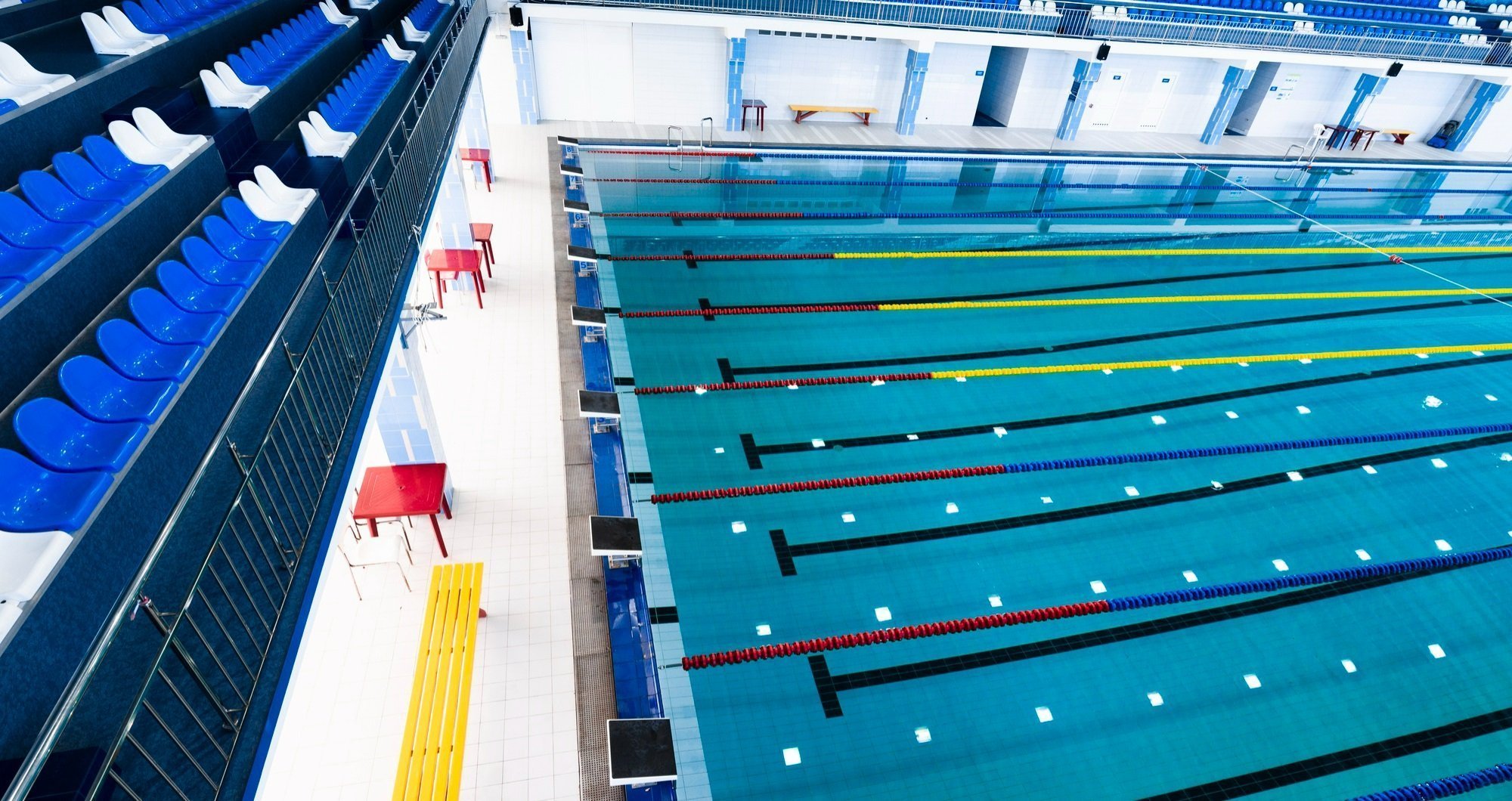

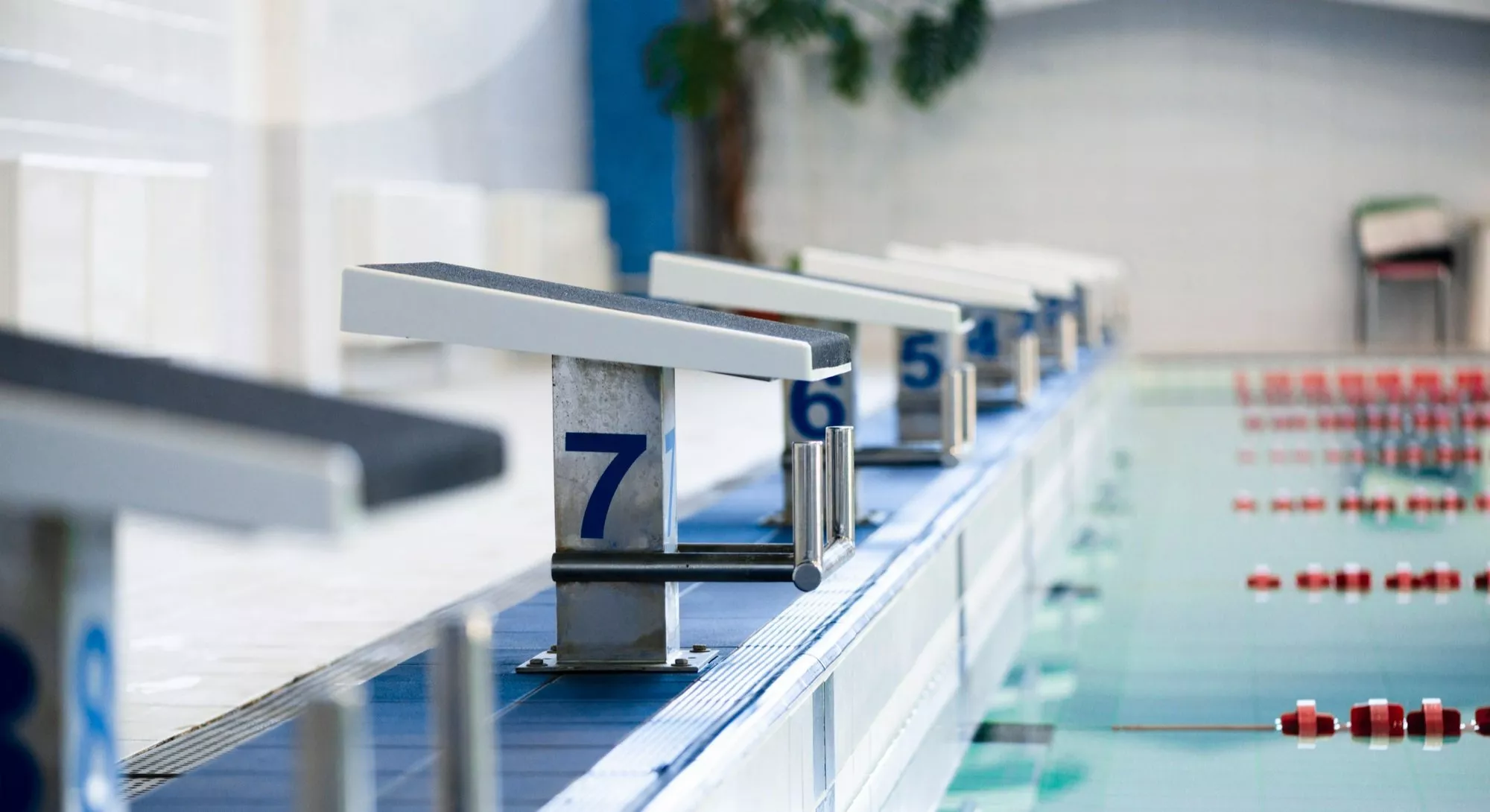

Вентиляция бассейна: общественные и спортивные комплексы

Спортивные и общественные бассейны — это крупные объекты с высокой посещаемостью, большими нагрузками и постоянным источником влаги. Чтобы гости уходили довольными, ремонт оставался в сохранности, а расходы на эксплуатацию не били по карману — очень важно не просто организовать вентиляцию, но и грамотно её спроектировать. И в этой статье мы постараемся разобраться во всех нюансах, на которые стоит обратить внимание — сжато и простыми словами.

Какие задачи решает вентиляция в бассейне?

Контроль влажности

Норма составляет 50–60%. Стабильное превышение верхнего значения ведёт к следующим последствиям:

• На поверхностях выпадает конденсат — это приводит к коррозии металла, гниению отделки и разрушению конструкций
• Размножаются грибки — колония плесени выбрасывает в воздух споры, которые ухудшают иммунитет, провоцируя аллергические реакции и астму
• Стеклопакеты запотевают — обзор посетителей ухудшается, а зимой вода может стекать вниз, создавая лужи на полу
• Портится оборудование — слишком влажный и хлорированный воздух агрессивен для светильников, автоматики и различной электроники

Стабильный воздухообмен

Кратность воздухообмена означает, сколько раз за один час воздух должен полностью обновляться в помещении. Рекомендуемая кратность для бассейнов составляет от 4 до 12 раз — то есть обновление воздуха происходит каждые 15 или даже 5 минут.

Расчёт производительности оборудования зависит от следующих критериев:

• Площадь зеркала воды — Чем больше площадь чаши бассейна, тем быстрее происходит испарение с её поверхности.
• Размеры помещения — Чем больше объём помещения, тем выше должна быть кратность воздухообмена. При проектировании также учитываются опуск потолков, площадь обходных дорожек и т. д.
• Количество купающихся — На каждого пловца необходимо подавать не менее 80 м³/ч свежего воздуха.
• Количество зрителей — На каждого зрителя требуется подавать не менее 20 м³/ч свежего воздуха. Физическая нагрузка у зрителей минимальная, поэтому и потребность в кислороде ниже, чем у спортсменов.
• Наличие аттракционов — Фонтанчики и гидромассажи усиливают испарение влаги, поэтому должны учитываться при расчёте производительности.

Поддержание температуры

Температура воды в общественных и спортивных бассейнах составляет 24–28 °C. При этом воздух в помещении всегда должен быть на 2 °C теплее.

Это обусловлено тем, что если температура воздуха меньше, чем у воды, то при выходе из бассейна человек попросту замёрзнет. Тёплый воздух помогает телу быстрее адаптироваться и избежать резкого дискомфорта.

Важно понимать, что вентиляция не отапливает помещение, а доводит воздух до нужной температуры. Основное тепло по-прежнему дают радиаторы, конвекторы и тёплые полы. Если же делать полностью воздушное отопление, то это повлечёт за собой существенные энергозатраты, что экономически нецелесообразно.

Энергоэффективность

Бассейны — одни из наиболее дорогих объектов на содержание. Снизить энергопотребление помогает рекуператор. Это теплообменник в корпусе вентиляционной установки, позволяющий подогреть приточный воздух за счёт температуры вытяжного.

Важно! Рекуператор должен быть сделан из материала, подходящего для агрессивной среды бассейна. В нашем случае это полипропилен — долговечный материал, устойчивый к влаге не подверженный обмерзанию. КПД возврата тепловой энергии в полипропиленовом рекуператоре достигает 75%.

Нюансы проектирования и монтажа: как правильно сделать вентиляцию бассейна

Размещение установки

Оборудование должно располагаться обособленно от самого бассейна — в подвале, техническом помещении или котельной. Это защищает установку от влаги и хлорированного воздуха, а также снижает шум во время работы.

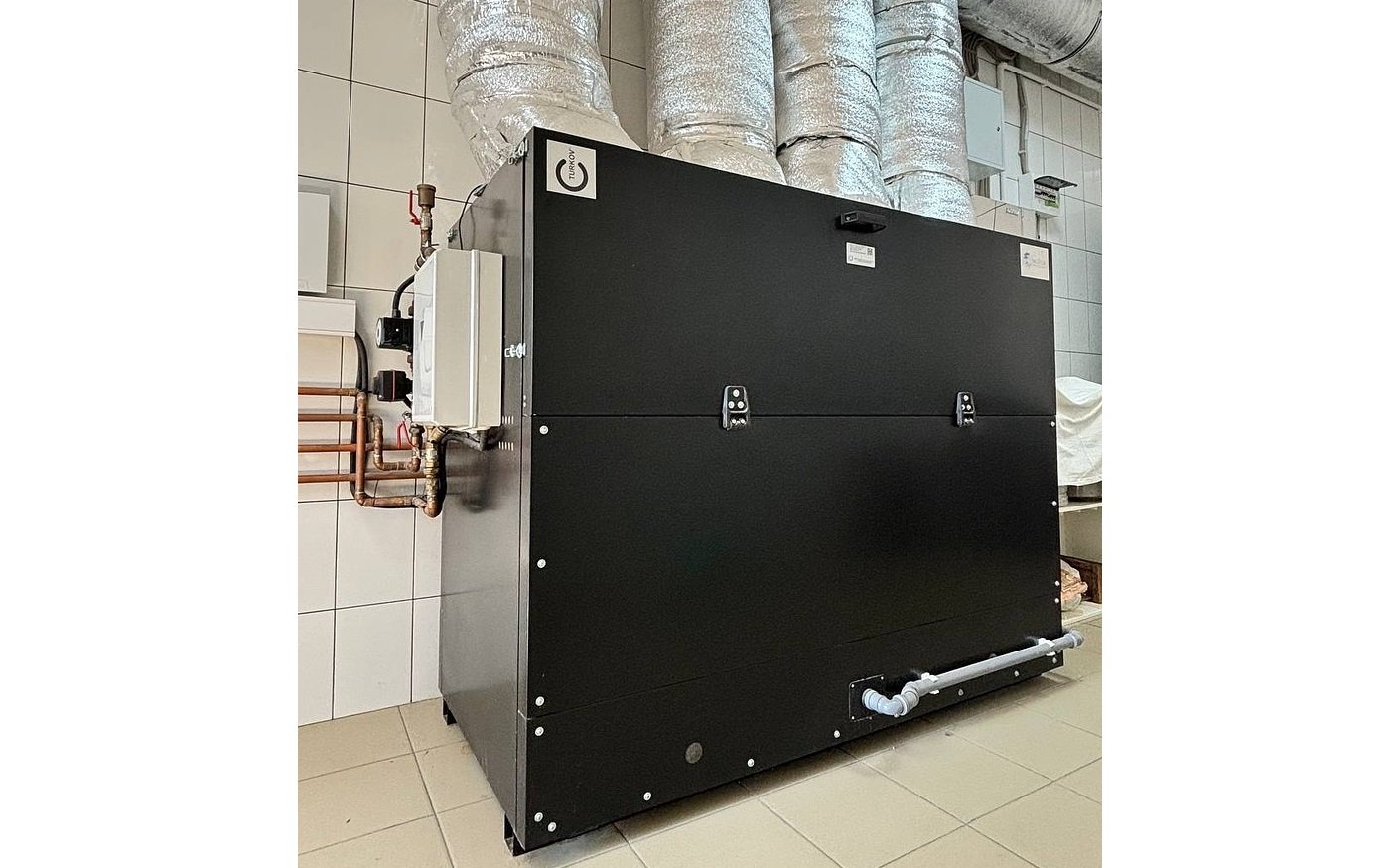

Положение оборудования в пространстве тоже играет роль — к примеру, нельзя монтировать установку смесительным узлом вниз. Не менее важно обеспечить удобный доступ к сервисной панели — для замены фильтров и технического обслуживания. Исходя из этого, целесообразнее всего размещать оборудование просто на полу — с применением виброопор.

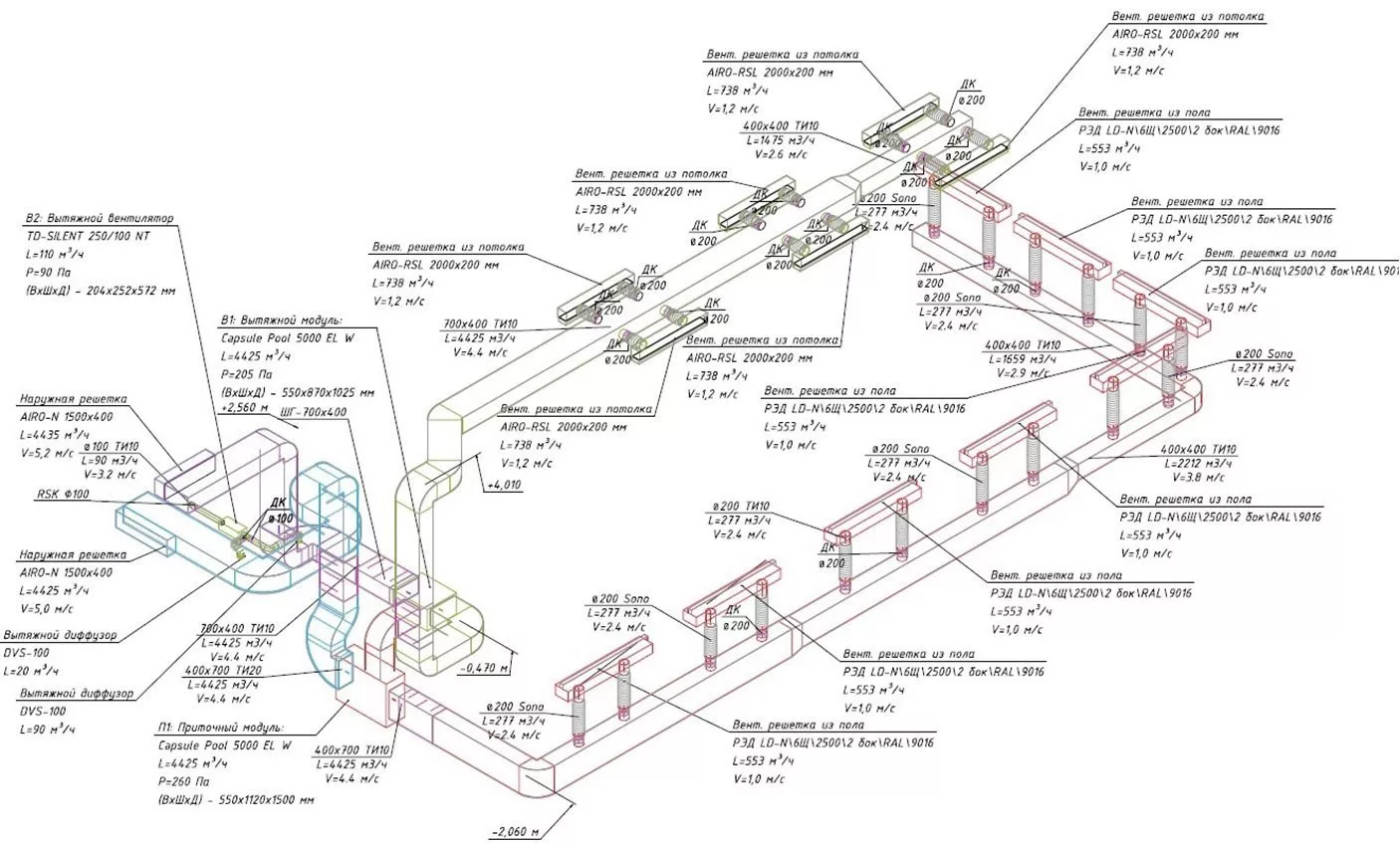

Расположение воздуховодов

Это обусловлено двумя основными причинами:

• Влажный воздух легче сухого — пары с поверхности воды поднимаются напрямую к вытяжке
• Тёплый воздух легче холодного — приток снизу не оставляет холодных зон у пола и обеспечивает равномерный нагрев помещения

Вытяжку следует организовывать прямо над зеркалом бассейна, поскольку концентрация влаги там наибольшая. Если сильно сместить вытяжку в сторону, то она будет захватывать больше сухого воздуха и меньше влажного, что снизит эффективность вентиляции.

Приточные решётки следует монтировать на расстоянии 15-20 см от оконных конструкций. При этом струя воздуха должна быть направлена параллельно поверхности остекления, исключая обдув зеркала бассейна и обходных дорожек.

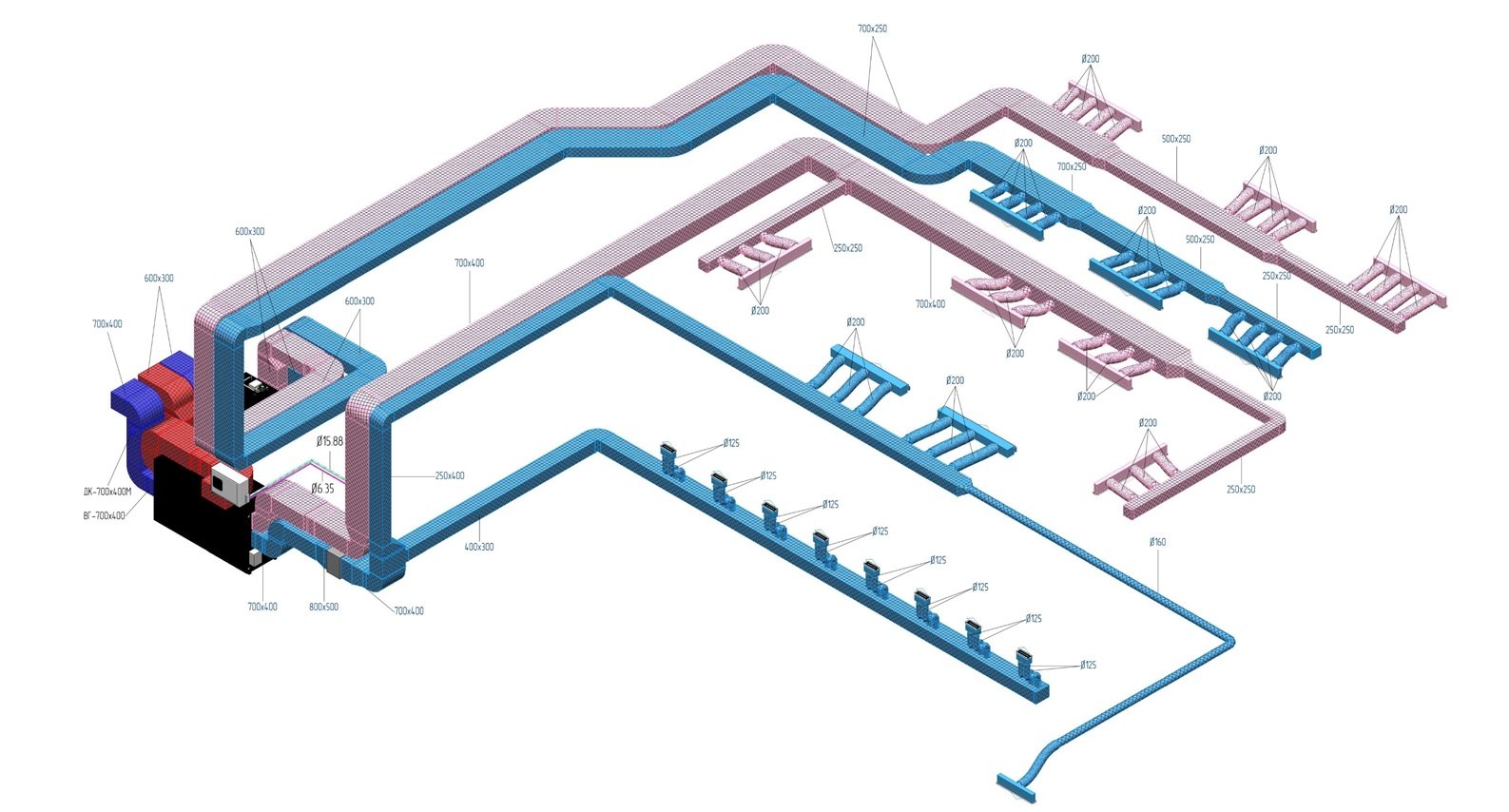

Альтернативный вариант, когда схема «снизу-вверх» невозможна или очень сложна в проектировании — организация притока и вытяжки сверху с противоположных краёв. Приток в этом случае направлен в сторону, где находятся окна, чтобы не обдувать пловцов.

Теплоизоляция воздуховодов

Если воздуховоды недостаточно утеплены, то внутри или снаружи труб гарантированно образуется конденсат. Чтобы этого избежать, необходима теплоизоляция минимум 20 мм.

Значение в 20 мм актуально для центрального региона России — Москва, Воронеж, Тула. Для регионов с более холодным климатом расчёт ведётся индивидуально, исходя из внешних факторов.

Скорость приточного потока

В рабочую зону — пространство до 2 м от уровня воды или пола, где находятся люди — должен поступать воздух со скоростью движения не более 0,2 м/с.

Когда купающиеся выходят из воды, то влага с их тел испаряется, забирая с собой тепло. Если дополнительно обдувать людей скоростным потоком, то они быстро замёрзнут. Более того, высокая скорость движения воздуха увеличивает интенсивность испарения с поверхности воды, что повышает влажность в помещении и, соответственно, затраты на осушение.

Вентиляция трибун

В спортивном бассейне подачу воздуха на трибуны стоит делать одним из двух способов:

• Из-под сидений — через низкоскоростные воздухораспределители
• Перед зрительскими рядами — с помощью приточных диффузоров

В свою очередь, вытяжные решётки рекомендуется монтировать между зрительскими местами и чашей бассейна — сверху, в зоне ближе к трибунам. Такое расположение минимизирует попадание холодного воздуха в основную часть зала.

Обдув окон

Если в бассейне установлены большие или панорамные окна, то следует дополнительно подавать 20-30 м³ воздуха на каждый 1 м² площади остекления.

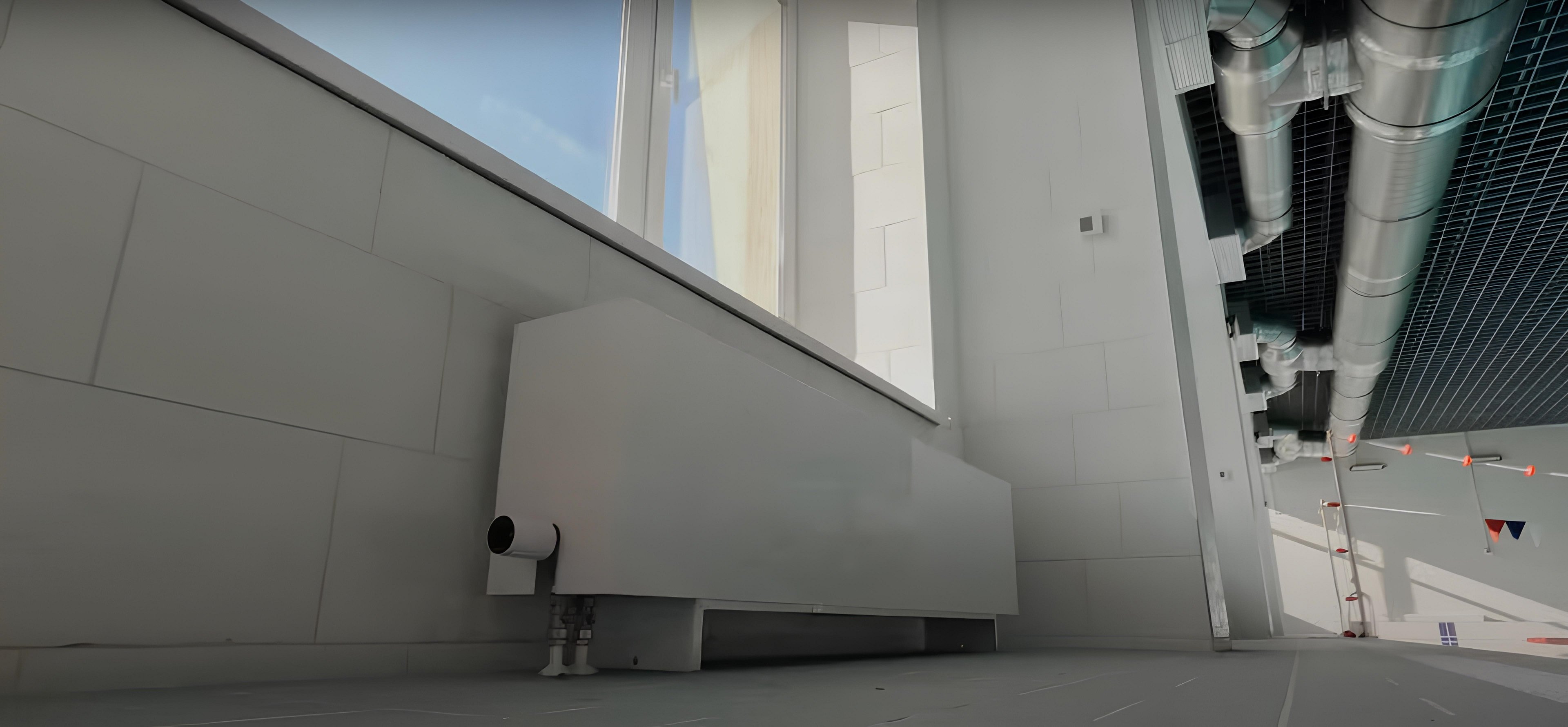

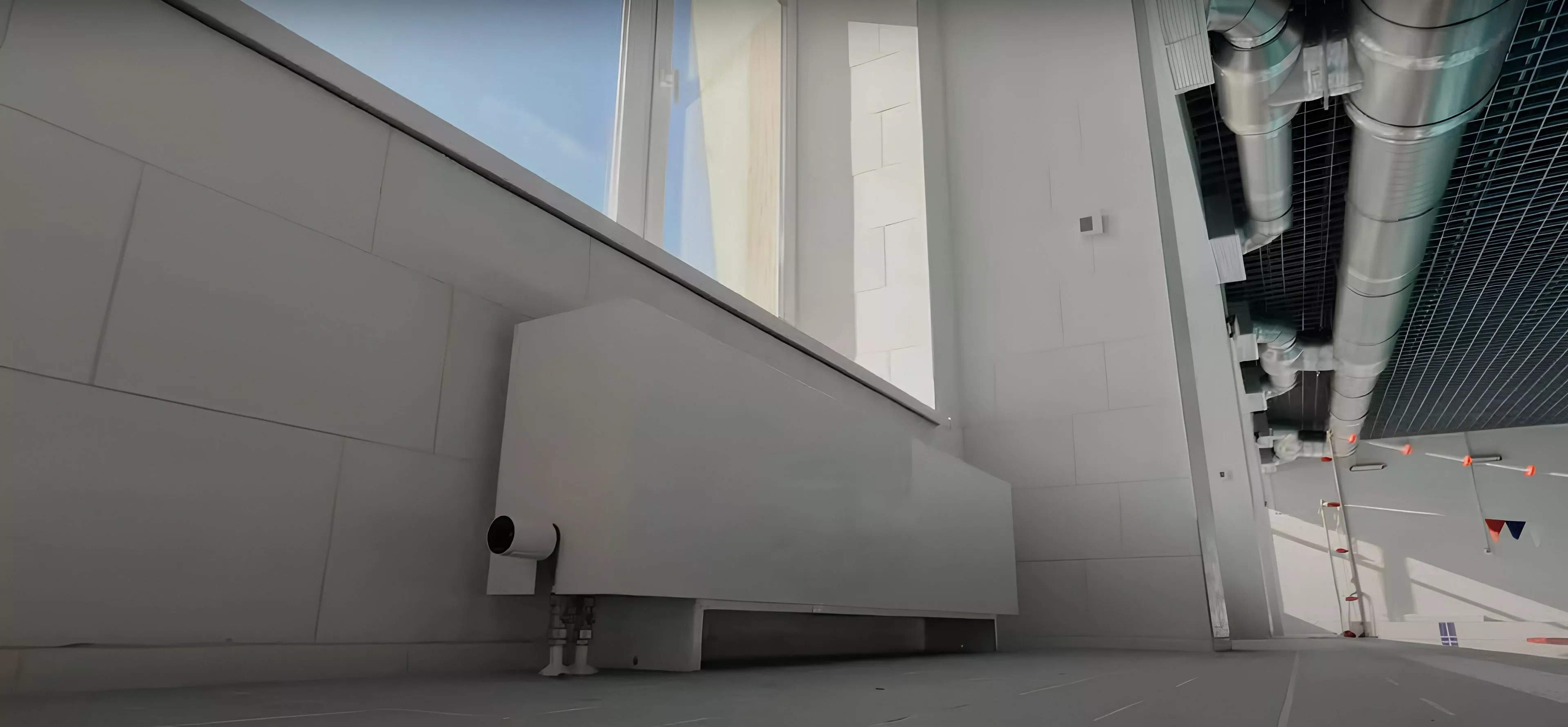

Это особенно актуально для бассейнов, где приток организован сверху. Воздух должен доставать до самого низа, чтобы предотвратить запотевание стёкол. Как правило, эта проблема решается установкой конвекторов под окнами.

Дисбаланс воздухообмена

Чтобы влага, хлор и запахи из бассейна не уходили в смежные помещения (душевые, раздевалки) — необходимо небольшое превышение вытяжки над притоком.

Достаточно поддерживать его на уровне до 5%. Например, если приток равен 4000 м³/ч, то вытяжка будет 4100-4200 м³/ч. Такая практика позволяет создать слабое разрежение и удержать воздух в пределах бассейна.

Важно! Если примыкающие зоны изолированы от помещения бассейна ограждающими конструкциями (например, дверьми), то в этих зонах устанавливается отдельная система вентиляции, поскольку требования к микроклимату там будут другие.

Как выбрать оборудование для вентиляции бассейна?

Выбор оборудования определяется следующими факторами:

• Климат региона — влажный или умеренный, холодный или тёплый
• Тип осушения — ассимиляционное или конденсационное
• Энергоэффективность — система с рекуператором или без
• Вид нагревателя — жидкостный или электрический
• Производительность — критерии расчёта см. выше по тексту (глава «Стабильный воздухообмен»)

От климатических условий во многом зависит тип осушения:

При ассимиляции влажный воздух многократно сменяется наружным, более сухим и предварительно нагретым (зимой) воздухом. Здесь действует простой принцип: чем суше уличный воздух, тем быстрее система приведёт влажность в норму — благодаря постоянному воздухообмену. Более естественный вариант, подходящий для северных регионов.

При конденсации воздух охлаждается до точки росы, влага из него выпадает конденсатом (как следует из названия) и удаляется через дренаж. Конденсационное осушение не зависит от погоды за окном, поэтому будет эффективно всегда и везде. Более принудительный и стабильный вариант, наиболее актуальный для южных регионов.

Более подробную информацию о принципах осушения вы сможете найти в этой статье.

Говоря о нагревателях — здесь всё проще:

• Если есть доступ к центральному отоплению или магистральному газу — однозначно водяной (жидкостный) нагреватель
• Если доступа нет и подключиться тоже не вариант — электрический нагреватель

При одинаковой номинальной производительности установок — водяной нагреватель выигрывает по тепловой мощности и характеризуется более низкими расходами на эксплуатацию. Электрический — проще в интеграции и не требует подводки труб, поэтому монтаж занимает меньше времени.

А теперь поговорим более подробно о самом оборудовании.

Сравнение линеек оборудования TURKOV

Практические рекомендации под разные ситуации

Если климат умеренно влажный, а зимы короткие — разумным выбором будет Capsule Pool. Осушение здесь происходит по ассимиляционной схеме. Поскольку оборудование состоит из двух отдельных модулей, то монтируется довольно гибко, но не имеет рекуператора. Это делает систему более простой и дешёвой, но одновременно и менее энергоэффективной в холодное время года. Такой вариант больше подходит для частных бассейнов, где расходы на обогрев не стоят на первом месте.

Если климат умеренно влажный, а зимы длинные и морозные — стоит присмотреться к Hydra W/E. Осушение ассимиляционное, однако в моделях данной линейки уже есть рекуператор. Тепло из удаляемого воздуха возвращается в помещение, что в холодный сезон даёт ощутимую экономию на отоплении. Выбор подходит как для частных, так и для общественных бассейнов, где важна экономическая отдача.

Если климат сильно влажный, а энергоэффективность в приоритете — следует остановиться на Hydra WD/ED. Установки этой серии, помимо рекуператора, имеют встроенный конденсационный осушитель. Для регионов, где уличный воздух слишком насыщен влагой для ассимиляции, это оптимальный вариант. Система поддерживает влажность на стабильном уровне круглый год — независимо от внешних условий — и при этом экономит тепловую энергию.

Если текущей мощности осушения не хватает — универсальным решением станет канальный осушитель OS. Оборудование работает по принципу конденсации. Осушитель встраивается в существующие воздуховоды и может функционировать как самостоятельно, так и в паре с Capsule Pool, Hydra W/E или Hydra WD/ED. Ещё одна возможность осушителя — подмес свежего воздуха, обеспечивающий санитарно-гигиеническую норму воздухообмена. Данное оборудование актуально для любых объектов с высокими влаговыделениями.

Калькулятор вентиляции для бассейна и полезные ссылки

Для вас мы подготовили удобный калькулятор, который позволит быстро рассчитать требуемые для конкретного бассейна показатели, а также предложит модели оборудования, удовлетворяющие всем критериям.

А если вы просто заинтересованы в данной теме, то переходите в нашего бота в Telegram и получите 7 полезных материалов по вентиляции бассейнов. Там вас ждут нормы по ГОСТу, частые ошибки монтажа, уроки проектирования и многое другое.

Также рекомендуем посмотреть запись нашего вебинара. За пару часов вы узнаете, что из себя представляет климатизация бассейна, в чём отличие обычной вентиляции от «бассейновой», какие решения подходят под разные типы объектов и как выглядят примеры реализованных проектов.

И наконец, ниже вы найдёте видеокейс с участием нашего оборудования в спортивном бассейне:
