Заслонки и клапаны
Воздушные заслонки: какие бывают и зачем нужны
Воздушные заслонки напрямую влияют на безопасность и эффективность всей вентиляции. По типу управления их делят на заслонки с ручным управлением и электроприводом:
- Первый тип необходим для балансировки системы и не предназначен для регулярного управления движением воздушных потоков.
- Второй — подразделяется на заслонки с возвратной пружиной on/off и с плавным управлением.
Заслонки типа «открыть»/«закрыть» обязательно должны быть в вентиляционной сети и могут быть уже встроены в установку. Они открыты на период работы вентиляционного оборудования, а в случае отключения электропитания перекрывают движение воздушных потоков для защиты здания и системы от промерзания.
Заслонки с плавным регулированием 0-10 В устанавливают на случай, если необходима организация «умной» вентиляции с зональным управлением и переменным расходом воздуха: VAV, StereoVAV.
Подробнее о принципе работы заслонок вы можете узнать из статьи.
Как монтировать заслонку с электроприводом

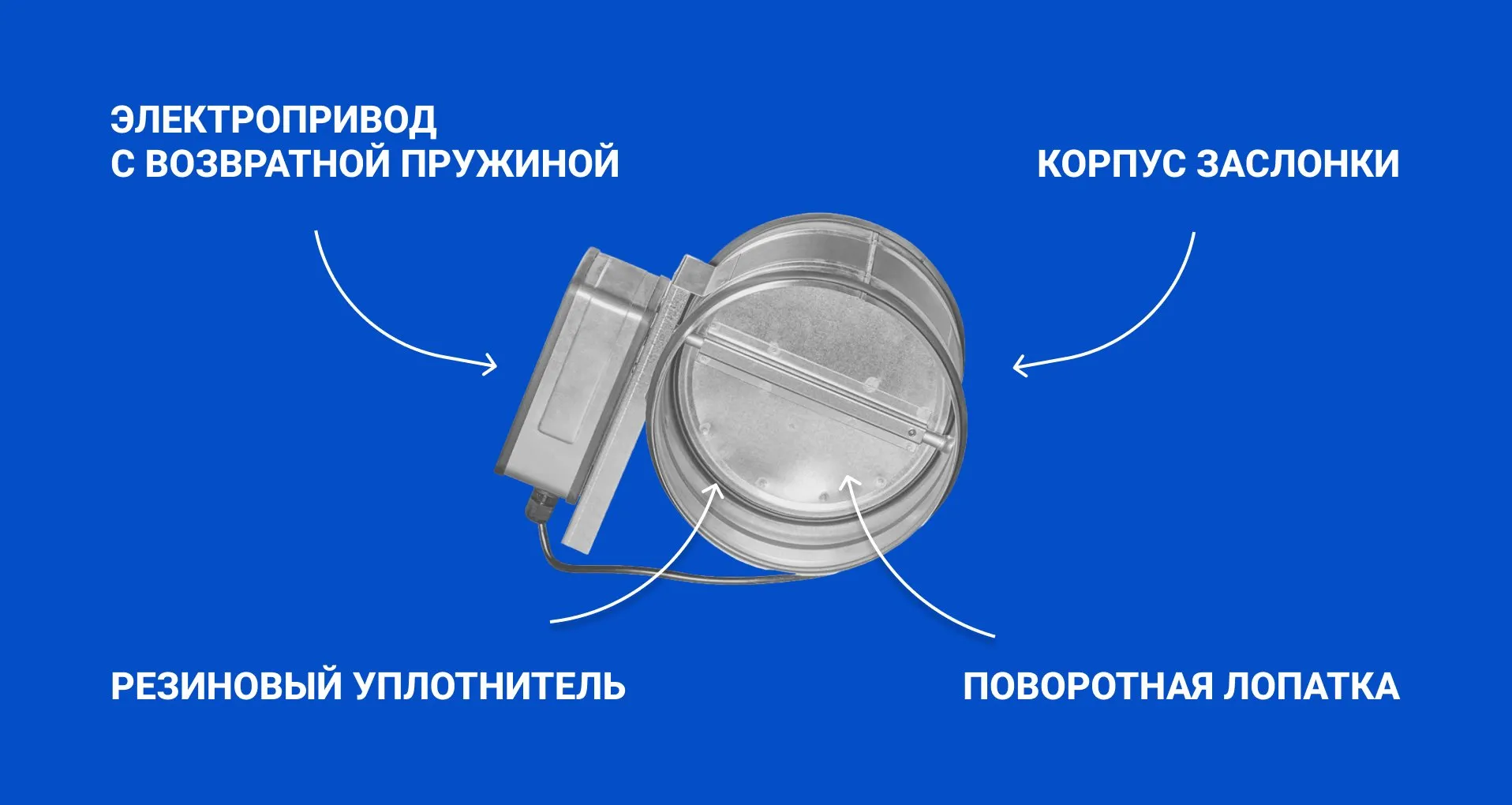

Корпус заслонки и поворотная лопатка сделаны из оцинкованной стали, степень защиты от пыли и брызг — IP 54, а за счёт резинового уплотнителя в зимний период риск промерзания снижается.

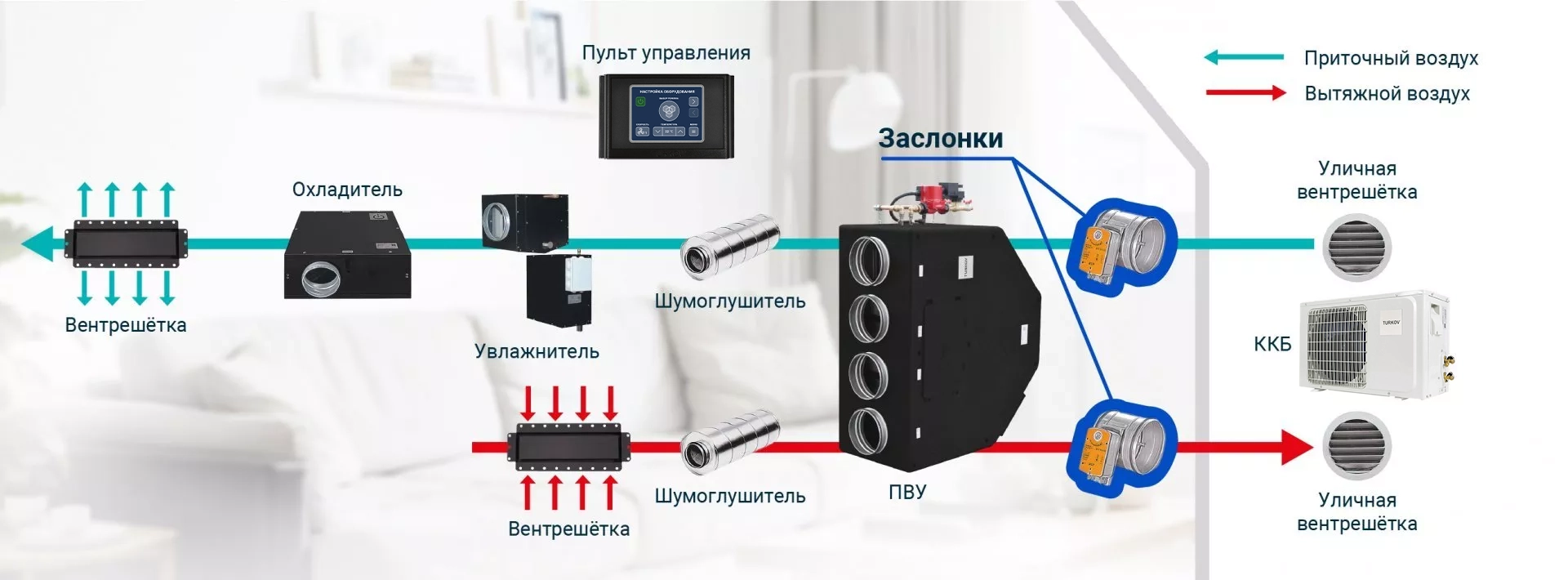

Монтируются воздушные заслонки в воздуховоды между наружными вентрешётками и вентиляционной установкой, на разрыве тёплого и холодного контура.
При этом необходимо учитывать рекомендации по ориентации привода и закладывать свободное пространство с его стороны, минимум 0,5 м у стен и перекрытий, для последующего обслуживания заслонки.
Клапан постоянного расхода воздуха: для чего нужен и как работает
Клапан постоянного расхода в вентиляции необходим в случае, если требуется пропускать один и тот же объём воздуха в системе с перепадами давления.
Чувствительный элемент в конструкции воздушного клапана реагирует на перепады давления и изменяет площадь сечения клапана. Установить необходимый расход можно с помощью крестообразной отвёртки.
Как установить клапан в вентиляционном канале
У клапана постоянного расхода воздуха только два строгих правила по установке: соблюдение направления воздушного потока и правильное положение регулятора.
Для размещения клапана по ходу потока на корпусе есть стрелка с указанием направления воздуха. Клапан предназначен только для горизонтального воздуховода. Монтировать его нужно в таком положении, чтобы модуль регулировки был повёрнут к земле.
Более подробная информация указана в карточке товара и в паспорте оборудования.
