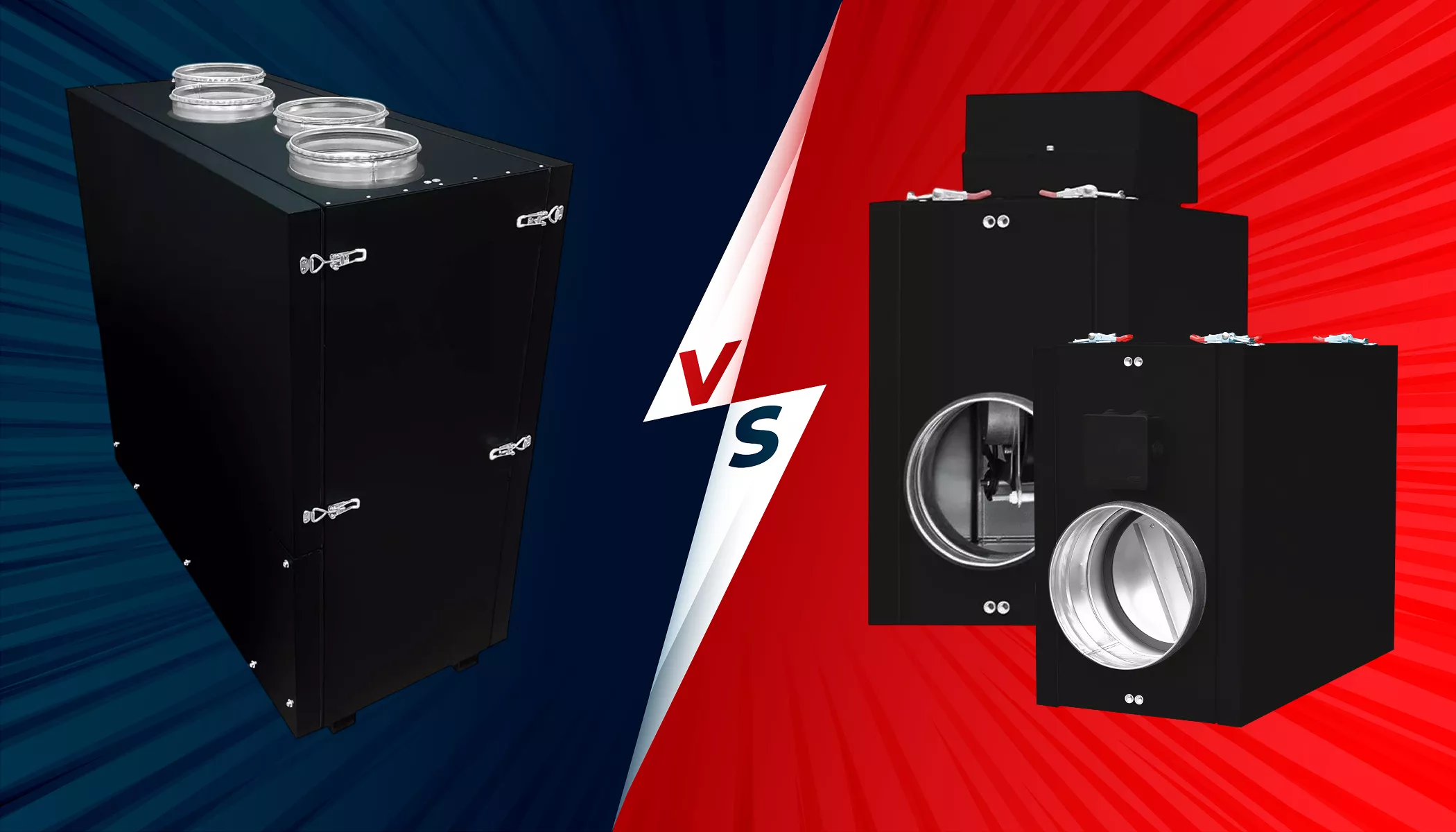

Какую вентиляцию выбрать: сравнение систем с рекуператором и без
Выбор системы вентиляции для современного здания — это не просто вопрос поддержания воздухообмена. Это стратегическое решение, которое напрямую влияет на комфорт, энергоэффективность и, в конечном счёте, на кошелёк владельца.
На одной чаше весов — технологичная приточно-вытяжная система (ПВУ) с рекуперацией тепла, гарантирующая возврат энергии из удаляемого воздуха. На другой — проверенная временем и, казалось бы, более простая связка из отдельных приточной и вытяжной установок.
В этой статье мы сравним два вида систем вентиляции, если бы они работали непрерывно на протяжении года. Рассчитаем эксплуатационные расходы на работу вентиляторов и нагрев воздуха калорифером — в рамках одинаковых условий в Москве. И в завершение дадим рекомендации по выбору вентиляции для разных объектов.
Вводные данные для сравнения систем при одинаковых условиях эксплуатации
Предположим, что нашему дому требуется расход воздуха объёмом 450 м³/ч. Для сравнения используем наиболее подходящее по производительности оборудование из нашего ассортимента.
Приточно-вытяжная система:
Приточная и вытяжная установки:
Согласно СП 131.13330.2020 «Строительная климатология», расчётная температура наружного воздуха для проектирования вентиляции в Москве в холодный период равна −26 °C. Однако считать эксплуатационные расходы на пик холода не совсем корректно, поскольку морозы в Москве крайне редкие и непродолжительные. Наибольший интерес для конечного пользователя — месячные и годовые затраты на обслуживание установки, которые формируются при среднемесячных значениях температуры наружного воздуха.
Допустим:
- заданная температура приточного воздуха +20 °C
- температура воздуха внутри помещения +22 °C
- тариф на электроэнергию — одноставочный — 7,87 руб/кВт·ч (на июль 2025 г.)
- вентиляция в режиме работы 24/7 круглый год

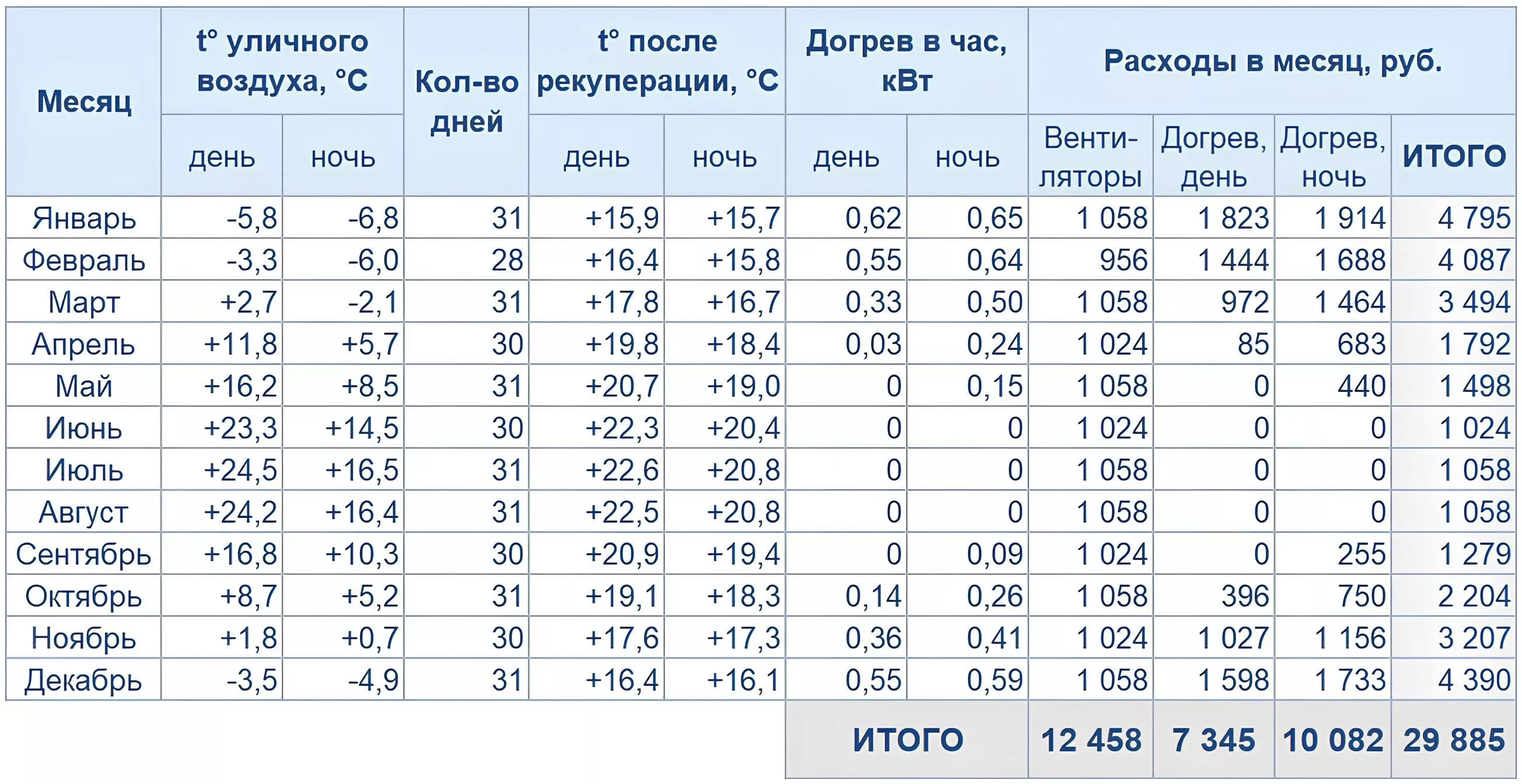

Подсчёт расходов на эксплуатацию приточно-вытяжной системы
Стоимость приточно-вытяжной установки Zenit Heco 550 составляет 438 000 рублей. Система оснащена трёхступенчатым рекуператором, что позволяет снизить затраты на нагрев приточного воздуха на 78%. В оборудовании также предусмотрен электрический нагреватель мощностью 1,5 кВт — этого более чем достаточно (с учётом рекуператора) для покрытия пика по холоду в Москве. Опционально можно установить двойной нагреватель мощностью 3 кВт. Приточный и вытяжной вентиляторы в системе имеют мощность по 165 Вт.
Для определения средней температуры уличного воздуха мы брали период с 2021 по 2024 гг. День и ночь — стандартные интервалы по 12 ч.
Пояснения к таблице с расчётами
1. Для расчёта количества кВт, требуемого для нагрева воздуха, нам необходимо, в числе прочего, знать удельную теплоёмкость воздуха, а также его плотность при конкретных температурах.
Мы приняли теплоёмкость за постоянную величину, равную 1,006 кДж/(кг·°С) — погрешность менее 2%.
А для расчёта плотности использовали следующие константы:
- Атмосферное давление 750 мм рт. ст. — усреднённое значение, характерное для Москвы
- Молярная масса воздуха 0,029 кг/моль — средняя молярная масса атмосферного воздуха с учётом его основных компонентов (азот, кислород, аргон)
- Универсальная газовая постоянная 8,314 Дж/(моль·К)
2. Для более точного расчёта затрат на работу моторов мы применяли закон пропорциональности (подобия) вентиляторов. Он гласит, что потребляемая мощность вентиляторов пропорциональна кубу скорости вращения.
Поскольку номинальная производительность установки составляет 550 м³/ч, а нам требуется расход воздуха 450 м³/ч, мы можем уменьшить количество оборотов вентиляторов. Это позволит значительно снизить энергопотребление — с 330 Вт до ~181 Вт.

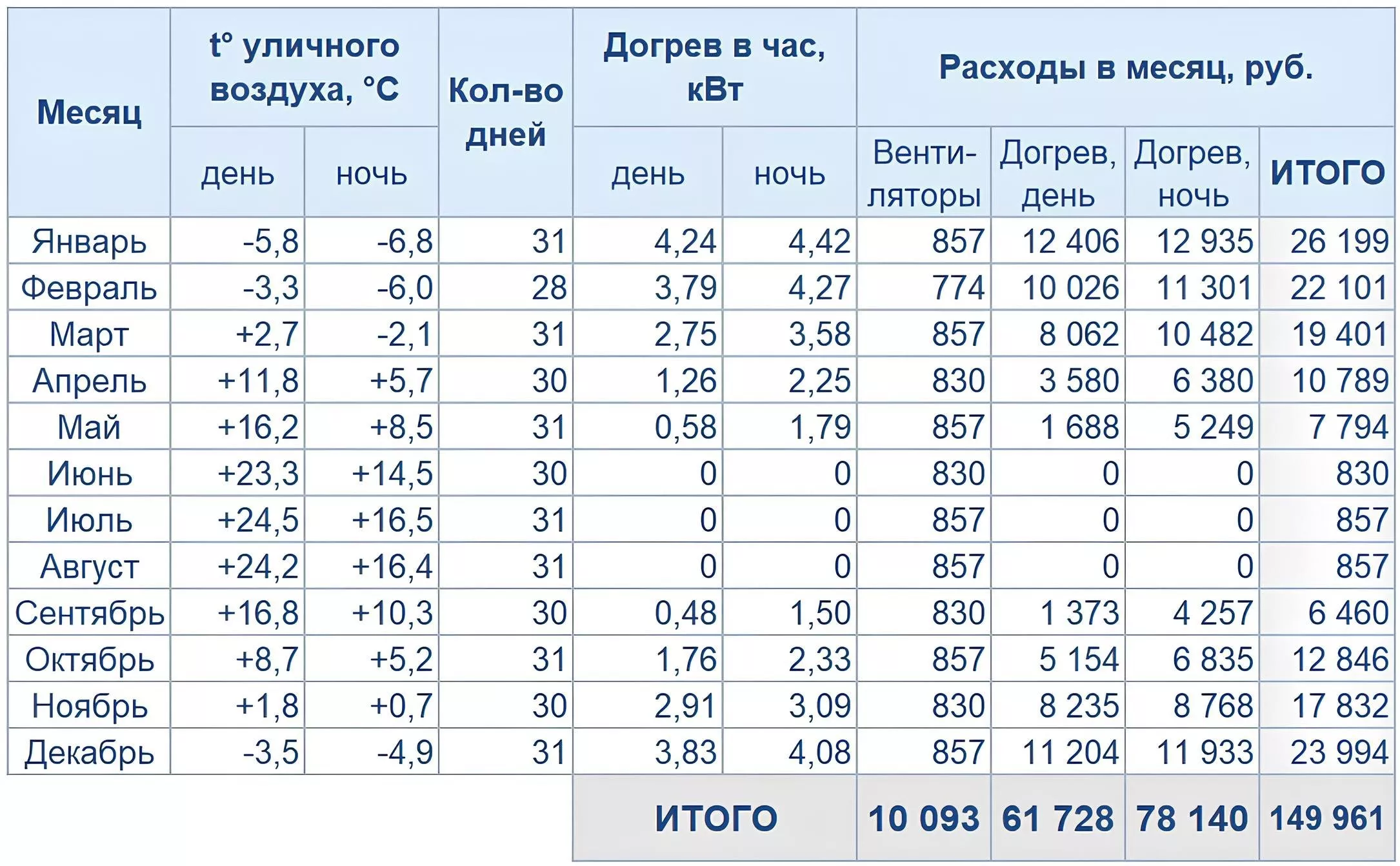

Подсчёт расходов на эксплуатацию приточной и вытяжной установок в паре
Стоимость приточной установки Capsule 590 составляет 280 000 рублей. В оборудовании предусмотрен электрический нагреватель с изменяемой мощностью — 3 кВт / 4,5 кВт. Мощность приточного вентилятора составляет 165 Вт.
Замечание: мощность нагревателя для эффективной работы в пик холода (-26 °C) должна быть 9 кВт — здесь подошла бы, например, установка Capsule 620. Однако для среднемесячного климата Москвы целесообразнее использовать нагреватель 4,5 кВт. А в случае наступления сильных морозов, что бывает нечасто, просто уменьшать воздухообмен.
Цена вытяжной установки VBox 590 составляет 123 000 рублей. Мощность вытяжного вентилятора в системе равна 165 Вт.
Пояснения к таблице с расчётами
1. Расчёты количества кВт производились по аналогии с предыдущей таблицей. Отличие лишь в том, что в связке ПУ + ВУ отсутствует рекуператор.
2. Нагрев воздуха в летний период не учитывался, поскольку чаще всего в этом нет необходимости.
3. Производительность обеих установок равна 590 м³/ч. Снижение скорости вентиляторов — для поддержания воздухообмена 450 м³/ч — позволяет уменьшить потребление электричества с 330 Вт до ~146 Вт.

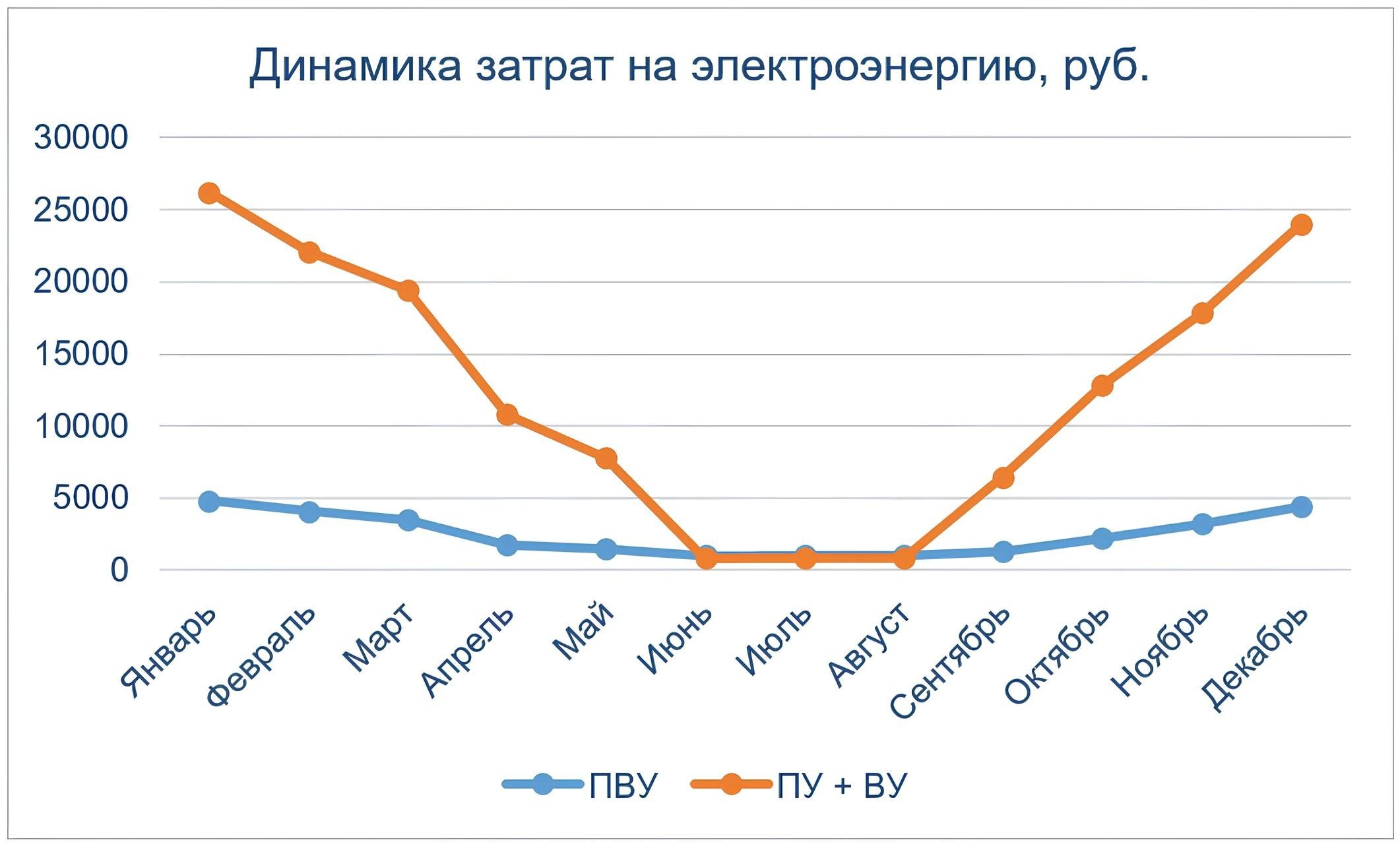

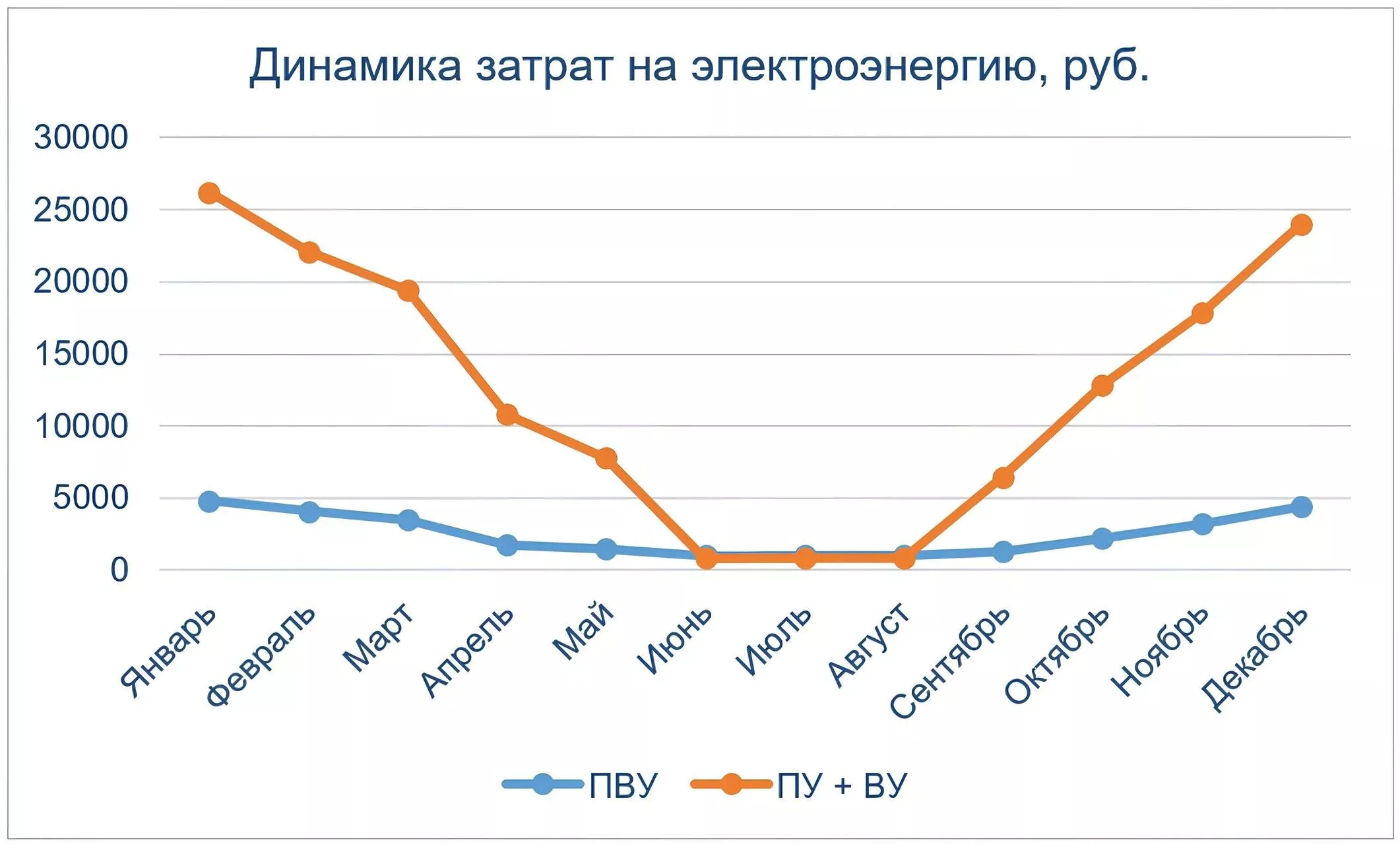

Подведение итогов и определение выгоды
| Параметр | Zenit Heco V 550 E | Capsule 590 E + VBox 590 |
| Капитальные затраты на покупку оборудования, руб. | 438 000 | 403 000 |
| Годовые расходы на работу вентиляторов, руб. | 12 458 | 10 093 |
| Годовые затраты на нагрев воздуха до 20 °С, руб. | 17 427 | 139 868 |
| Суммарные расходы спустя год использования системы, руб. | 467 885 | 552 961 |
- Стоимость приточно-вытяжной системы больше на 35 000, или 8%.
- Затраты на работу вентиляторов в приточно-вытяжной установке выше на 19%, что объясняется её меньшей номинальной производительностью.
- Трёхступенчатый рекуператор позволил за год непрерывной эксплуатации сэкономить 122 441 руб.
- Конечная разница в расходах за один год составила 85 076 руб.
Главный вывод следующий: приточно-вытяжная установка — это инвестиция в будущее. Да, система дороже на старте, но благодаря рекуператору она начинает приносить реальную экономию каждый последующий год.
Справедливости ради отметим, что в нашем примере оборудование работало без перерыва. В реальности же у людей могут быть разные потребности и сценарии эксплуатации, а также разные климатические условия, при которых рекуперация становится не столь важным фактором. Поэтому зачастую выбор сводится к тому, какие цели преследует заказчик.
Сравнение линеек оборудования TURKOV и рекомендации по объектам
| Линейка оборудования | Zenit Standart | Zenit Heco | Zenit Cool Heco | Orbita | Criovent | Capsule | i-Vent | VBox |
| Тип вентиляционной установки | Приточно-вытяжная | Приточно-вытяжная | Приточно-вытяжная | Приточно-вытяжная | Приточно-вытяжная | Приточная | Приточная | Вытяжная |
| Производительность | 300 — 15000 м³/ч | 350 — 15000 м³/ч | 750 — 1500 м³/ч | 400 — 30000 м³/ч | 2000 — 15000 м³/ч | 200 — 20000 м³/ч | 450 — 2000 м³/ч | 200 — 20000 м³/ч |
| Рекуператор | Пластинчатый, 2 ступени | Пластинчатый, 3 ступени | Пластинчатый, 3 ступени | Роторный | Пластинчатый, 4 ступени | — | — | — |
| Работа без преднагрева | До -25 °C | До -35 °C | До -35 °C | До -32 °C | До -45 °C | — | — | — |
| Макс. КПД возврата тепла | 65% | 78% | 78% | 80% | 85% | — | — | — |
| Макс. КПД утилизации влаги | 50% | 50% | 50% | 80% | 50% | — | — | — |
| Доп. информация о линейке | Самая компактная приточно-вытяжная установка с двунаправленным исполнением — Zenit Standart 300 | Стальной или полипропиленовый корпус для моделей Zenit Heco 350 / 550 | Встроенный охладитель воздуха | Возможность настройки дисбаланса воздухообмена до 30% | Только коммерческое или промышленное применение | Самая компактная приточная установка — Capsule 200 — часть комплекта вентиляции для квартир Capsule Combo | Система каскадной очистки воздуха из 4 фильтров, защита от 99,95% загрязнителей | Компактная модель VBox 200 — часть комплекта вентиляции для квартир Capsule Combo |
Какую вентиляцию сделать в квартире?
В квартирах площадью до 70 м², где пространство ограничено, порой достаточно только приточной установки — при условии, что естественная вытяжка работает исправно. Приточный поток создаст избыточное давление, выталкивая отработанный воздух через каналы на кухне и в санузле. Если же эти каналы засорены или вообще отсутствуют (бывает и такое), то воздуху некуда будет деваться, кроме как искать в конструкции квартиры щели с меньшим сопротивлением. Это снизит эффективность вентиляции, что может обернуться застоем влаги, концентрацией СО2 и порчей ремонта.
Соответственно, в этом случае необходимо либо дополнять систему принудительной вытяжкой, либо сразу закладывать в проект приточно-вытяжную модель. При этом важно понимать, что приточно-вытяжные установки бытового сегмента являются моноблочными, поэтому требуют больше пространства под свои габариты.
Приточная и вытяжная установки по отдельности, напротив, имеют более гибкий монтаж, поскольку могут быть размещены в разных комнатах — в некоторых кейсах это позволяет спроектировать воздуховоды так, чтобы вторжение в интерьер было минимальным.

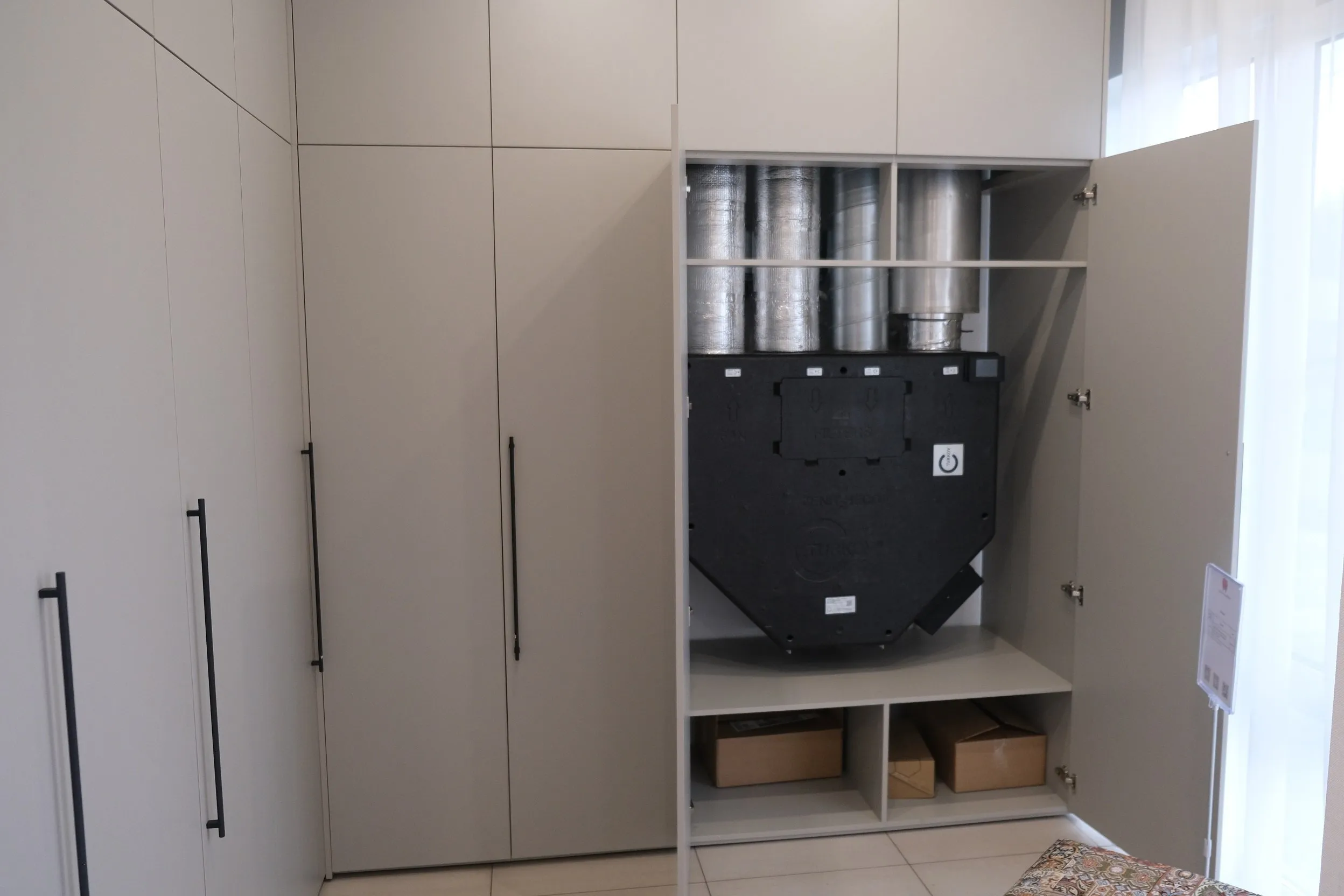

В квартирах площадью от 70 м² лучше использовать приточно-вытяжную систему. В больших квартирах, как правило, есть достаточно места для размещения приточно-вытяжной машины — например, в кладовой или на балконе. Так, если квартира используется для постоянного проживания, особенно в регионах с холодным климатом, система с рекуператором обеспечит сбалансированный воздухообмен по территории всей квартиры, а зимой не даст накопленному теплу потеряться, что снизит нагрузку на работу нагревателя.
Какую вентиляцию выбрать для частного дома?

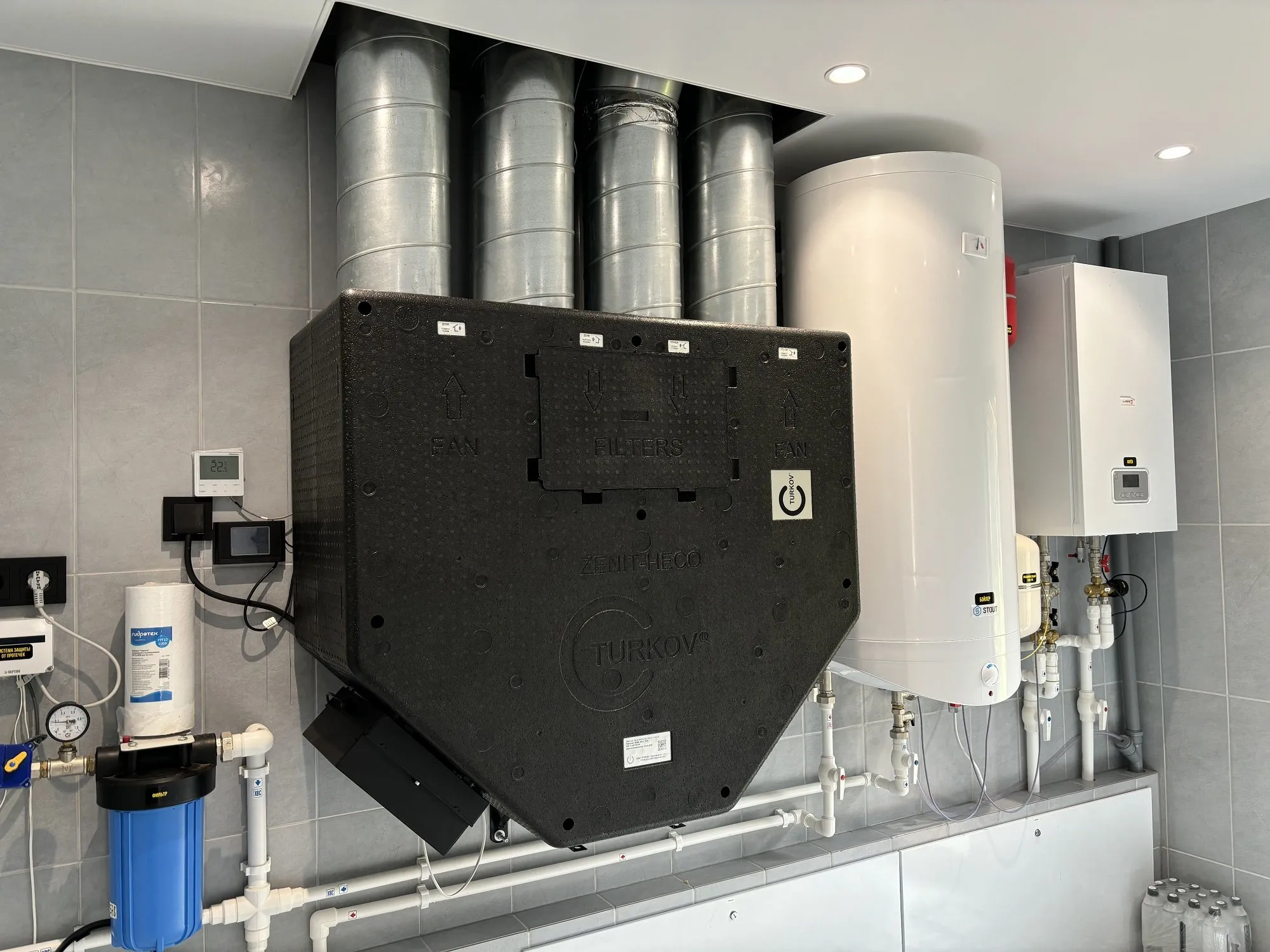

Выбор почти всегда очевиден — приточно-вытяжная система с рекуператором. Если вкратце, то частный дом — это не квартира с центральным отоплением, где тепло подаётся по фиксированному тарифу. Здесь каждый киловатт и кубометр газа на счету, поэтому рекуператор позволит значительно сэкономить на нагреве воздуха, давая возможность установке окупиться ещё до завершения гарантийного срока.
Если же бюджет ограничен, климат стабильно тёплый или нужно наладить воздухообмен в загородном доме, куда жильцы приезжают только летом, то монтаж связки из приточной и вытяжной установок может стать более оправданным решением. Разница температур в летний период между помещением и улицей едва ли ощутима, поэтому потребность в рекуперации отпадает. Исключения могут составлять случаи, когда в доме работают мощные кондиционеры — здесь рекуператор позволит охладить приточный поток за счёт температуры вытяжного воздуха, что облегчит работу сплит-систем.
Какую вентиляцию использовать на коммерческих и промышленных объектах?
Если речь не о маленьком офисе в тёплом климате, а об офисном здании, где постоянно пребывают люди, а зимой прилетают большие счета за отопление, то выгоднее будет установить там приточно-вытяжную машину. Магазины, отели, гостиницы, кафе и рестораны — аналогично.
То же самое касается и производственных помещений, где в цехах концентрируется много тепла, которое может быть утилизировано за счёт рекуперации. Это справедливо для большинства объектов, однако есть нюансы — например, сезонное производство, когда летом местное оборудование генерирует столько тепла, что его приходится выводить наружу, чтобы не перегреть помещение. Утилизировать тут попросту нечего, поэтому для таких ситуаций в приточно-вытяжных системах предусматривают байпас — регулируемый канал, по которому воздух движется в обход рекуператора. Либо изначально закладывают приточную и вытяжную модели в тандеме.
Ещё один пример — складские помещения без постоянного персонала. Если на складе люди находятся лишь пару часов в день, а остальное время работают лишь системы поддержания плюсовой температуры, рекуперация не даёт ощутимой выгоды — воздухообмен требуется только для поддержания минимальных санитарных норм.
Какую вентиляцию выбрать аллергикам и астматикам?
В районах рядом с заводами и фабриками, а также в домах, где окна выходят прямо на дорогу с оживлённым трафиком, качество воздуха оставляет желать лучшего. В этом случае рекомендуется заложить в проект либо приточную установку с каскадной фильтрацией, либо приточно-вытяжную систему с опцией канальной очистки воздуха.
Оба варианта предполагают наличие 4 фильтров на притоке, расположенных последовательно. Каждый фильтр задерживает частицы определённого размера:
- G4 (грубая очистка) убирает пыль, сажу, пух и песок
- F7 (тонкая очистка) задерживает мелкодисперсную пыль, пыльцу, аллергены, споры микроорганизмов и элементы тяжёлых металлов
- Угольный фильтр частично нейтрализует газы и запахи
- H13 (ультратонкая очистка, HEPA) отсеивает до 99,95% загрязнителей размером от 0,3 микрона — бактерии, вирусы, радиоактивные элементы и частицы PM2.5
Часто задаваемые вопросы при планировании и выборе вентиляции
Какой нагреватель выбрать — электрический или водяной?
Для регионов с холодными зимами предпочтительнее водяной (жидкостный) нагреватель. Калорифер подключается к местной системе отопления — газовому котлу или центральному теплоснабжению — и обеспечивает больший нагрев при меньших эксплуатационных расходах. Греть воздух водой всегда дешевле, чем электричеством, особенно при постоянной работе вентиляции.
Электрический нагреватель оправдан в случаях, когда магистральный газ или внешний источник горячей воды отсутствуют, либо в сценариях, когда система работает нерегулярно. Такой калорифер проще в монтаже, а также не требует врезки в существующий тепловой контур и согласований.
Как обслуживать системы вентиляции?
Вентиляционные установки не требуют сложного обслуживания, но есть один ключевой момент — замена фильтров. Их нужно обновлять не реже, чем раз в полгода, в любых моделях оборудования.
Фильтры рассчитаны на 4000 часов работы, что соответствует примерно 167 дням непрерывной эксплуатации. Текущий уровень загрязнения отображается на пульте и в мобильном приложении, а когда ресурс подходит к концу, установка заблаговременно оповещает о необходимости замены.
Сложно ли монтировать вентиляцию на готовом объекте?
Если объект находится на этапе строительства или капитального ремонта, то монтаж системы будет легче, чем при интеграции в чистовую отделку. Идеальный сценарий — предусмотреть вентиляцию заранее, чтобы было проще спрятать воздуховоды и оборудование.
Если же ремонт завершён, то вентиляция всё равно проектируется достаточно гибко. Оборудование имеет универсальное исполнение и крепится почти в любом положении, а также может быть смонтировано на любой поверхности — пол, стены, потолок и даже крыша.
Ограничения при монтаже распространяются только на установки с водяным нагревателем, где важно учитывать положение смесительного узла.
Как происходит обмен теплом в пластинчатом и роторном рекуператорах?

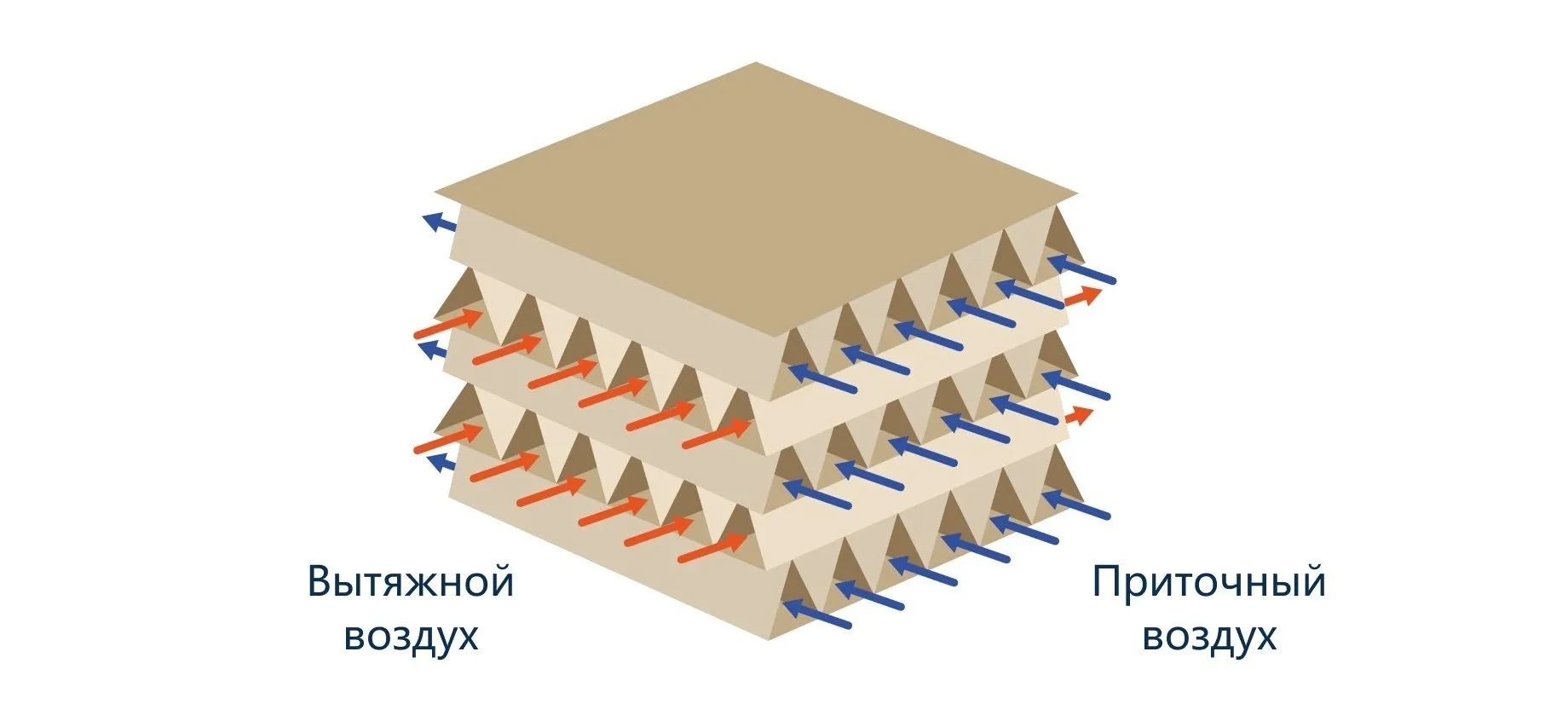

Пластинчатый рекуператор — это набор параллельных пластин, образующих узкие каналы. Вытяжной воздух греет пластины, приточный забирает это тепло с противоположной стороны стенок. Потоки не смешиваются.

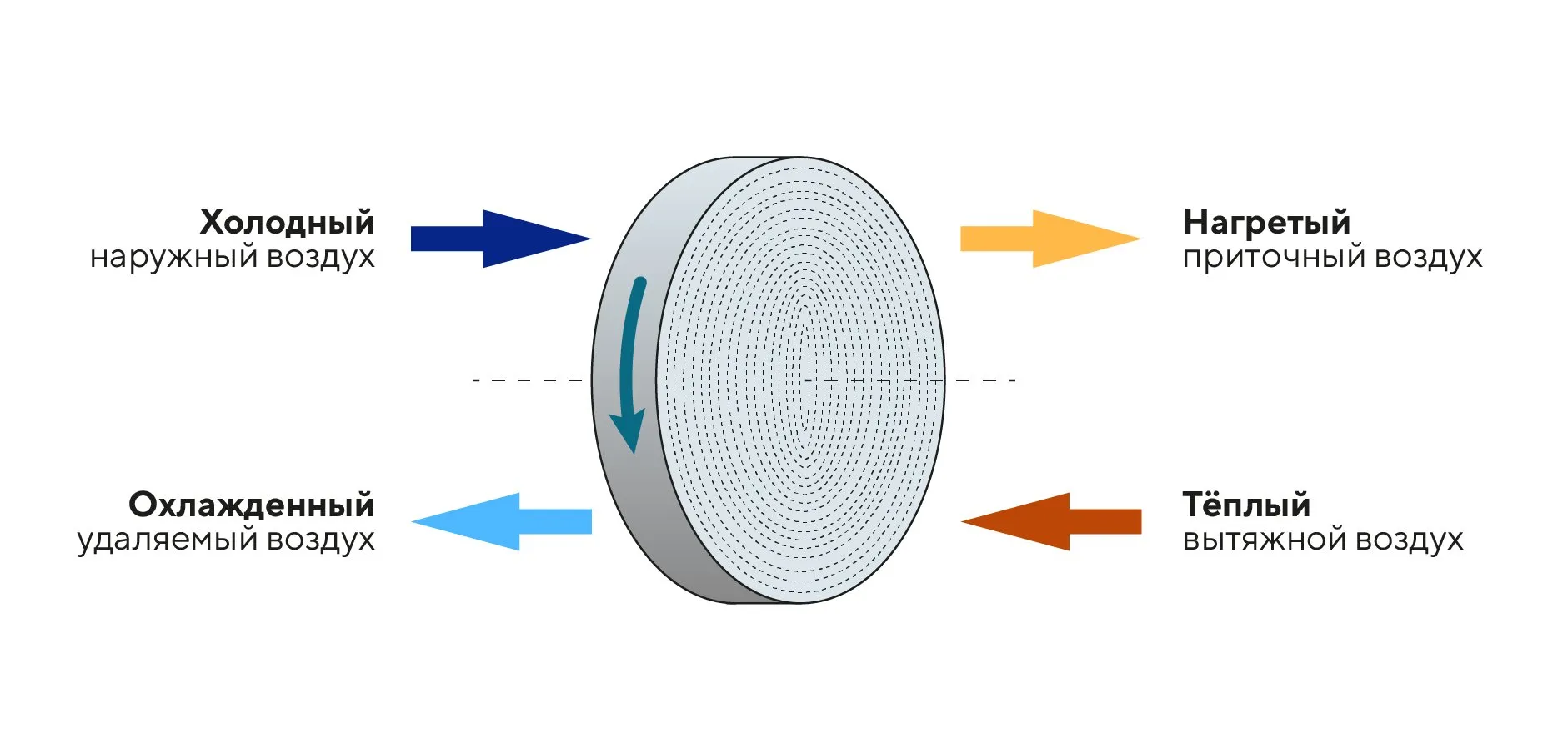

Роторный рекуператор — это вращающийся барабан с пористым наполнителем. Вытяжной воздух нагревает одну половину ротора, затем барабан поворачивается, и нагретая половина отдаёт тепло приточному потоку. Цикл повторяется непрерывно.
Подробнее о сравнении разных типов теплообменников читайте в этой статье.
Может ли рекуператор замёрзнуть?
Автоматика установки непрерывно отслеживает температуру приточного воздуха и влажность вытяжного. При достижении пороговых значений система самостоятельно запускает режим продувки рекуператора, предотвращая его обмерзание.
Приточный вентилятор и нагреватель временно отключаются, и в работу вступает только вытяжной вентилятор. Тёплый воздух в течение нескольких минут сушит рекуператор, за счёт чего конденсат испаряется и удаляется с поверхности теплообменника. После завершения цикла система автоматически возвращается в штатный режим.
Подробнее о том, как наша вентиляция работает в условиях Крайнего севера, читайте в этой статье.
Спасибо за прочтение!
