Наша компания производит приточно-вытяжные системы вентиляции с применением высокоэффективных энтальпийных рекуператоров, благодаря которым удалось добиться стабильной рекуперации с высоким КПД в сложных климатических условиях.
Энтальпийный рекуператор предназначен для передачи приточному воздуху тепла и влаги от отработанного. Помимо влаги из вытяжного воздуха переносится и часть тепла, тем самым увеличивая коэффициент полезного действия рекуператора.
Влагопроизводительность рекуператора зависит от температуры наружного воздуха. Выполненная из полимерной мембраны рабочая область пропускает молекулы водяного пара из увлажнённого вытяжного воздуха и передает сухому приточному.
В рекуператоре не происходит смешивания приточного и вытяжного потоков воздуха.
Молекулы воды проходят через мембрану благодаря диффузии из-за разницы концентрации водяного пара по обе стороны мембраны, размеры ячеек которой настолько малы, что пройти через неё может только водяной пар - для прочих веществ, загрязняющих воздушный поток, мембрана оказывается надёжной преградой.
Обладая свойством губки, пластина рекуператора позволяет ему впитывать влагу без выпадения на поверхности пластин конденсата.
Корпуса приточно-вытяжного вентиляционного оборудования, выпускаемого компанией, неизменно совершенствуется, улучшая свойства теплоизоляции и шумопоглощения.
Благодаря использованию полипропилена, удалось добиться кардинального снижения уровня низкочастотного шума.
Возможности | Zenit | Zenit HECO | CrioVent |
Стабильная работа рекуператора | до -25°С | до -35°С | до -45°С |
Возврат тепла (КПД возврата) | 65% | 75% | 89% |
Возврат влаги | 40-50% | 40-50% |
40-50% |
Количество рекуператоров | 2 | 3 | 4 |
Предназначены для работы в условиях | Юга и Средней полосы России | Сибири и Дальнего Востока | Сибири и Крайнего Севера |
Раздел в каталоге: | Подробнее... | Подробнее... | Подробнее... |
Помимо энтальпийных рекуператоров приточно-вытяжная вентиляция может быть оборудована и другими типами рекуперативных устройств, с кратким обзором которых мы и предлагаем вам ознакомиться:
Этот процесс определяет возврат некоторого количества тепла для повторного подогрева воздуха, поступающего в помещение. Возвращение осуществляется через теплообменник рекуператора, когда часть тепла передаётся из удаляемого воздуха поступающему свежему потоку. А в жаркий период лета теплообменник уменьшает проникновение в комнату вместе с приточным воздухом высокой температуры окружающей среды.
В теплообменниках вытяжной и приточный воздух протекает порознь, имея разную температуру. Холодный воздух, соприкасавшийся с тёплой поверхностью стенки, нагревается. Воздушный поток с повышенной температурой, контактируя с холодной поверхностью, охлаждается.
Приточно-вытяжная вентиляция с рекуперацией применяется на промышленных и общественных объектах, а также на жилых сооружениях. Показатели, по которым различают вентиляционные установки с рекуперацией следующие:
Они занимают широкий сегмент применения в промышленности и в коммунальном хозяйстве. Имея большую поверхность теплообменника, устройства такого вида достаточно эффективны. Возможность регулирования скорости оборотов ротора, позволяет выбирать требуемый оптимальный режим. КПД у него меньше, чем у пластинчатого рекуператора. Объясняется это повышенным потреблением электроэнергии для его оптимальной работы. К недостаткам относятся: большой габарит рекуператора, контроль над вращающимся ротором и частичное попадание воздуха из вытяжной струи в поступающий приток. По этой причине ограничивается использование роторных теплообменников во влажных и токсичных средах.
Основным узлом является набор теплообменных дисков с лопастями, образующих цилиндрической формы ротор. Вращаясь, он проталкивает потоки воздуха. И в то же время, как теплообменник нагревает его или охлаждает. Диски, количество которых может изменяться, состоят из ячеек, изготовленных из гофрированного листового материала. При монтаже вал барабана ориентируют горизонтально, выдерживая параллельность к направлению движения потоков воздуха. Вращаясь, он прогоняет попеременно сначала нагретый воздух, затем втягивает приточный, передавая ему часть тепла. Структура устройства технически сложная, повышающая его стоимость. При его установке требуется квалифицированный монтаж и умелое эксплуатационное обслуживание.
Работая по приточно-вытяжной системе, оно предназначено для вентиляции и сбережения тепловой энергии. Основной характеристикой является его эффективность (КПД). Тепловой коэффициент подсчитывают по такой формуле. Разницу температур в помещении после притока и наружного воздуха разделяют на разницу температур удаляемого и наружного воздуха.
Устройство пользуется повышенным спросом заказчиков. Недостатком является появление на пластинах со стороны выхода следов обмерзания. Это объясняется тем, что пластина теплообменника имеет разную температуру с удаляемым воздухом. Поэтому образуется конденсат. Понижение внешней температуры, ускоряет наращивание слоёв обледенения. Обмёрзшие пластины создают сопротивление для проходящей струи воздуха. Из-за этого уменьшается производительность вентиляции, рекуперация замедляется до полной остановки устройства. Работа возобновляется после оттаивания пластин. Степень обмерзания регулирует специальный клапан. При возникновении слоя льда клапан открывается, и входящий воздух некоторое время поступает без подогрева. Вытяжной тёплый воздух направлен на размораживание ледяного слоя, а образовавшиеся влажные потёки сливаются в дренажную ёмкость и в канализацию. В таком режиме расход энергии на работу рекуператора снижается до минимума.
Об устройстве рекуператора и его работа. Состоит он из корпуса, изготовленного из алюминиевого, оцинкованного листа с антикоррозийным покрытием. Стенки внутри корпуса покрыты слоем изоляционного материала. Приточный и вытяжной воздух проходят через встроенные фильтры.
Сравнивая с роторным устройством - потоки воздуха в пластинчатом рекуператоре чётко разграничены. Вытяжной и приточный каналы разделены пластинами. На аэродинамические характеристики и КПД влияет выбранное расстояние между пластинами теплообменника.
Узлы для обмена теплом изготовлены из меди, алюминия или стальных листов. Алюминиевый теплообменник отличается повышенной теплопередачей и устойчивый к коррозии. Для изготовления используют также пластиковые или очень редко целлюлозные материалы. Пластиковые теплообменники имеют малый вес, небольшую производительность и используются для бытовых условий. Бумажные теплообменники редко применяются, но они хорошо трансформируют влагу и тепло. Влага не удаляется в атмосферу, а поступает в комнату вместе с входящим воздухом. Количество набора пластин, разделяющих потоки, может быть разным. Оптимальное расстояние выдерживают от 5 до 9 мм. Регулируя подбором количества кассет, уменьшают появление конденсата. Тепловой элемент оттаивания уменьшает КПД, забирая на своё функционирование часть электроэнергии. Конструкция легко монтируется, надёжна в эксплуатации и небольшой стоимости.
Эти вентиляционные агрегаты используют на объектах с большим рабочим пространством. Они фильтруют, подогревают и подают в здание воздух. Температуру воздуха регулируют канальным нагревателем или охладителем. Его приток осуществляется частично или в полном объёме через пластинчатую конструкцию рекуператора.
Устанавливают такие приточно-вытяжные системы вентиляции на кровельных перекрытиях зданий через проделанные в них отверстия. Рекуператоры вытягивают собираемый под потолком использованный воздух и выбрасывают в атмосферу, а его тепло передаётся мощной входящей струе. Подачу воздуха направляют сразу под потолок или направляют в рабочую зону. Рекуператор может быть составным узлом в общей схеме вентилирования всего объекта. Устройство простое в эксплуатации.
Модели агрегатов изготавливают разной мощности, которую измеряют объёмом проходящего воздуха в кубических метрах за час. Основанием устройства служит каркасно-панельная конструкция из алюминиевых профилей. Оптимальная толщина листов теплообменника около 0,2 мм. Для звуковой и тепловой изоляции стенки корпуса заложены минеральной ватой. Рекуператоры комплектуют для подогрева электрическими, водяными и газовыми секциями. Достигаемая эффективность — около 65%. Монтаж приточно-вытяжной вентиляции не вызывает каких-либо трудностей. Для этого необходимо выполнить в кровле окно и укрепить конструкцию — «стакан» для правильного распределения нагрузки. Установка рекуператора на крыше не занимает полезный объём здания.
Тепловым энергоносителем является вода или антифриз, поступающий в приточное устройство из отдельно размещённого вытяжного теплообменника. Работа рекуператора с водяной циркуляцией сходственна с течением водяного обогрева. Полезность действия пластинчатого теплообменника с водяной циркуляцией достегает 50—65%.
Приточно-вытяжную вентиляцию с рекуператорами такого типа применяют редко, когда есть возможность собрать теплообменную магистраль. Работа этой системы требует частого контроля. Слабым местом является наличие насоса, обеспечивающего циркуляцию теплообменного вещества. А также дополнительных узлов, регулирующих работу системы. Они увеличивают расход электроэнергии. При большом удалении приточного и вытяжного теплообменников применять такой вариант нецелесообразно. Рекуператор выполняет только функцию теплообмена без трансформации влаги.
Основными узлами приточно-вытяжной системы вентиляции с рекуперацией тепла являются два теплообменника. Они установлены отдельно в приточном и вытяжном воздуховоде. Соединяют их изолированным гибким трубопроводом. Он допускает более лёгкий выбор места размещения узлов и монтажа системы. Рекуператор с водяной циркуляцией комплектуют насосом, расширительным баком, контроллером, индикатором давления. Температурными датчиками. Воздушными, предохранительными и управляющими клапанами. При устройстве единой системы рекуперации возможны соединения нескольких теплоносителей. Разные пути вытяжки и притока воздуха обеспечивают работу рекуператора без образования следов обледенения. Исключён перенос загрязнений выходящим воздухом входному потоку.
Существуют специальные программы выбора вентиляционных установок. Используя компьютер, и в соответствии с предъявляемыми требованиями, подбирают оборудование с учётом производительности, расхода воздуха, подходящей комплектации. Программа смоделирует установку с необходимыми габаритами и характеристиками. Реально можно проанализировать оптимальное соединение узлов и составляющих элементов. Выполнение программы не требуют специального обучения. Подбор приточно-вытяжной вентиляционной установки облегчён демонстрацией на мониторе результата выбора. Указывают только её состав, заложив необходимую информацию с предлагаемых вариантов. Выбор ведётся автоматически, согласно введённым заказчиком данных. Дальше, как в игровом конструкторе, убирают или дополняют требуемые узлы. Например, добавить секцию водяного подогрева, указав её параметры. Или включить другие элементы регулировки и комплекты автоматики.
До установки приточно-вытяжной системы вентиляции выполняют первичный проект монтажа. Примерно оценивают рамки стоимости будущей работы. Изучив все особенности объекта, условия заказчика и возможности исполнителя, устанавливают точную цену. Потом составляют подробный проект с согласованной окончательной ценой.
Монтируют рекуператоры на стенах, потолках, крышах на полу. Располагают их, в каком угодно положении и на внешней стороне здания. Монтажный проём в стене выполняют диаметром до 250 мм алмазным инструментом. Рабочий модуль устройства находится в стене. На торце размещают вентиляционные решётки. Отверстие в стене располагают под наклоном около 3 градусов к фундаменту здания. Наружный патрубок должен выходить за поверхность стены не менее 5 см.
Монтаж крышного рекуператора выполняют по специальному проекту на несущей части перекрытия. Его устанавливают в круглую или квадратную конструкцию, изготовленную из оцинкованной стали. Или же в железобетонный стакан, закладываемый при строительстве здания. Его размер по диаметру 700—1450 мм. Перед монтажом рекуператора предварительно закрепляют кожух, защищающий от попадания в каналы посторонних предметов.
Для перемещения воздуха прокладывают два воздуховоды. Первый — главный, приточный. Он большего диаметра. Служит для забора и разделения потоков воздуха каждому потребителю. Второй — меньшего диаметра для отвода использованной атмосферы. С целью бесшумной эксплуатации и предотвращения образования конденсата трубопроводы полностью изолированы. Укрепляя трубы за подвешенным потолком, они «съедают» размер комнаты по высоте на 20 см. Большая протяжённость воздухопроводов, создаёт увеличенное сопротивление потоку воздуха. В таком случае устройство комплектуют дополнительными вентиляторами, поддерживающими необходимый напор.
Основные показатели | Количество | Единица измерения | Примечание |
Приток (поступление) | 115—135 | куб.м. в час | Единовременное осуществление вытяжки и притока. Регулировка воздухообмена осуществляется в границах с 13—160 кубометров в течение одного часа. |
Вытягивание | 105—125 | куб.м. в час | |
Размеры рекуператора | |||
Диаметр цилиндрической формы до | 200 | мм. | |
Длина корпуса | 535 | мм. | |
Установочное отверстие до | 250 | мм. | |
Энергопотребление ниже | 32 | Вт. / час | |
КПД не более | 83 | % | |
Регулирование | Внешним пультом, реостатом | ||
Площадь обслуживания | 60 | м2 | |
Теплообменник | Медный. Экономит до 70% тепла. | ||
Корпус | Утеплённый корпус антишумовой изоляцией | ||
Место применения | Квартира, офис, здание |
Из всего вышеизложенного можно увернно сказать:

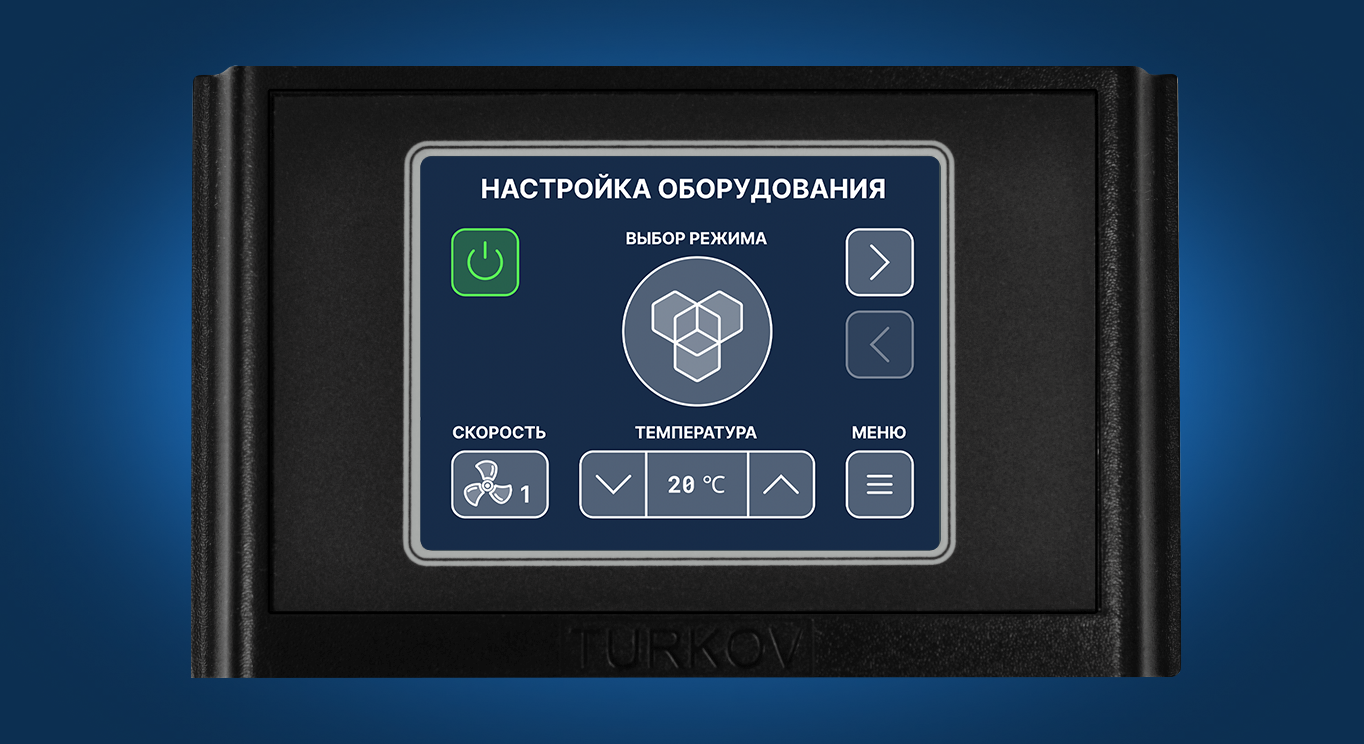

Ещё раз напомним основные отличительные особенности приточно-вытяжных установок вентиляции TURKOV и пригласить в наш каталог для знакомства с подробными описаниями оборудования:
