Приточная вентиляция с фильтрацией

Механическая вентиляция должна поддерживать стабильный воздухообмен в доме — и для здоровья жильцов, и для сохранности ремонта. Однако, если запускать воздух напрямую с улицы, то внутрь будут залетать:

  • Песок и грязь от эрозии почвы
  • Листья, пух и пыльца
  • Выхлопные газы автомобилей
  • Синтетическая пыль и аэрозольные частицы
  • Сажа и дым от котельных, заводов, пожаров
  • Насекомые и продукты их жизнедеятельности
  • Споры грибков, бактерии и вирусы

Чем крупнее город, тем этот список длиннее, а концентрация загрязнений — выше. Поэтому любая приточка воздуха должна оснащаться фильтрами, которые задерживают нежелательные частицы на входе.

В этой статье мы выясним, что эти фильтры из себя представляют и какие бывают. Разберёмся в нюансах, а также ответим на наиболее частые вопросы, связанные с фильтрами.

Какие бывают фильтры: классы очистки

Каждый фильтр способен задерживать частицы определённого размера. Чем выше класс — тем мельче частицы он улавливает. Размер частиц измеряется в микронах (микрометр, мкм): 1 мкм = 0,001 мм

Класс очистки Размер частиц Эффективность фильтров Примеры загрязнений
грубая, класс G более 10 микрон (0,01 мм) частицы больше 0,4 мкм — до 90%, частицы меньше 0,4 мкм — до 45% листья, пух, насекомые, песок, сажа
тонкая, класса F более 0,4 мкм (0,0004 мм и выше) частицы больше 0,4 мкм — до 98%, частицы меньше 0,4 мкм — до 75% пыльца растений, атмосферная пыль и элементы опасных тяжёлых металлов
Сверхтонкая, класс H (HEPA) менее 0,4 мкм (менее 0,0004 мм) очистка до 99,95% всех загрязнений микроорганизмы, споры плесени, радиоактивные и аэрозольные частицы

Что это значит на практике?

Если вы живёте в центре города или рядом с трассой — фильтр G задержит крупную пыль, но пропустит мелкодисперсную. Фильтр F очистит воздух до состояния, где большинству людей будет комфортно и безопасно дышать. HEPA — это уровень операционной — актуально для аллергиков и астматиков.

Как устроены фильтры?

Кассетные фильтры

Кассетный фильтр — это рамка (обычно из оцинкованной стали или алюминия), внутри которой уложен фильтрующий материал. Материал — полиэстер или стекловолокно — сложен гармошкой (гофрирован), а с двух сторон поддерживается металлической или пластиковой сеткой. Такая конструкция называется «кассета», потому что фильтр вставляется в установку как единый блок в направляющие салазки.

Кассетный фильтр грубой очистки класса G4
Кассетный фильтр грубой очистки класса G4

Гофры увеличивают полезную площадь фильтрации в 5–10 раз по сравнению с плоским листом того же размера. Благодаря этому пыль распределяется по большой площади, не забивая один участок — и сопротивление воздушному потоку растёт медленнее.

Кассетный фильтр тонкой очистки класса F5
Кассетный фильтр тонкой очистки класса F5

HEPA-фильтр

HEPA (High Efficiency Particulate Air) — кассетный фильтр, работающий и по принципу сита, и по принципу налипания частиц на поверхность материала — так останавливаются даже те частицы, которые по размеру могли бы пройти сквозь фильтр.

Процесс слипания или сцепления разнородных частиц в физике называется адгезией. Проще говоря, загрязнители прилипают к материалу фильтра и остаются там.

Адгезия
Адгезия

Помимо адгезии, фильтр эффективен благодаря ещё одному физическому процессу — аутогезии. К частицам, которые уже остались на волокне фильтра, налипают такие же однородные частицы.

Аутогезия
Аутогезия

Карманные фильтры

Карманный фильтр — это металлический или пластиковый каркас, на который натянут нетканый фильтрующий материал, сшитый в виде нескольких глубоких карманов (обычно 3–8 штук). Каждый карман — это отдельная секция, куда попадает воздух. Внешне фильтр напоминает гармошку из мягких тканевых мешков, закреплённых на общей рамке.

Карманные фильтры тонкой очистки класса F5
Карманные фильтры тонкой очистки класса F5

Площадь фильтрации у карманного фильтра больше, чем у кассетного того же типоразмера — за счёт глубины карманов. Это даёт высокую пылеёмкость и обеспечивает низкое сопротивление, однако и сами фильтры становятся более габаритными.

Штатные и опциональные фильтры в установках TURKOV

Оборудование Штатные фильтры Опции
Приточно-вытяжные установки: Zenit Standart, Zenit Heco, Zenit Cool Heco, Criovent, Orbita F5 G4 + F5/F7/F9; G4 + Угольный (для Orbita 400-910)
Приточные установки: Capsule F5;
G4 (для Capsule 200)
G4 + F5/F7/F9;
F5/F7/F9/Угольный (для Capsule 200)
Приточно-вытяжные системы для бассейнов: Capsule Pool G4 (для Capsule Pool 600-1500);
F5
F7;
G4 + F5/F7/F9
Климатические комплексы для бассейнов: Hydra с рекуперацией, Hydra с рекуперацией и встроенным осушителем F5 F7
Осушители: OS G3 —
Приточные установки: i-Vent,
Канальные очистители: Block
4 ступени: G4 + F7 + Угольный + H13 —

Что даёт штатный F5?

  • Позволяет всегда держать окна закрытыми
  • Защищает дом от пыли, грязи и аллергенов
  • Сокращает время влажной уборки

Что дают опции?

  • F7 / F9 — повышение класса фильтрации обеспечивает более тонкую очистку воздуха
  • Угольный фильтр — частично нейтрализует запахи и примеси
  • G4 + F5/F7/F9 — двухступенчатая очистка снижает нагрузку на основной фильтр и усиливает фильтрацию

Для каких задач нужна четырёхступенчатая фильтрация?

Системы с 4-мя ступенями очищают воздух от всевозможных загрязнителейна 99,95%. Воздух избавляется не только от пыли, но и от самых мельчайших загрязнителей, включая наиболее опасные — взвешенные частицы PM 2.5, которые оседают в лёгких и попадают в кровь.

Приточная вентиляция с фильтрацией

Каскад из 4 фильтров будет актуален для следующих случаев:

  • В доме живут люди с астмой или аллергией
  • Объект располагается в зоне промышленных выбросов — рядом с заводом, комбинатом, химическим производством
  • Внутрь часто проникают запахи с улицы — с балкона курящего соседа или из местного общепита под окнами
  • В помещении предъявляются особые требования к качеству воздуха — микроэлектроника, медицина, фармацевтика
  • Вы хотите исключить все потенциальные риски для здоровья и дышать максимально чистым воздухом

Где это реализовано в TURKOV?

Каскадная система очистки из 4 фильтров — G4, F7, угольный и H13 — представлена в следующем оборудовании:

  • i-Vent — приточная установка, в корпусе которой уже предусмотрен весь комплект
  • Block — канальный очиститель, используемый в связке с приточной или приточно-вытяжной установкой
i-Vent 500 6E
Приточная установка с высокой фильтрацией
i-Vent 500 6E
477 000 ₽
i-Vent 500 W2R
Приточная установка с высокой фильтрацией
i-Vent 500 W2R
549 000 ₽
Block 600
Канальный очиститель
Block 600
164 000 ₽
←
→

Приточные установки i-Vent подходят для квартир, частных домов и других объектов площадью до 330 м², где важно поддерживать стабильный приток чистого воздуха.

Очиститель Block, напротив, не является полноценной установкой и не может работать автономно. Это отдельный модуль, который врезается в приточный канал вентиляционной системы, заменяя собой штатный фильтр. Оборудование подходит для случаев:

  • если вентиляционная система уже смонтирована, но требуется усилить фильтрацию
  • если вы закладываете в проект приточно-вытяжную модель
  • если вы хотите приточную установку, но производительности i-Vent (макс. 1000 м³/ч) недостаточно для вашего объекта

Проще говоря, i-Vent — это более компактный вариант (система фильтрации встроена в корпус), предпочтительный для жилых зданий и медицинских кабинетов. Block — более гибкий вариант, предлагающий широкий ассортимент установок для работы в паре.

Как часто нужно менять фильтры?

Большинство фильтров рассчитано на 4000 часов непрерывной работы — примерно 167 дней. На пульте и в мобильном приложении отображается текущая степень загрязнения, а когда срок службы фильтров подходит к концу — установка сигнализирует о необходимости их замены.

Стандартный график обновления фильтров:

G3 – грубая очистка, кассетный 1-2 раза в полгода
G4 – грубая очистка, кассетный 1-2 раза в полгода
F5 – тонкая очистка, карманный 1-2 раза в полгода
F7 – тонкая очистка, кассетный 1-2 раза в полгода
F7 – тонкая очистка, карманный 1-2 раза в полгода
F7 – тонкая очистка, кассетный 1-2 раза в полгода
F9 – тонкая очистка, карманный 1-2 раза в полгода
Тонкая очистка с вкраплениями угля, кассетный 1 раз в год
H13 – абсолютная очистка 1 раз в год

Сменный фильтр для приточной вентиляции нужного класса можно подобрать в разделе расходных материалов.

Что будет, если не менять фильтры?

  • Сопротивляемость загрязнённого фильтра будет расти
  • Скорость движения и объём поступающего воздуха снизятся
  • Качество приточного воздуха упадёт — загрязнители будут попадать внутрь

Важно! Меняйте фильтры только тогда, когда новый комплект уже на руках. Даже временная работа оборудования без фильтров опасна для рекуператора.

Топ-5 вопросов о фильтра�

Почему фильтры нельзя стирать и пылесосить?

При таких манипуляциях повреждается материал, слипаются ворсинки, а класс очистки становится ниже. Мыть можно только жироулавливающие фильтры — например, используемые в кухонных вытяжках. Вентиляционные фильтры, напротив, более капризные и не предназначены для прямого контакта с жиром.

Почему TURKOV не используют фотокаталитические фильтры?

Из-за высоких показателей воздухообмена. Для химической реакции (фотокатализа) нужно время. Если через фильтр быстро прогнать много токсичных веществ, то весь поток не успеет очиститься — и внутрь попадут промежуточные продукты окисления. Поэтому фотокаталитические фильтры лучше подходят для обработки воздуха, который уже внутри — по принципу рециркуляции.

Можно ли использовать одинаковые фильтры на разных установках?

Нет. У каждой модели вентиляционного оборудования — своя мощность и свои габариты. И под эти параметры предусмотрены конкретные фильтры. Поэтому будьте внимательны при заказе: даже если класс очистки будет совпадать, размеры всё равно могут отличаться. А неверный фильтр либо не поместится в корпус, либо будет мал для него.

У меня установка стороннего бренда. Можно ли к ней добавить канальный очиститель TURKOV?

К сожалению, нет. Наше оборудование работает на автоматике собственной разработки. Мы не занимаемся адаптацией и не можем гарантировать совместимость с установками сторонних производителей, а без этой гарантии не берём на себя ответственность за работу системы.

Как определить нужный фильтр для моей установки?

Найдите шильдик — информационную карточку на корпусе установки. Там указаны название модели, производительность, год производства и серийный номер. При заказе из каталога убедитесь, чтобы название и производительность совпадали с тем, что у вас на шильдике.

Шильдик — информационная карточка на установке
Шильдик — информационная карточка на установке

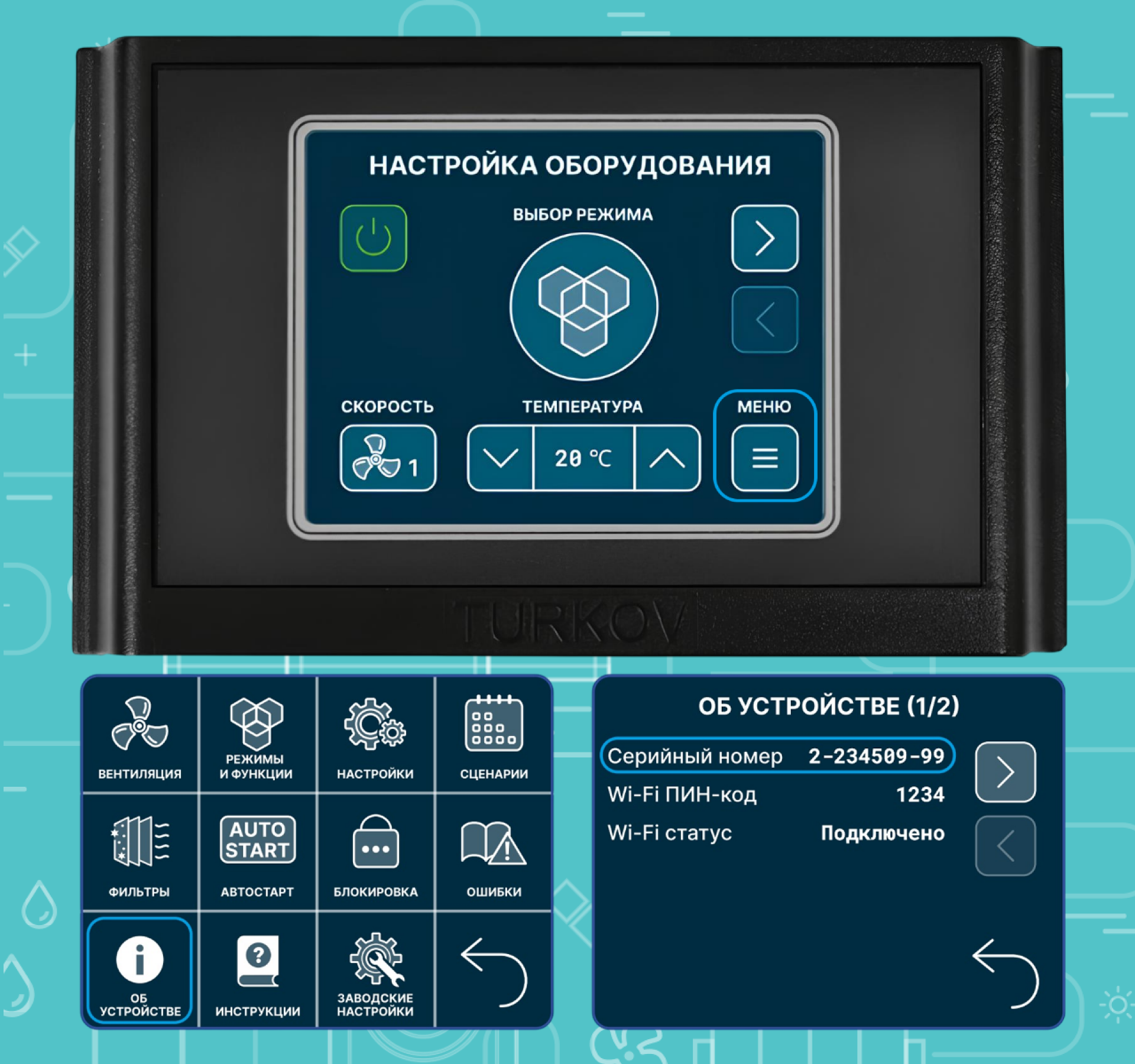

Если доступа к шильдику нет, то откройте «Меню» на пульте управления и нажмите «Об устройстве» — серийный номер будет на экране. Сообщите эти данные нашим специалистам, и они подберут для вас подходящие фильтры.

Пульт управления
Пульт управления
