Приточная вентиляция с фильтрацией
Механическая вентиляция должна поддерживать стабильный воздухообмен в доме — и для здоровья жильцов, и для сохранности ремонта. Однако, если запускать воздух напрямую с улицы, то внутрь будут залетать:
- Песок и грязь от эрозии почвы
- Листья, пух и пыльца
- Выхлопные газы автомобилей
- Синтетическая пыль и аэрозольные частицы
- Сажа и дым от котельных, заводов, пожаров
- Насекомые и продукты их жизнедеятельности
- Споры грибков, бактерии и вирусы
Чем крупнее город, тем этот список длиннее, а концентрация загрязнений — выше. Поэтому любая приточка воздуха должна оснащаться фильтрами, которые задерживают нежелательные частицы на входе.
В этой статье мы выясним, что эти фильтры из себя представляют и какие бывают. Разберёмся в нюансах, а также ответим на наиболее частые вопросы, связанные с фильтрами.
Какие бывают фильтры: классы очистки
Каждый фильтр способен задерживать частицы определённого размера. Чем выше класс — тем мельче частицы он улавливает. Размер частиц измеряется в микронах (микрометр, мкм): 1 мкм = 0,001 мм
| Класс очистки | Размер частиц | Эффективность фильтров | Примеры загрязнений |
|---|---|---|---|
| грубая, класс G | более 10 микрон (0,01 мм) | частицы больше 0,4 мкм — до 90%, частицы меньше 0,4 мкм — до 45% | листья, пух, насекомые, песок, сажа |
| тонкая, класса F | более 0,4 мкм (0,0004 мм и выше) | частицы больше 0,4 мкм — до 98%, частицы меньше 0,4 мкм — до 75% | пыльца растений, атмосферная пыль и элементы опасных тяжёлых металлов |
| Сверхтонкая, класс H (HEPA) | менее 0,4 мкм (менее 0,0004 мм) | очистка до 99,95% всех загрязнений | микроорганизмы, споры плесени, радиоактивные и аэрозольные частицы |
Что это значит на практике?
Если вы живёте в центре города или рядом с трассой — фильтр G задержит крупную пыль, но пропустит мелкодисперсную. Фильтр F очистит воздух до состояния, где большинству людей будет комфортно и безопасно дышать. HEPA — это уровень операционной — актуально для аллергиков и астматиков.
Как устроены фильтры?

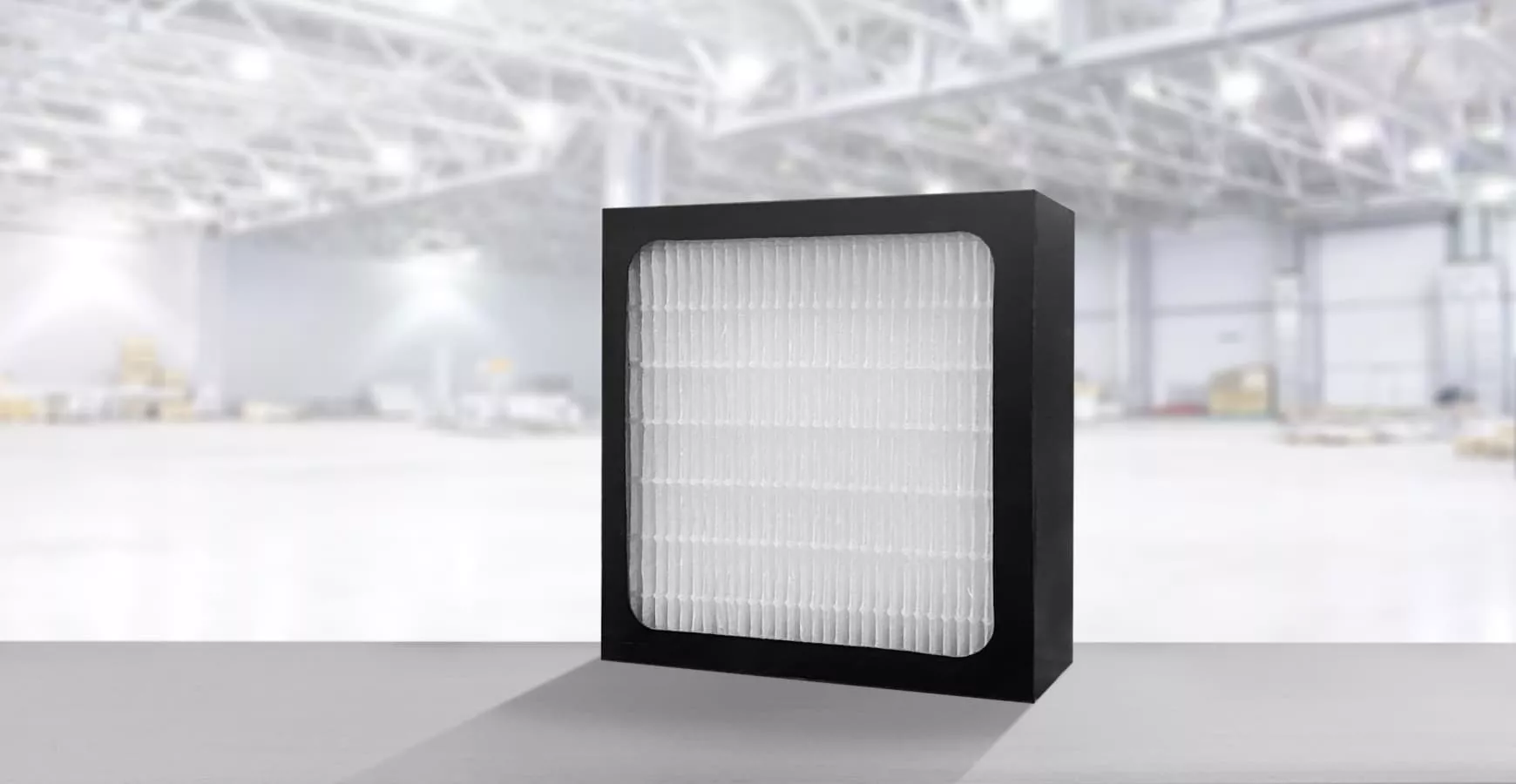

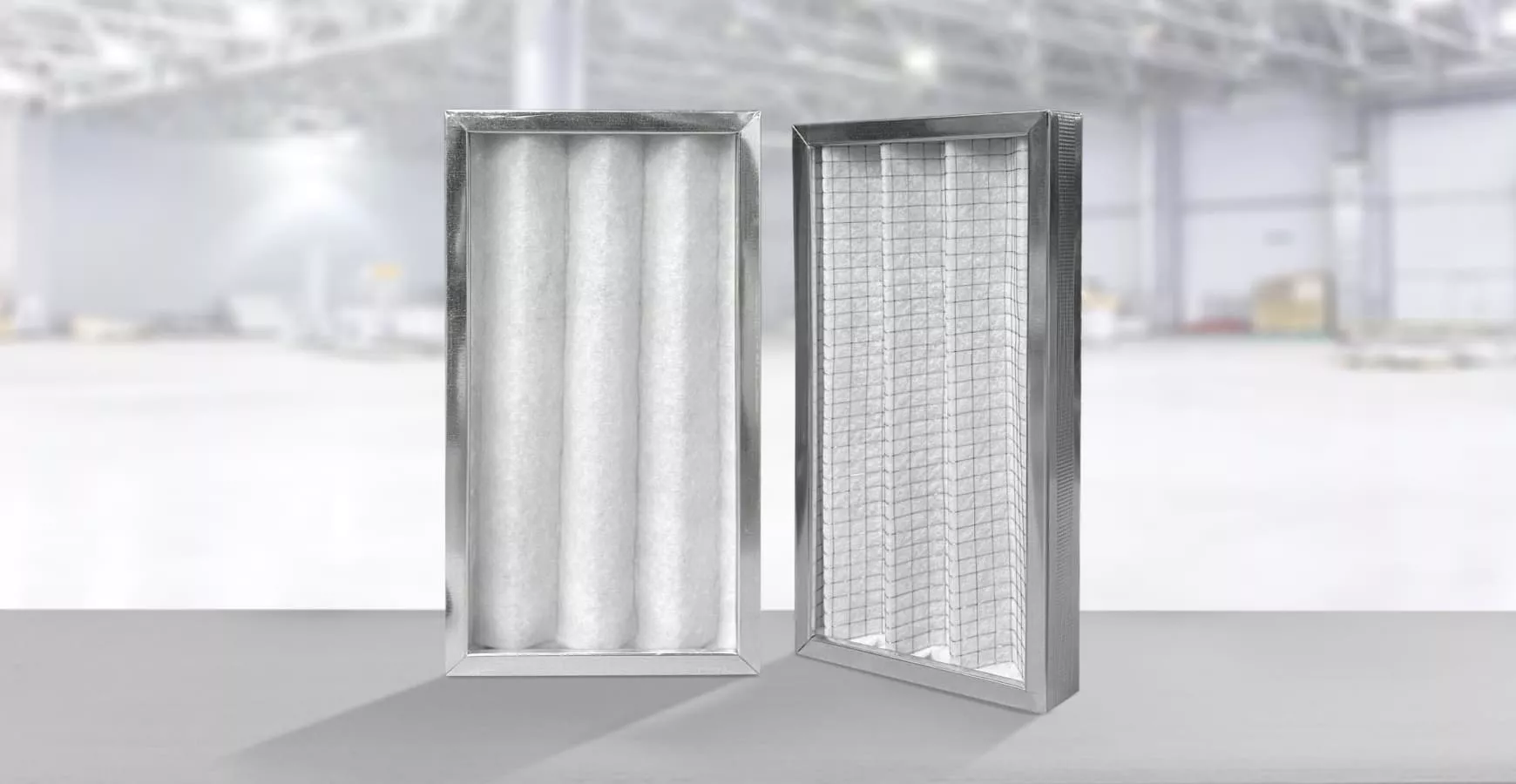

Кассетные фильтры
Кассетный фильтр — это рамка (обычно из оцинкованной стали или алюминия), внутри которой уложен фильтрующий материал. Материал — полиэстер или стекловолокно — сложен гармошкой (гофрирован), а с двух сторон поддерживается металлической или пластиковой сеткой. Такая конструкция называется «кассета», потому что фильтр вставляется в установку как единый блок в направляющие салазки.
Гофры увеличивают полезную площадь фильтрации в 5–10 раз по сравнению с плоским листом того же размера. Благодаря этому пыль распределяется по большой площади, не забивая один участок — и сопротивление воздушному потоку растёт медленнее.
HEPA-фильтр
HEPA (High Efficiency Particulate Air) — кассетный фильтр, работающий и по принципу сита, и по принципу налипания частиц на поверхность материала — так останавливаются даже те частицы, которые по размеру могли бы пройти сквозь фильтр.

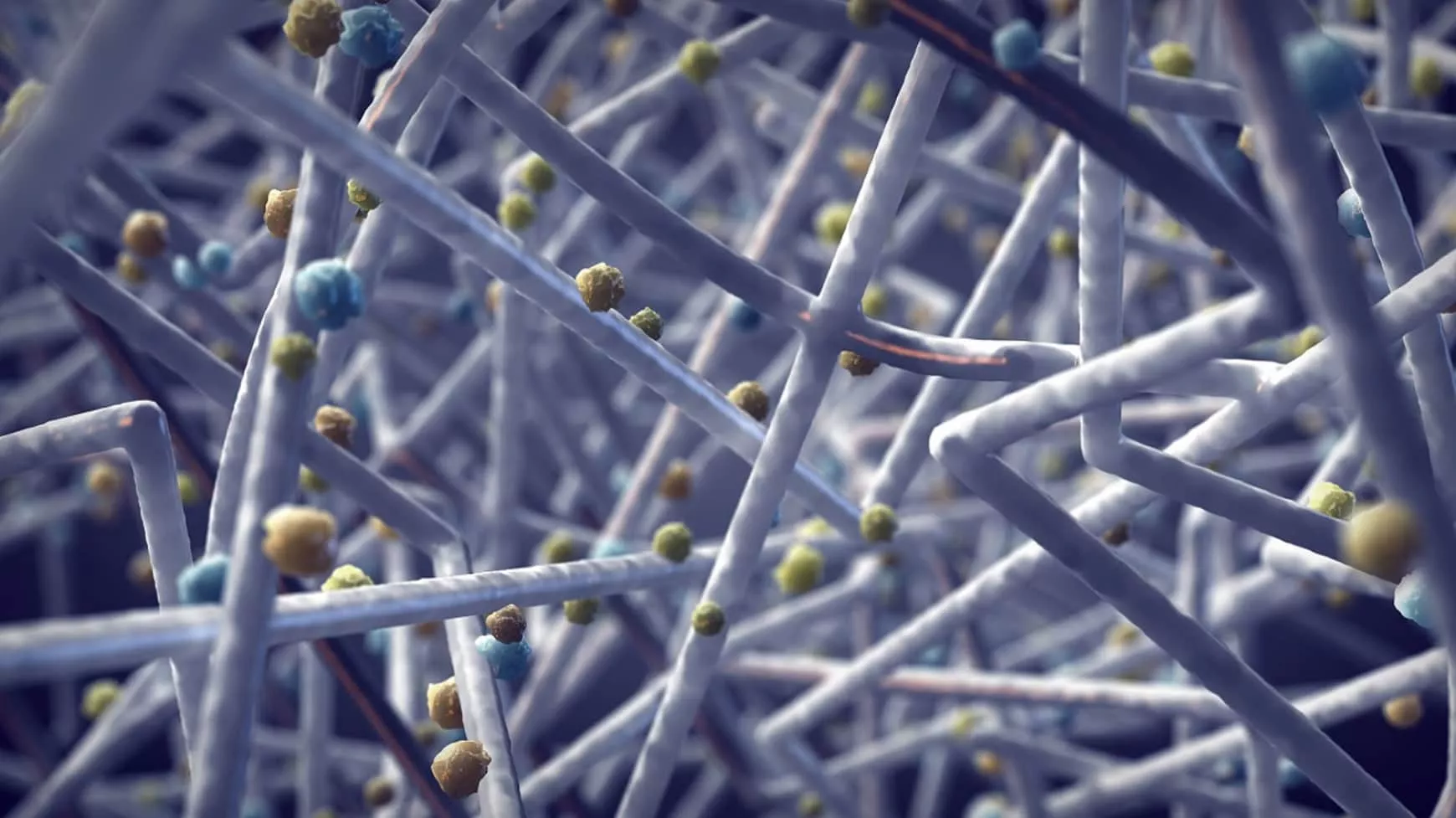

Процесс слипания или сцепления разнородных частиц в физике называется адгезией. Проще говоря, загрязнители прилипают к материалу фильтра и остаются там.

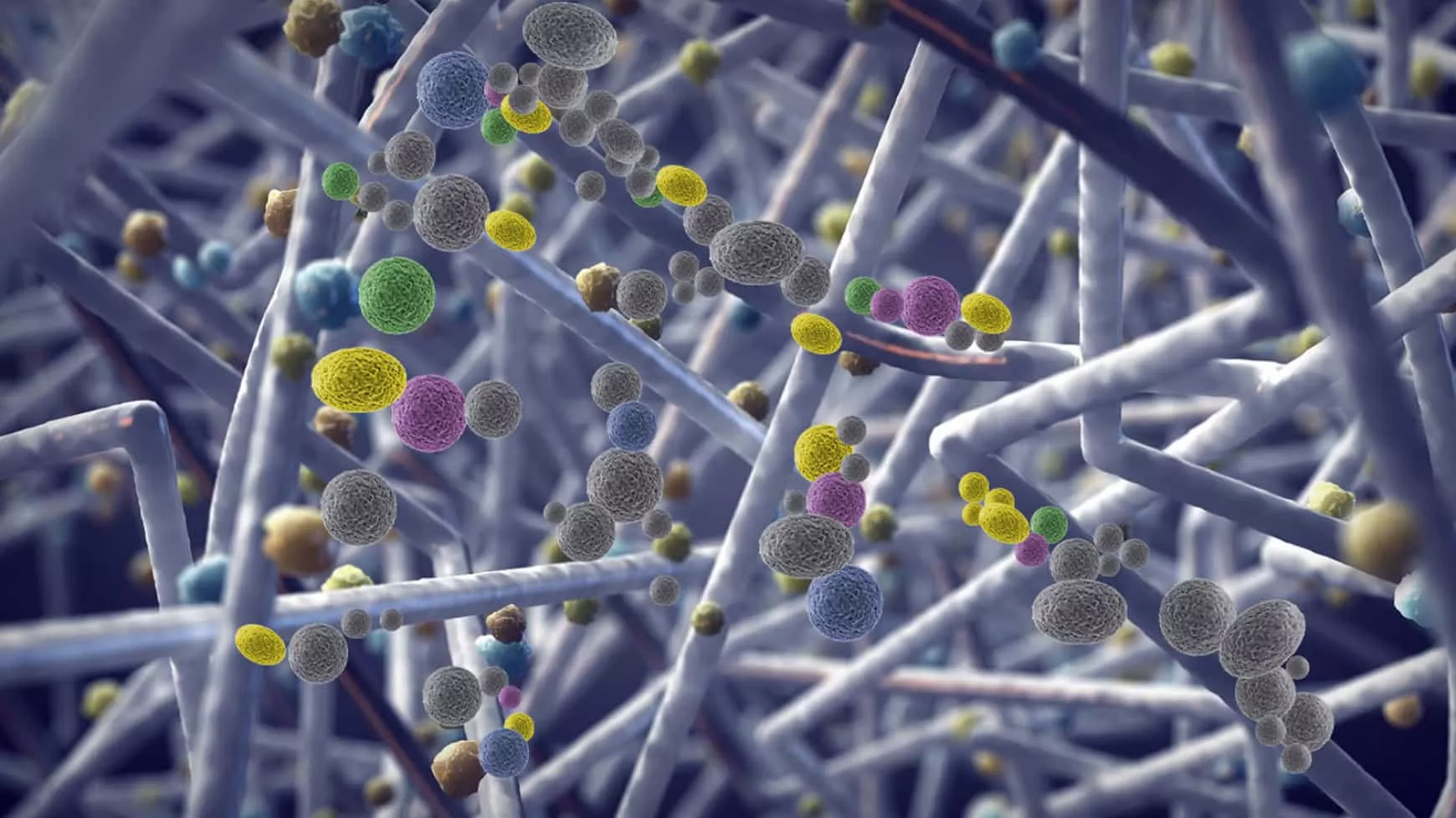

Помимо адгезии, фильтр эффективен благодаря ещё одному физическому процессу — аутогезии. К частицам, которые уже остались на волокне фильтра, налипают такие же однородные частицы.

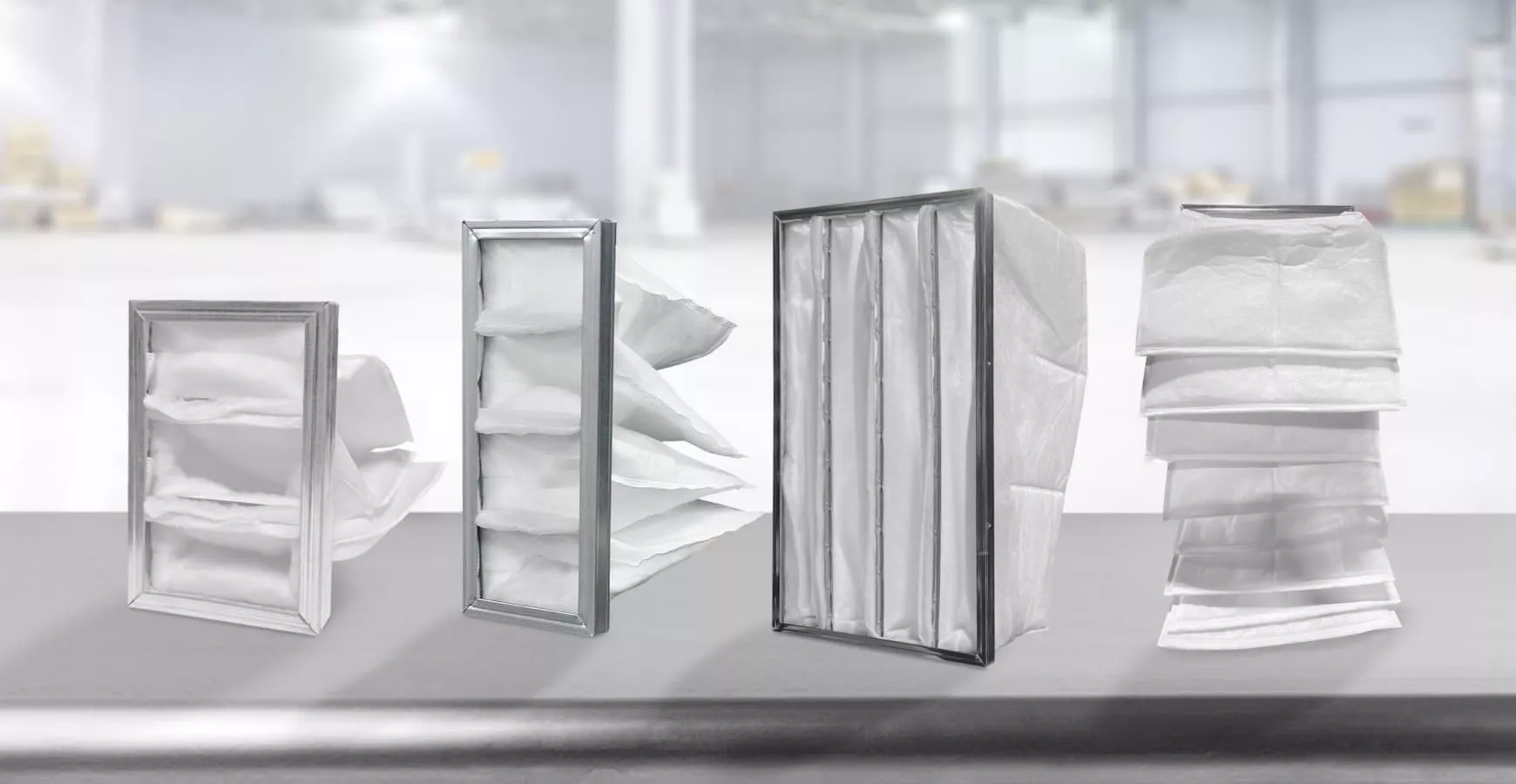

Карманные фильтры
Карманный фильтр — это металлический или пластиковый каркас, на который натянут нетканый фильтрующий материал, сшитый в виде нескольких глубоких карманов (обычно 3–8 штук). Каждый карман — это отдельная секция, куда попадает воздух. Внешне фильтр напоминает гармошку из мягких тканевых мешков, закреплённых на общей рамке.
Площадь фильтрации у карманного фильтра больше, чем у кассетного того же типоразмера — за счёт глубины карманов. Это даёт высокую пылеёмкость и обеспечивает низкое сопротивление, однако и сами фильтры становятся более габаритными.
Штатные и опциональные фильтры в установках TURKOV
| Оборудование | Штатные фильтры | Опции |
| Приточно-вытяжные установки: Zenit Standart, Zenit Heco, Zenit Cool Heco, Criovent, Orbita | F5 | G4 + F5/F7/F9; G4 + Угольный (для Orbita 400-910) |
| Приточные установки: Capsule | F5; G4 (для Capsule 200) |
G4 + F5/F7/F9; F5/F7/F9/Угольный (для Capsule 200) |
| Приточно-вытяжные системы для бассейнов: Capsule Pool | G4 (для Capsule Pool 600-1500); F5 |
F7; G4 + F5/F7/F9 |
| Климатические комплексы для бассейнов: Hydra с рекуперацией, Hydra с рекуперацией и встроенным осушителем | F5 | F7 |
| Осушители: OS | G3 | — |
| Приточные установки: i-Vent, Канальные очистители: Block |
4 ступени: G4 + F7 + Угольный + H13 | — |
Что даёт штатный F5?
- Позволяет всегда держать окна закрытыми
- Защищает дом от пыли, грязи и аллергенов
- Сокращает время влажной уборки
Что дают опции?
- F7 / F9 — повышение класса фильтрации обеспечивает более тонкую очистку воздуха
- Угольный фильтр — частично нейтрализует запахи и примеси
- G4 + F5/F7/F9 — двухступенчатая очистка снижает нагрузку на основной фильтр и усиливает фильтрацию
Для каких задач нужна четырёхступенчатая фильтрация?
Системы с 4-мя ступенями очищают воздух от всевозможных загрязнителейна 99,95%. Воздух избавляется не только от пыли, но и от самых мельчайших загрязнителей, включая наиболее опасные — взвешенные частицы PM 2.5, которые оседают в лёгких и попадают в кровь.
Каскад из 4 фильтров будет актуален для следующих случаев:
- В доме живут люди с астмой или аллергией
- Объект располагается в зоне промышленных выбросов — рядом с заводом, комбинатом, химическим производством
- Внутрь часто проникают запахи с улицы — с балкона курящего соседа или из местного общепита под окнами
- В помещении предъявляются особые требования к качеству воздуха — микроэлектроника, медицина, фармацевтика
- Вы хотите исключить все потенциальные риски для здоровья и дышать максимально чистым воздухом
Где это реализовано в TURKOV?

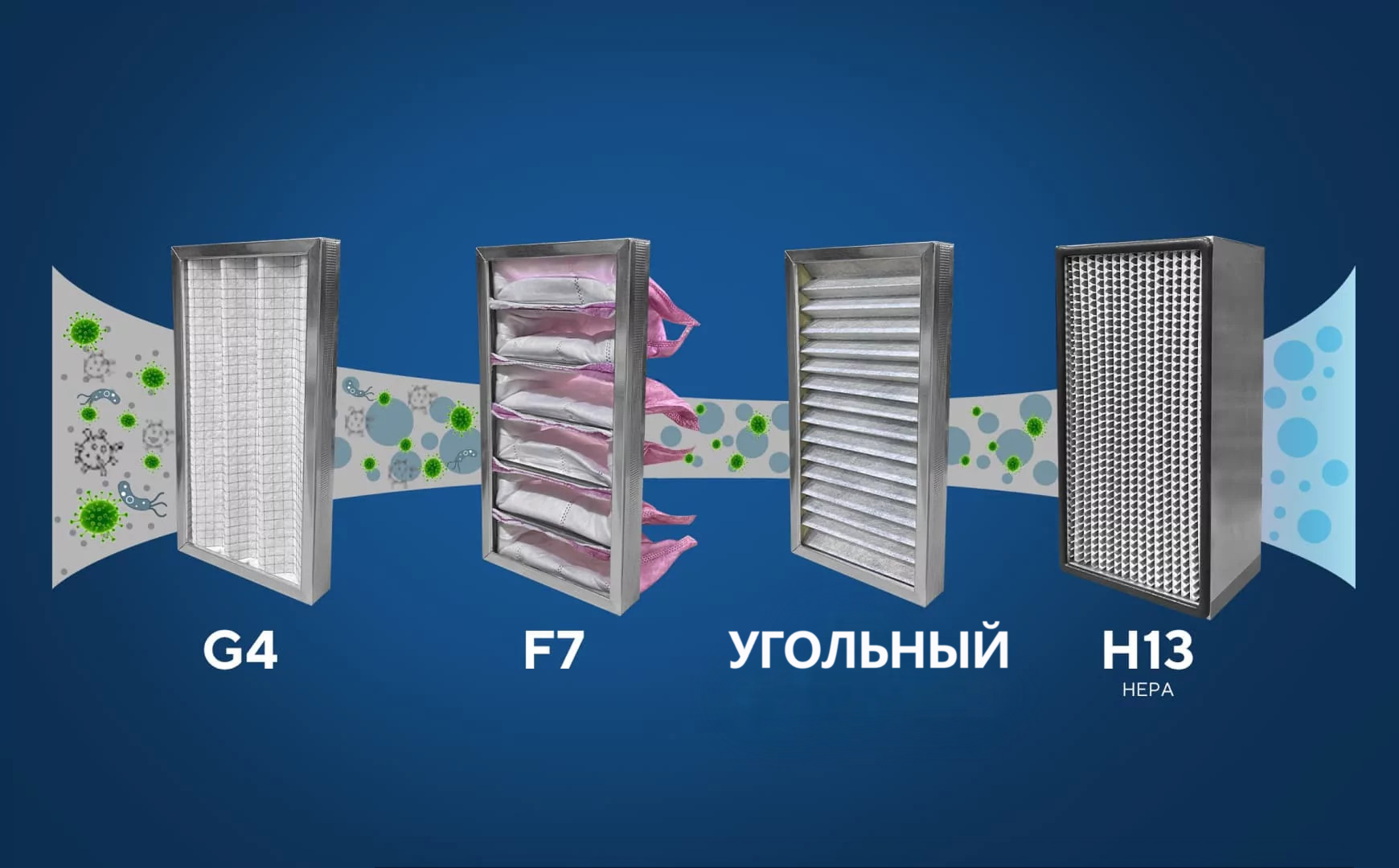

Каскадная система очистки из 4 фильтров — G4, F7, угольный и H13 — представлена в следующем оборудовании:
- i-Vent — приточная установка, в корпусе которой уже предусмотрен весь комплект
- Block — канальный очиститель, используемый в связке с приточной или приточно-вытяжной установкой
Приточные установки i-Vent подходят для квартир, частных домов и других объектов площадью до 330 м², где важно поддерживать стабильный приток чистого воздуха.
Очиститель Block, напротив, не является полноценной установкой и не может работать автономно. Это отдельный модуль, который врезается в приточный канал вентиляционной системы, заменяя собой штатный фильтр. Оборудование подходит для случаев:
- если вентиляционная система уже смонтирована, но требуется усилить фильтрацию
- если вы закладываете в проект приточно-вытяжную модель
- если вы хотите приточную установку, но производительности i-Vent (макс. 1000 м³/ч) недостаточно для вашего объекта
Проще говоря, i-Vent — это более компактный вариант (система фильтрации встроена в корпус), предпочтительный для жилых зданий и медицинских кабинетов. Block — более гибкий вариант, предлагающий широкий ассортимент установок для работы в паре.
Как часто нужно менять фильтры?
Большинство фильтров рассчитано на 4000 часов непрерывной работы — примерно 167 дней. На пульте и в мобильном приложении отображается текущая степень загрязнения, а когда срок службы фильтров подходит к концу — установка сигнализирует о необходимости их замены.
Стандартный график обновления фильтров:
| G3 – грубая очистка, кассетный | 1-2 раза в полгода |
| G4 – грубая очистка, кассетный | 1-2 раза в полгода |
| F5 – тонкая очистка, карманный | 1-2 раза в полгода |
| F7 – тонкая очистка, кассетный | 1-2 раза в полгода |
| F7 – тонкая очистка, карманный | 1-2 раза в полгода |
| F7 – тонкая очистка, кассетный | 1-2 раза в полгода |
| F9 – тонкая очистка, карманный | 1-2 раза в полгода |
| Тонкая очистка с вкраплениями угля, кассетный | 1 раз в год |
| H13 – абсолютная очистка | 1 раз в год |
Сменный фильтр для приточной вентиляции нужного класса можно подобрать в разделе расходных материалов.
Что будет, если не менять фильтры?
- Сопротивляемость загрязнённого фильтра будет расти
- Скорость движения и объём поступающего воздуха снизятся
- Качество приточного воздуха упадёт — загрязнители будут попадать внутрь
Важно! Меняйте фильтры только тогда, когда новый комплект уже на руках. Даже временная работа оборудования без фильтров опасна для рекуператора.
Топ-5 вопросов о фильтра�
Почему фильтры нельзя стирать и пылесосить?
При таких манипуляциях повреждается материал, слипаются ворсинки, а класс очистки становится ниже. Мыть можно только жироулавливающие фильтры — например, используемые в кухонных вытяжках. Вентиляционные фильтры, напротив, более капризные и не предназначены для прямого контакта с жиром.
Почему TURKOV не используют фотокаталитические фильтры?
Из-за высоких показателей воздухообмена. Для химической реакции (фотокатализа) нужно время. Если через фильтр быстро прогнать много токсичных веществ, то весь поток не успеет очиститься — и внутрь попадут промежуточные продукты окисления. Поэтому фотокаталитические фильтры лучше подходят для обработки воздуха, который уже внутри — по принципу рециркуляции.
Можно ли использовать одинаковые фильтры на разных установках?
Нет. У каждой модели вентиляционного оборудования — своя мощность и свои габариты. И под эти параметры предусмотрены конкретные фильтры. Поэтому будьте внимательны при заказе: даже если класс очистки будет совпадать, размеры всё равно могут отличаться. А неверный фильтр либо не поместится в корпус, либо будет мал для него.
У меня установка стороннего бренда. Можно ли к ней добавить канальный очиститель TURKOV?
К сожалению, нет. Наше оборудование работает на автоматике собственной разработки. Мы не занимаемся адаптацией и не можем гарантировать совместимость с установками сторонних производителей, а без этой гарантии не берём на себя ответственность за работу системы.
Как определить нужный фильтр для моей установки?

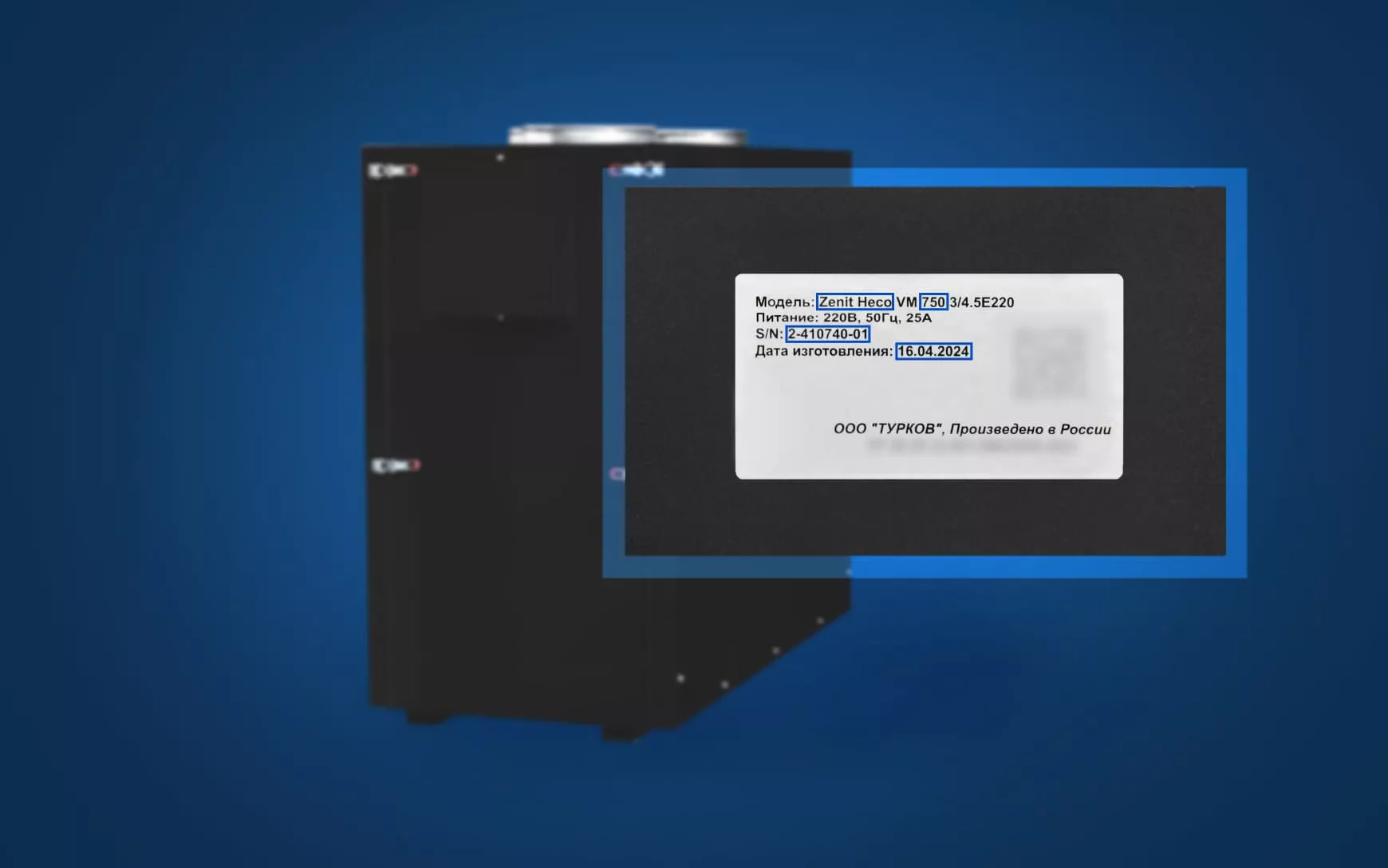

Найдите шильдик — информационную карточку на корпусе установки. Там указаны название модели, производительность, год производства и серийный номер. При заказе из каталога убедитесь, чтобы название и производительность совпадали с тем, что у вас на шильдике.

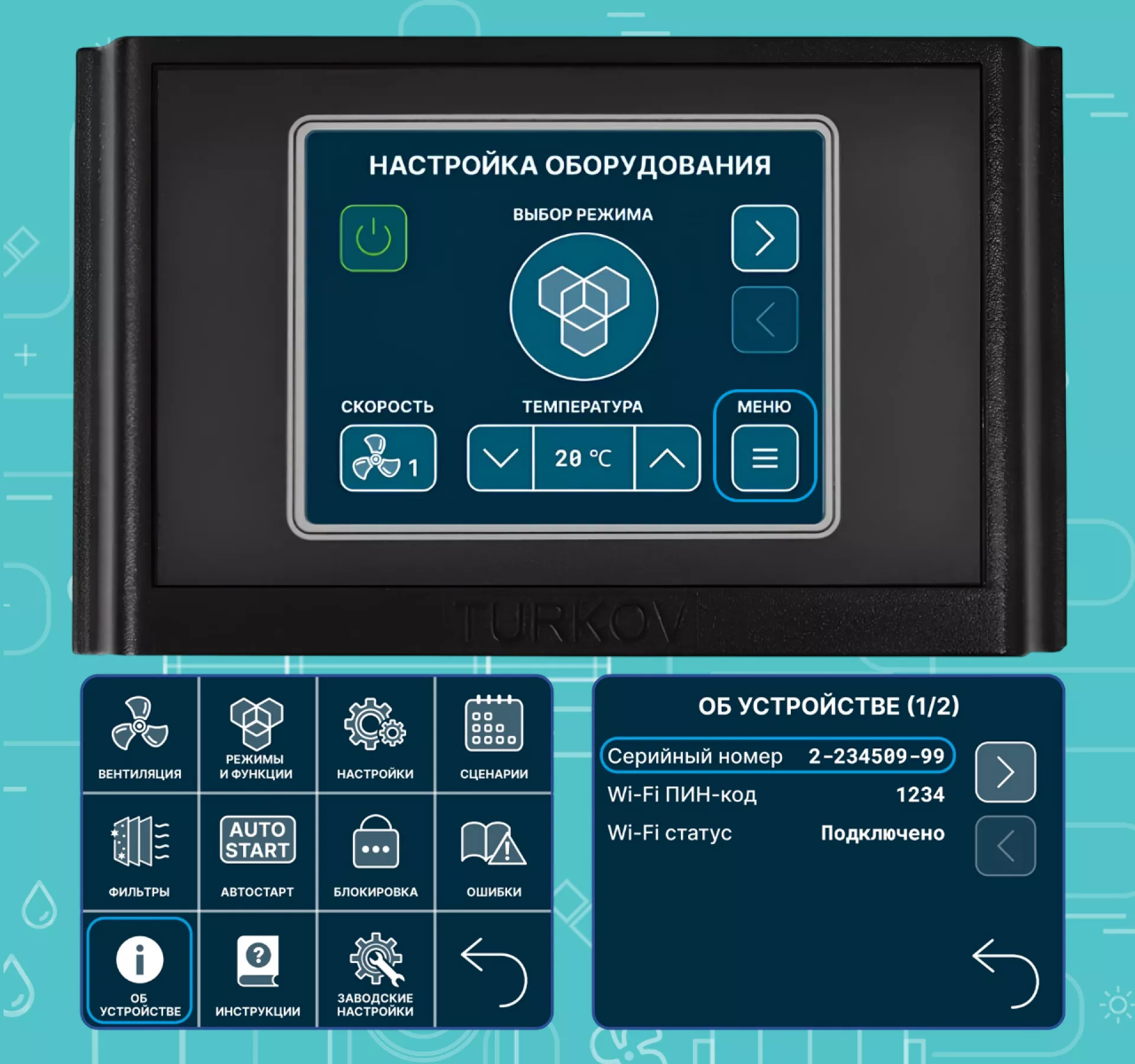

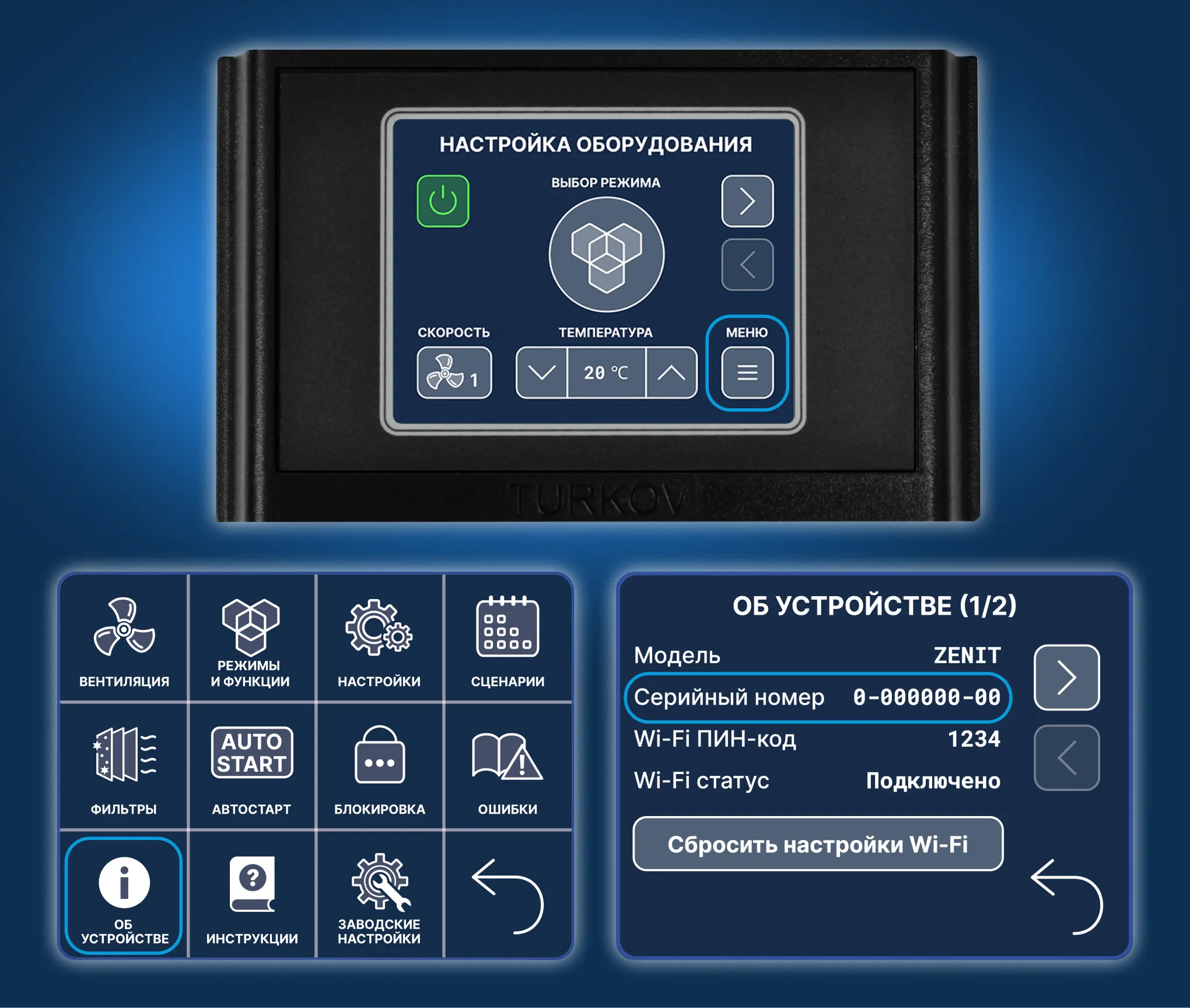

Если доступа к шильдику нет, то откройте «Меню» на пульте управления и нажмите «Об устройстве» — серийный номер будет на экране. Сообщите эти данные нашим специалистам, и они подберут для вас подходящие фильтры.
Спасибо за прочтение!
