Коды ошибок автоматики TURKOV

Коды ошибок автоматики TURKOV

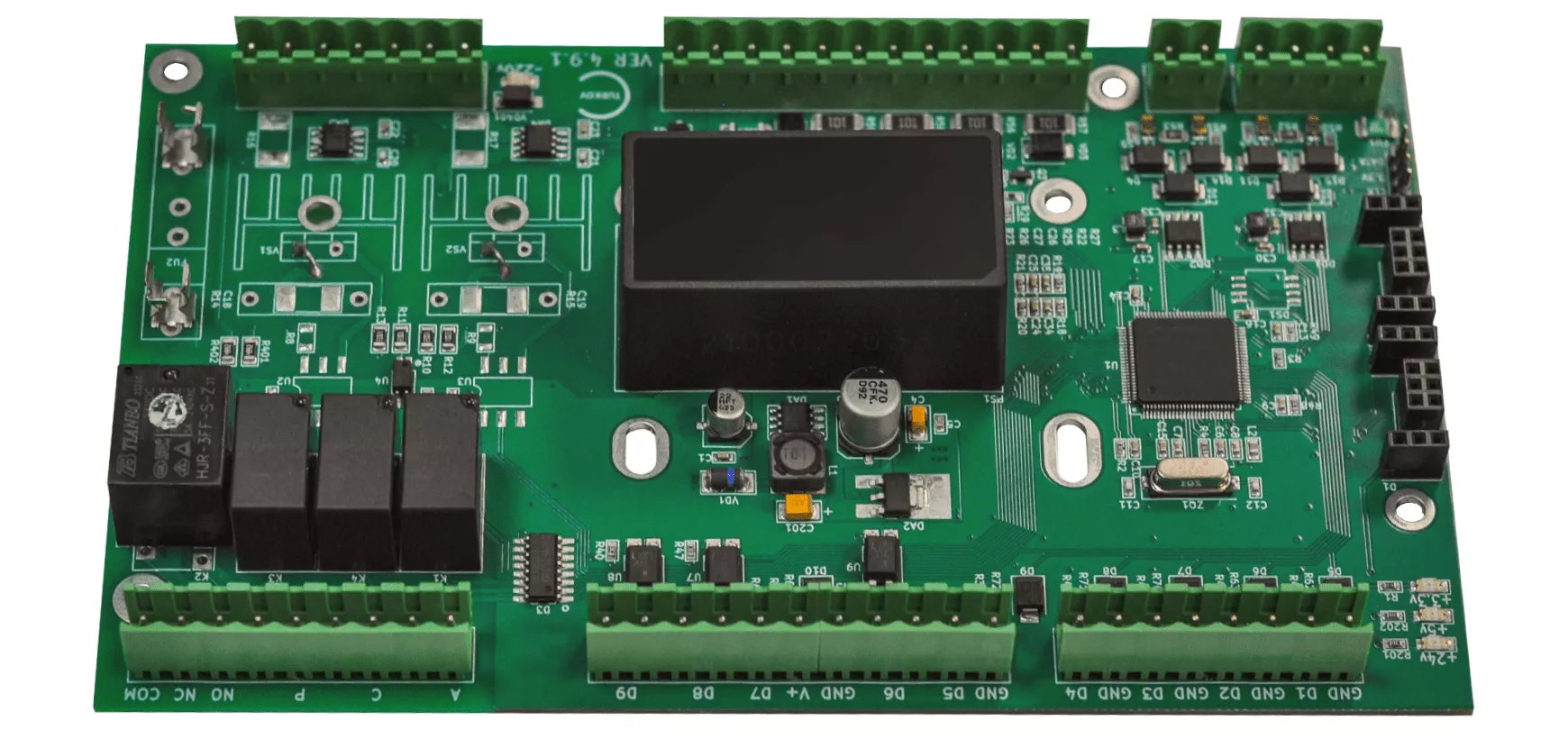

Все оборудование TURKOV оснащено электроникой собственного производства, которая оснащена системой самодиагностики, в случае обнаружения неисправностей в работе компонентов автоматика остановит работу и отобразит на пульте управления соответствующую ошибку.

Ошибка №485:

При подключении пульта управления важно соблюдать следующие правила:

  • Все подключения/отключения производятся на ОБЕСТОЧЕННОЙ установке
  • Использовать только экранированные кабели:
    КММ 4 х 0.12 - 1 мм (подходят сечения от 0.12 до 1 мм)
    МКЭШ 4 х 0.35 - 1 мм
    КИС-В 2х2х0,60 - 1 мм
    Кабели UCP (витая пара) НЕ РЕКОМЕНДУЮТСЯ для подключения
  • Подключение питающих и сигнальных кабелей следует производить строго по схеме. Ее вы можете найти в паспорте (поставляется с оборудованием), на нашем сайте (раздел Документация) или запросить в отделе технической поддержки.

Самодиагностика:

В случае неверного подключения сигнальных кабелей (контакт 3 и 4) на экране появиться ошибка 485 и серийный номер установки.

При несоблюдении правил подключения (нарушена полярность или подключение проводилось при поданном питании) вместо серийного номера вы можете наблюдать «нули».

На моноконтроллере при этом можно увидеть поврежденный резистор, возле колодки питания пульта.

При подключении пульта надежно затягивайте клеммы, чтобы избежать дальнейшего «выпадения» проводов из клемм в процессе эксплуатации.

В случае отключения сигнальных кабелей (контакт 3 и 4), в процессе работы, на экране так же появиться ошибка 485 с сохранением серийного номера, а при отключении питающих кабелей (контакт 1 и 2) экран пульта потухнет и может привести к выгоранию резистора на плате.

При появлении ошибки 485 в первую очередь рекомендуется отключить питание и проверить правильность и качество подключения согласно схеме.

Вы можете проверить возможные причины согласно чек-листу в разделе ошибок автоматики и видео-инструкции.


Коды ошибок для оборудования ZENIT, i-Vent, CAPSULE:

485 – обрыв связи между пультом управления и контроллером


Причины:

  • неправильное подключение кабелей к клеммам 3 и 4
  • кабель управления проложен параллельно с силовыми проводами
  • используется не экранированный кабель
  • механическое повреждение кабеля
  • экранирование пультового кабеля не подключено на моноконтроллер вентиляционной установки
  • отсутствует заземление на корпусе. Оборудование обязательно необходимо заземлять
  • неисправен контроллер
  • неисправен пульт управления
  • низкое напряжение на контактах 1 и 2 на плате пульта
  • обрыв одного или обоих проводов на контактах 3 и 4
  • вышел из строя интегральный стабилизатор на плате настенного пульта

D1N – обрыв связи контроллера и цифрового датчика уличной температуры

Причины:

  • плохой контакт проводов на клемме контроллера
  • провод датчика перебит (проверьте провод) или нарушен экран на проводе датчика
  • неисправен элемент датчика
  • неисправен контроллер
  • сопротивление датчика не соответствует диапазону рабочих пределов
  • неисправен компаратор (измеритель на плате)

Как определить неисправность ошибки D1N:

  • На контроллере поменяйте местами датчики D1 и D2, если данная ошибка возникнет на датчике D2 (D2N), значит проблема в датчике, если ошибка возникнет опять на этом датчике (D1N), значит проблема на контроллере.

D1K – короткое замыкание цифрового датчика уличной температуры

Причины:

  • прямой контакт датчика с водой
  • контакт датчика с излишне влажным воздухом
  • механическое повреждение датчика

Решение проблемы: замена датчика

D2N – обрыв связи контроллера и цифрового датчика канальной температуры воздуха
Причины: (смотри D1N)

  • плохой контакт проводов на клемме контроллера
  • провод датчика перебит (проверьте провод) или нарушен экран на проводе датчика
  • неисправен элемент датчика
  • сопротивление датчика не соответствует диапазону рабочих пределов
  • неисправен контроллер
  • неисправен компаратор (измеритель на плате)

Как определить неисправность ошибки D2N:

  • На контроллере поменяйте местами датчики D1 и D2, если данная ошибка возникнет на датчике D1 (D1N), значит проблема в датчике, если ошибка возникнет опять на этом датчике (D2N), значит проблема на контроллере.

D2K – короткое замыкание цифрового датчика канальной температуры воздуха

Причины: (смотри D1K)

Решение проблемы: замена датчика

D3N – обрыв связи контроллера и цифрового датчика температуры обратной воды
Причины: (смотри D1N)

  • плохой контакт проводов на клемме контроллера
  • провод датчика перебит (проверьте провод) или нарушен экран на проводе датчика
  • неисправен элемент датчика
  • сопротивление датчика не соответствует диапазону рабочих пределов
  • неисправен контроллер
  • неисправен компаратор (измеритель на плате)

Как определить неисправность ошибки D3N:

  • На контроллере поменяйте местами датчики D3 и D4, если данная ошибка возникнет на датчике D4 (D4N), значит проблема в датчике, если ошибка возникнет опять на этом датчике (D3N), значит проблема на контроллере.

D3K – короткое замыкание цифрового датчика температуры обратной воды

Причины: (смотри D1K)

Решение проблемы: замена датчика

D03 – угроза замерзания теплообменника по датчику обратной воды D3

Причины:

  • слишком низкая температура жидкого теплоносителя, подаваемого в воздухонагреватель
  • Завоздушивание внутреннего контура теплообменников аппарата
Решение проблемы:
  • проверить межблочные соединения
  • проверить работу 3-ходового клапана
  • проверить напряжения питание (+24В) и управление (0…+10В)
  • проверить соответствует ли температура теплоносителя рекомендуемой производителем
  • в установках Capsule Pool и Notos проверить работу заслонок.
  • при завоздушивании стравить воздух из внутреннего контура теплообменного аппарата

D4N – обрыв связи контроллера и цифрового датчика температуры поверхности нагревателя
Причины: (смотри D1N)

  • плохой контакт проводов на клемме контроллера
  • провод датчика перебит (проверьте провод) или нарушен экран на проводе датчика
  • неисправен элемент датчика
  • сопротивление датчика не соответствует диапазону рабочих пределов
  • неисправен контроллер
  • неисправен компаратор (измеритель на плате)

Как определить неисправность ошибки D4N:

  • На контроллере поменяйте местами датчики D3 и D4, если данная ошибка возникнет на датчике D3 (D3N), значит проблема в датчике, если ошибка возникнет опять на этом датчике (D4N), значит проблема на контроллере.

D4K – короткое замыкание цифрового датчика температуры поверхности нагревателя

Причины: (смотри D1K)

Решение проблемы: замена датчика

K01 – угроза заморозки водяного нагревателя по капиллярному термостату.
Причины:

  • неправильное подключение капиллярного датчика
  • сработал капиллярный термостат поверхности нагревателя

D04 – угроза заморозки водяного нагревателя по цифровому датчику температуры D4

Причины:

  • слишком низкая температура жидкого теплоносителя, подаваемого в воздухонагреватель
  • завоздушивание внутреннего контура теплообменников аппарата

Решение проблемы:

  • проверить межблочные соединения
  • проверить работу 3-ходового клапана
  • проверить напряжения питание (+24В) и управление (0…+10В)
  • проверить соответствует ли температура теплоносителя рекомендуемой производителем
  • в установках Capsule Pool и Notos проверить работу заслонок.
  • при завоздушивание стравить воздух из внутреннего контура теплообменного аппарата

D5N – обрыв связи контроллера и цифрового датчика температуры (кондиционер)

 Причины: (смотри D1N)

D5K – короткое замыкание датчика кондиционера

Причины: (смотри D1K)

Решение проблемы: замена датчика

D06 – замкнут выход D6 (датчик пожарной сигнализации)

Причины:

  • неправильная настройка сухого контакта
  • отсутствие напряжения 3,3В на контакте D6
Решение проблемы:
  • проверить монтаж
  • проверить сигнал от контроллера пожарной сигнализации
  • проверить на пульте настройку D6
  • проверить наличие напряжения 3,3 В на контакте D6

D7N – обрыв связи контроллера и датчика влажности

Причины:

  • в настройках активирован увлажнитель, но датчик влажности не подключен
  • в настройках активирована функция регулирования нагрузки вентиляторов по показаниям относительной влажности, но датчик влажности не подключен
  • отсутствие напряжения 3,3 В на контакте V+

Решение проблемы:

  • проверить межблочные соединения
  • проверить правильность подключение к плате
  • проверить наличие напряжение 3,3 Вольта  на контакте V+
  • отключение функций, требующих наличие датчика влажности

FTR – 100% засорение воздушного фильтра

Причина: истек таймер замены фильтров

Решение проблемы: заменить фильтры, после чего обнулить таймер


D08 – замкнут выход D8, принудительное отключение оборудования (перегрев нагревателя или другие причины)

Причины возникновения:

  • Нагреватель обдувается слишком малым объемом воздуха ввиду работы оборудования на излишни малой мощности
  • Не полностью открыта приточная заслонка
  • Засорение фильмов, снижение объема поступающего воздуха
  • Способы диагностики:

  • проверить на пульте настройку D8
  • проверить сопротивление на контактах D8, сопротивление у исправного датчика и настройка датчика D8 на пульте должны соответствовать друг другу.
  • сопротивление датчика D8 измерить только при выключенном нагревателе и после 10-и минутного обдува на 3-й скорости вентиляторов.
  • если датчик D8 нормально открытого типа, а сопротивление равно нулю, датчик надо заменить.
  • если датчик D8 нормально замкнутого типа, а сопротивление  бесконечно велико, датчик надо заменить.
  • если вентустановка оснащена электрическим нагревателем мощностью выше 3.0 кВт убедитесь, что время обдува ТЭН-ов после выключения оборудования больше 120 сек
D09 – замкнут выход D9, временная остановка оборудования «ПАУЗА»)

  • контроллер получил команду от внешнего источника о приостановке работы ПВУ (умный дом или что-то ещё)
  • найти источника сигнала и восстановить работу ПВУ, если нет исключающих причин (пожар или что-то ещё)

M1n – обрыв приточного вентилятора M1
  • убедитесь, что параметры питания вент оборудования соответствуют паспортным значениям!
  • проверить соединение от платы до вентилятора, при необходимости восстановить

Если вентилятор управляется фазовым методом:

  • проверить соответствующий по схеме симистор, при необходимости заменить (или заменить плату контроллера)
  • если монтаж произведен правильно, напряжение питания соответствует номиналу, а вентилятор  не вращается или обороты вентилятора не соответствует по уровню мощности заданной в настройках - проверить емкость конденсатора, при несоответствии-заменить на номинальную.
  • при обрыве или коротком замыкании обмоток вентилятора - заменить.
  • при обрыве или коротком замыкании обмоток вентилятора - заменить.
Если управление вентилятором производиться автотрансформатором:

  • проверить наличие питание 220В на плате контроллера в контактах N и M1. При отсутствии или не соответствии напряжения указанному, заменить плату.
  • при наличии рабочего напряжения на выводах N и M 1 проверить соединения между контроллером и входной клеммой автотрансформатора.
  • если управления автотрансформатором производится через 0…+10В, проверить наличие напряжение на соответствующую величину заданной мощности в настройках на пульте. при отсутствии 0…10В, заменить плату. На плате контроллера клеммы GND и 10V,  M1.
  • если монтаж произведен правильно, напряжение питания соответствует номиналу, а вентилятор  не вращается или обороты вентилятора не соответствует по уровню мощности заданной в настройках - проверить емкость конденсатора, при несоответствии-заменить на номинальную.
Если управления автотрансформатором производится через RS485:

  • проверить соединения между контроллером ( контакты А1 и В1) и автотрансформатором
  • проверить прописку вентилятора в настройках на пульте, при необходимости настроить (должно появиться изображение зеленого пропеллера напротив М1)
  • если монтаж произведен правильно, напряжение питания соответствует номиналу, а на выходе автотрансформатора напряжения нет или не соответствует по уровню мощности заданной в настройках - заменить автотрансформатор.
  • Если с автотрансформатором все в порядке, измерить емкость конденсатора и сопротивления обмоток вентилятора.Емкость конденсатора должна соответствовать номиналу, иначе заменить. При обрыве или коротком замыкании обмоток вентилятора - заменить.


M1m – перегрузка приточного вентилятора M1

  • слишком высокий ток защиты вентилятора
  • в настройках заданы слишком низкая мощность вентилятора
  • есть препятствия прохождению воздушного потока (заслонки закрыты или воздуховод забит или гибкий воздуховод сильно мятый и прочее), что приводить перегреву вентилятора
M2n – обрыв приточного вентилятора M2
  • смотри М1n
M2m – перегрузка приточного вентилятора M2
  • смотри М1m
D4F – защита водяного нагревателя от разморозки (забыли перевести оборудование в режим "ЗИМА")
  • в холодное время года включить режим  << ЗИМА >>
M1A – общая ошибка приточного вентилятора по протоколу Modbus
  • смотри М1
  • проверить монтаж проводов
M2A – общая ошибка вытяжного вентилятора по протоколу Modbus
  • смотри М1А, смотри М1

М1'A – общая ошибка третьего мотора (приточного) по протоколу Modbus
  • смотри М1А, смотри М1
М2'A – общая ошибка четвертого мотора (вытяжного) по протоколу Modbus
  • смотри М1А, смотри М1
M1Z – обрыв связи rs485 первого мотора
  • смотри М1А, смотри М1
M2Z – обрыв связи rs485 второго мотора
  • смотри М1А, смотри М1
M1’Z – обрыв связи rs485 третьего мотора
  • смотри М1А, смотри М1
M2’Z – обрыв связи rs485 четвертого мотора
  • смотри М1А, смотри М1
M1L – физическая блокировка приточного вентилятора
  • проверить зазор между лопастями вентилятора и диффузором
  • осмотреть камеру с вентилятором на предмет физических повреждений лопастей, стоек вентилятора и т.д и тп
M2L – физическая блокировка вытяжного вентилятора
  • смотри М1L
M1’L – блокировка третьего мотора (физически)
  • смотри М1L
M2’L – блокировка четвертого мотора (физически)
  • смотри М1L
M1D – ошибка внутренних датчиков приточного вентилятора
  • перегрузка вентилятора, проблема с узлом питания вентилятора, проблема с узлом управление
M2D – ошибка внутренних датчиков вытяжного вентилятора
  • смотри М1D
M1’D ошибка внутренних датчиков  третьего мотора
  • смотри М1D
M2’D – ошибка внутренних датчиков  четвертого мотора
  • смотри М1D
M1H – перегрев приточного вентилятора
  • смотри М1m
M2H – перегрев вытяжного вентилятора
  • смотри М1m
M1’H – перегрев  третьего мотора
  • смотри М1m
M2’H – перегрев  четвертого мотора
  • смотри М1m
M1P – перегрев обмотки приточного вентилятора
  • измерить емкость конденсатора цепи питания вентилятора и сопротивления обмоток вентилятора.Емкость конденсатора должна соответствовать номиналу, иначе заменить. При обрыве или коротком замыкании обмоток вентилятора - заменить.
M2P – перегрев обмотки вытяжного вентилятора
  • измерить емкость конденсатора цепи питания вентилятора и сопротивления обмоток вентилятора.Емкость конденсатора должна соответствовать номиналу, иначе заменить. При обрыве или коротком замыкании обмоток вентилятора - заменить.
M1’P – перегрев  обмотки третьего мотора
  • измерить емкость конденсатора цепи питания вентилятора и сопротивления обмоток вентилятора.Емкость конденсатора должна соответствовать номиналу, иначе заменить. При обрыве или коротком замыкании обмоток вентилятора - заменить.
M2’P – перегрев  обмотки четвертого мотора
  • измерить емкость конденсатора цепи питания вентилятора и сопротивления обмоток вентилятора.Емкость конденсатора должна соответствовать номиналу, иначе заменить. При обрыве или коротком замыкании обмоток вентилятора - заменить.
M1F – просадка фазы приточного вентилятора (для трехфазных моторов), перенапряжение (для однофазных моторов)
  • восстановить подачу номинального напряжение сети
M2F – просадка фазы вытяжного вентилятора (для трехфазных моторов), перенапряжение (для однофазных моторов)
  • восстановить подачу номинального напряжение сети
M1’F – просадка фазы(для 3-х ф. мотора), перенапряжение (для однофазного мотора)3-го мотора
  • восстановить подачу номинального напряжение сети
M2’F – просадка фазы(для 3-х ф. мотора), перенапряжение (для однофазного мотора)4-го мотора
  • восстановить подачу номинального напряжение сети
Cht – нарушена частота процессора на контроллере
  • заменить плату контроллера на заведомо исправную
D1M – перегрев на датчике D1 (+50)
  • датчик находиться под прямыми лучами солнца
  • датчик находиться вблизи какого-то нагревателя
  • проверить сопротивление датчика
D2M – перегрев на датчике D2 (+75)
  • проверить настройки нагревателя
  • проверить место установки датчика (должен быть установлен как можно дальше (не меньше 1,5 -2,0 метра) от выходного кольца на установке в канале подачи воздуха в помешение)
  • проверить сопротивление датчика
RSG – обрыв связи по RS485 с геотермальным контуром
  • проверить монтаж, при необходимости восстановить соединение
  • проверить наличие геотермального контура, в случае его отсутствия отключить его в настройках вент оборудования
D10N – обрыв связи геоконтроллера и цифрового датчика температуры (ЗЕМЛЯ)
  • проверить монтаж, при необходимости восстановить соединение
D10K – короткое замыкание цифрового датчика температуры (ЗЕМЛЯ)
  • проверить монтаж, при необходимости восстановить соединение
  • заменить датчик
D11N – обрыв связи геоконтроллера и цифрового датчика температуры (УЛИЦА)
  • проверить монтаж, при необходимости восстановить соединение
D11K – короткое замыкание цифрового датчика температуры (УЛИЦА)
  • проверить монтаж, при необходимости восстановить соединение
  • заменить датчик

RSB – обрыв связи по RS485 с блоком реле (БЛОК РЕЛЕ ЭЛЕКТРИЧЕСКОГО, МНОГОСТУПЕНЧАТОГО НАГРЕВАТЕЛЯ)
  • проверить монтаж, при необходимости восстановить соединение
  • проверить наличие многоступенчатого нагревателя, в случае его отсутствия отключить данную функцию в настройках вент оборудования
D12 – замыкание сухого контакта 1 блока реле
D13 – размыкание сухого контакта 2 блока реле
RSH – обрыв связи по RS485 с блоком преднагревателя
  • проверить монтаж, при необходимости восстановить соединение
  • проверить наличие преднагревателя, в случае его отсутствия отключить данную функцию в настройках вент оборудования
BD1 – ошибка датчика D1 блока преднагревателя
BD2 – ошибка датчика D2 блока преднагревателя
BD3 – ошибка датчика D3 блока преднагревателя
BW3 – защита обратной воды по датчику d3  блока преднагревателя
  • температура теплоносителя ниже температуры защиты
H485 – обрыв связи по RS485 с блоком реле адиабатического увлажнителя
  • проверить монтаж, при необходимости восстановить соединение
  • проверить наличие преднагревателя, в случае его отсутствия отключить данную функцию в настройках вент оборудования
HD1K – короткое замыкание датчика D1 блока реле адиабатического увлажнителя
HD2K – короткое замыкание датчика D2 блока реле адиабатического увлажнителя
HD3K – короткое замыкание датчика D3 блока реле адиабатического увлажнителя
HD1N – обрыв датчика D1 блока реле адиабатического увлажнителя
  • проверить монтаж, при необходимости восстановить соединение
HD2N – обрыв датчика D2 блока реле адиабатического увлажнителя
  • проверить монтаж, при необходимости восстановить соединение
HD3N – обрыв датчика D3 блока реле адиабатического увлажнителя
  • проверить монтаж, при необходимости восстановить соединение

HD2 – угроза замерзание по датчику D2 блока реле адиабатического увлажнителя
H06N – обрыв датчика влажности D6 блока реле адиабатического увлажнителя

Коды ошибок для осушителей воздуха OS и OSD:

TM - часы неисправны

Причина:

  • неисправна плата пульта управления
Решение проблемы: заменить пульт управления ПВУ

485 - обрыв связи между пультом управления и контроллером

Причины:

  • неправильное подключение проводов к клеммам 3 и 4
  • провод управления проложен параллельно с силовыми проводами
  • используется не экранированный провод
  • отсутствует заземление на корпусе
  • неисправен контроллер
  • неисправен пульт управления

F1 - 100% засорение воздушного фильтра, необходимо заменить фильтр и обнулить работу фильтра.
CR - перегрев воздушного конденсатора

Причины:

  • вентилятор неисправен
  • забит воздушный фильтр, или испаритель, или конденсатор или иное препятствие прохождению воздушного потока
  • высокая температура забираемого воздуха
  • слишком сильно открыт подмес свежего воздуха

D0 - обрыв связи пульта и датчик влажности

Причины:

  • неисправен датчик
Решение проблемы:
  • заменить датчик
  • проверить правильность подключения

D1N - обрыв связи контроллера и датчика испарителя

  • проверить сопротивление датчика
  • проверить монтаж
  • неисправен датчик, заменить датчик

D1K - короткое замыкание датчика испарителя

  • проверить монтаж
  • неисправен датчик, заменить датчик

D2N - обрыв связи контроллера и датчика конденсатора

Причины:

  • плохой контакт проводов на клемме контроллера
  • провод датчика перебит (проверьте провод) или нарушен экран на проводе датчика
  • неисправен элемент датчика
  • неисправен контроллер

Как определить неисправность:

  • На контроллере поменяйте местами датчики D1 и D2, если данная ошибка возникнет на датчике D1 (D1N), значит проблема в датчике, если ошибка возникнет опять на этом датчике (D2N), значит проблема на контроллере.

D2K - короткое замыкание датчика конденсатора
D3 (старая версия контроллера) - принудительное отключение осушителя (пожар, перегрев вентилятора, перегрев компрессора или другие причины)
D3 (новая версия контроллера) - нет связи между цифровым датчиком влажности с контроллером
D4 (новая версия контроллера) - принудительное отключение осушителя (пожар, перегрев вентилятора, перегрев компрессора или другие причины)
Zn0 - высокая температура на испарителе в течении 5 минут при включенном компрессоре:

Причины:

  • отсутствует охлаждение во фреоновом контуре
  • высокая температура в помещении
  • отключение компрессора по перегреву (термореле компрессора)
  • неправильная подключение 3-х фазного питания (перефазировка)
  • забит воздушный фильтр, или испаритель, или конденсатор или иное препятствие прохождению воздушного потока
  • высокая температура забираемого воздуха
  • слишком сильно открыт подмес
M1n - обрыв 1-го мотора по току
M1m - перегрузка 1-го мотора по току
D1 - неисправность датчика конденсатора (неправильные показания)
D2 - неисправность датчика испарителя (неправильные показания)
D3V - неисправность датчика влажности (неправильные показания)
D3N - обрыв связи контроллера и датчика влажности
D3K - короткое замыкание датчика влажности
