Почему стоит выбрать вентиляцию с рекуперацией: ответ специалистов

«Как выбрать вентиляционное оборудование с рекуперацией тепла? Где и как его установить? Какие помещения к нему можно подключить, а какие нельзя?»

В рамках проекта «ДОМ ЗА ГОД» с FORUMHOUSE специалисты компании TURKOV поделились ответами на самые актуальные вопросы о подборе и монтаже вентиляционных систем с рекуперацией тепла.

Приточно-вытяжная установка со встроенным теплообмеником, который мы называем рекуператором, является многофункциональным и энергоэффективным решением. Одна из таких установок была введена в эксплуатацию на строительной площадке проекта, поэтому мы решили подробнее рассказать о причинах выбора именно такого типа вентиляционного оборудования.

Почему на объекте была подобрана приточно-вытяжная система?

Для ответа на этот вопрос необходимо разобраться в том, какой может быть вентиляция:

1. Естественная вентиляция. Работает по принципу разницы давлений и ненадёжна в летние периоды. Чтобы свежий воздух поступал в помещение — монтируют приточные клапаны в оконную раму, а для создания тяги используют вытяжные воздуховоды. Решение достаточно простое, однако его эффективность низкая.
2. Комбинированный тип системы. Способ организации вентилирования помещения с механическим оборудованием для подачи свежего воздуха и воздуховодами для отведения отработанного или наоборот. Это более эффективный вариант в сравнении с естественным типом вентиляции, однако по функционалу и возможностям регулирования параметров он значительно уступает принудительному, следующему способу.
3. Принудительная вентиляция. Система, отличающаяся наибольшей энергоэффективностью и гибкостью работы. Представляет собой полностью автоматизированную вентиляционную сеть, включающую приточно-вытяжную установку, которая управляет движением воздушных потоков.

Тенденции строительной отрасли и растущие требования к комфорту квартир и домов приводят к тому, что жилое пространство целесообразнее оснащать многофункциональной и энергоэффективной принудительной вентиляцией с рекуперацией тепла.

Почему выбрали оборудование с рекуператором?

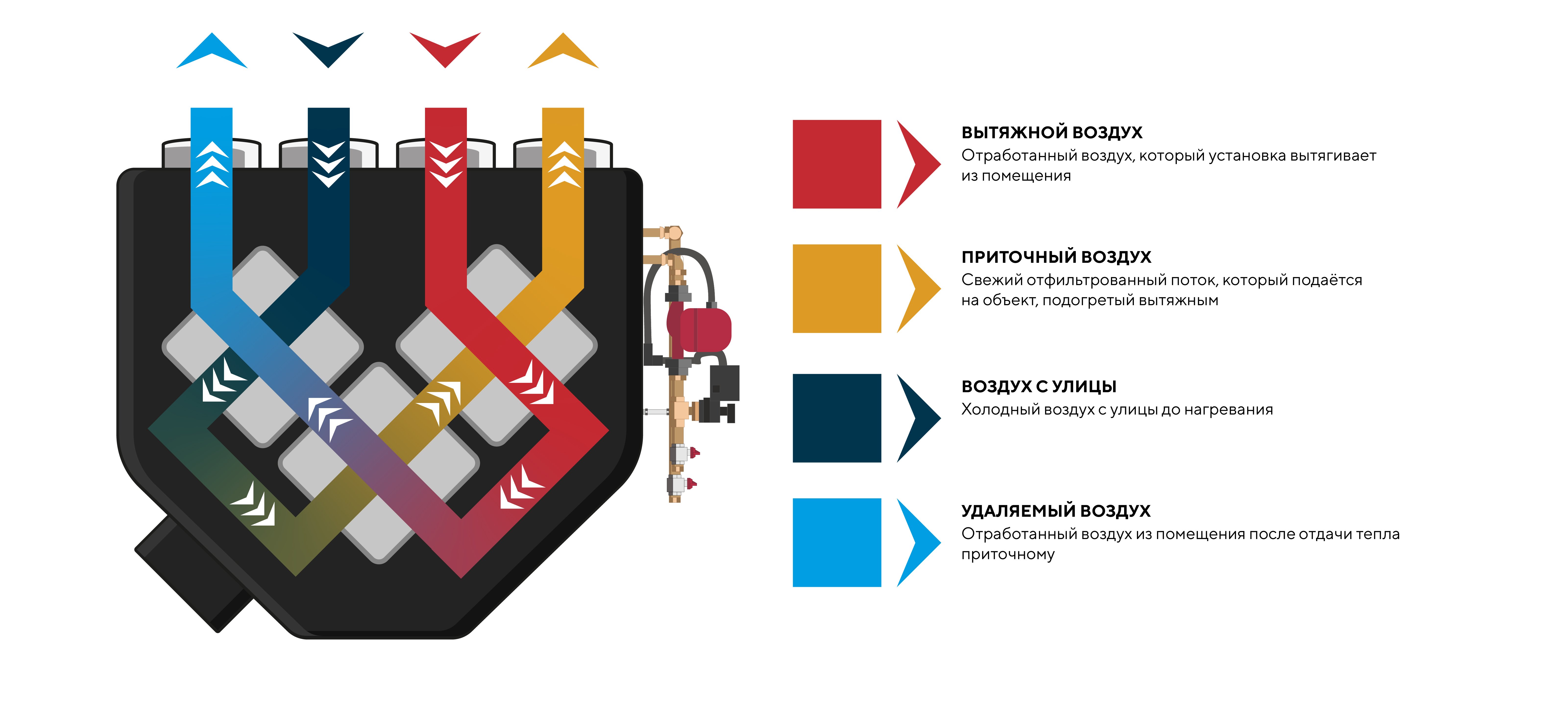

Во время работы приточно-вытяжной установки с рекуперацией часть тепла из вытяжного воздушного потока передается приточному воздуху с улицы. А значит тепло из помещения не выбрасывается на улицу, а возвращается в дом.

Если рекуператор имеет полимерную мембрану, то приточному потоку передаётся ещё и влага. Это позволяет в зимний период частично сохранять влажность в помещении, не пересушивая воздух из-за полной замены влажного потока сухим с улицы.

На что стоит обратить внимание при выборе установки с рекуператором?

Оборудование должно подбираться в зависимости от размеров (объёма помещения, высоты потолков, количества подключаемых комнат) и требований к объекту, иначе его работа будет напрасной. А значит первым делом необходимо изучить технические возможности установки: сколько она сможет подавать свежего воздуха на объект.

Самостоятельный расчёт требуемой производительности вентиляционной системы для человека непосвящённого является сложной задачей, требующей знаний санитарных и строительных нормативов, законов динамики воздушных потоков и всех нюансов помещений.

Основным расчётным параметром является объём воздуха, который должен поступать в помещение в течение одного часа. Согласно санитарным нормам на каждого взрослого человека должно подаваться минимум 30 м³ при его минимальной активности. На практике производительность приточно-вытяжной вентиляции должна быть выше, так как есть потеря на сопротивление в воздуховодах и прочие факторы.

Поэтому расчёты стоит доверить специалистам или в случае ошибки замена вентиляционного оборудования обойдётся в крупную сумму.

Но допустим все расчёты у нас на руках. А значит следующим пунктом подбора оборудования станет выбор типа рекуператора.

Выбор приточно-вытяжной установки по типу рекуператора

На сегодняшний день широко используются роторные рекуператоры и пластинчатые. Различаются они как по техническим характеристикам, так и по принципу работы.

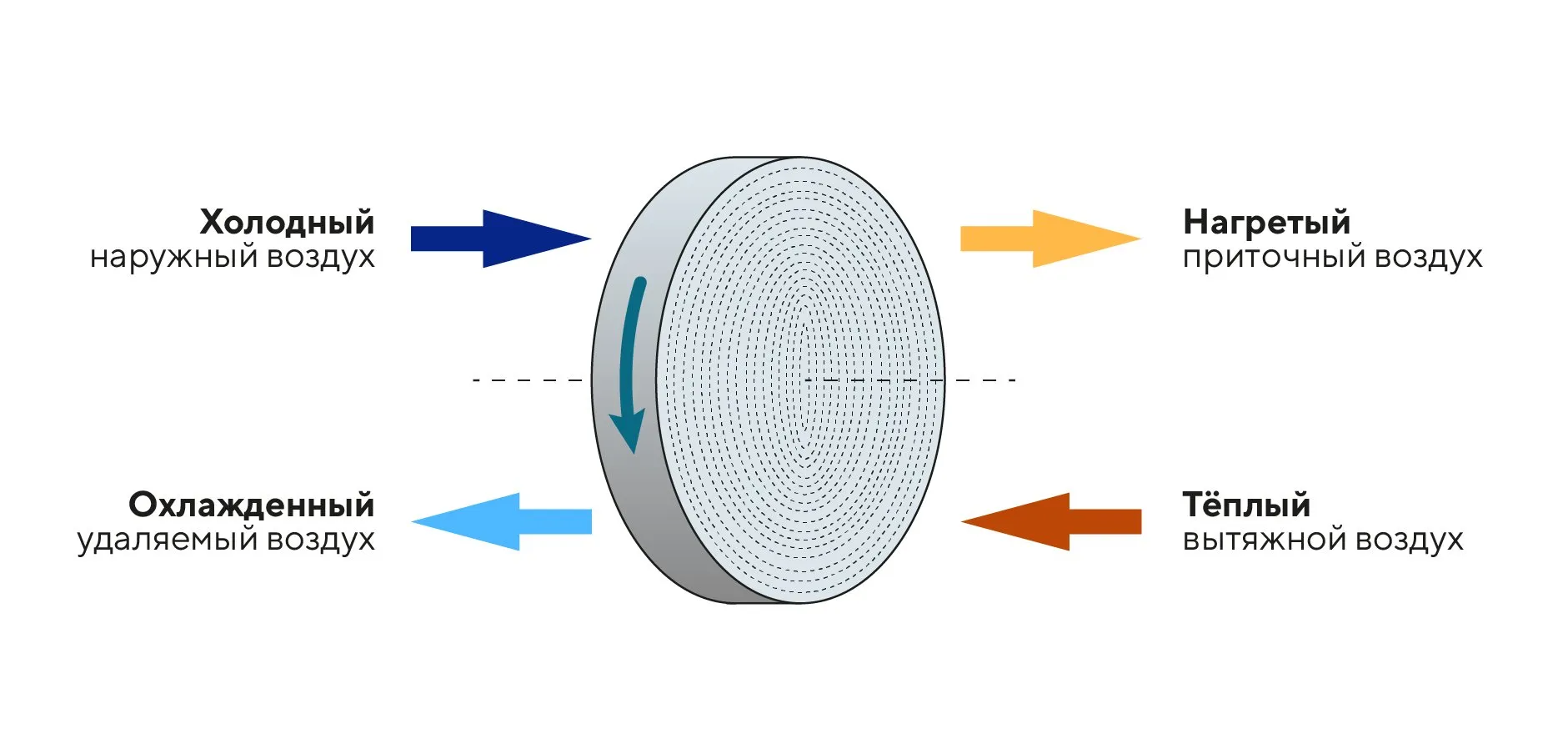

Роторный рекуператор

Это теплообменник в виде барабана. По мере его движения тепло от вытяжного воздуха передаётся приточному, однако это приводит к небольшому смешиванию потоков.

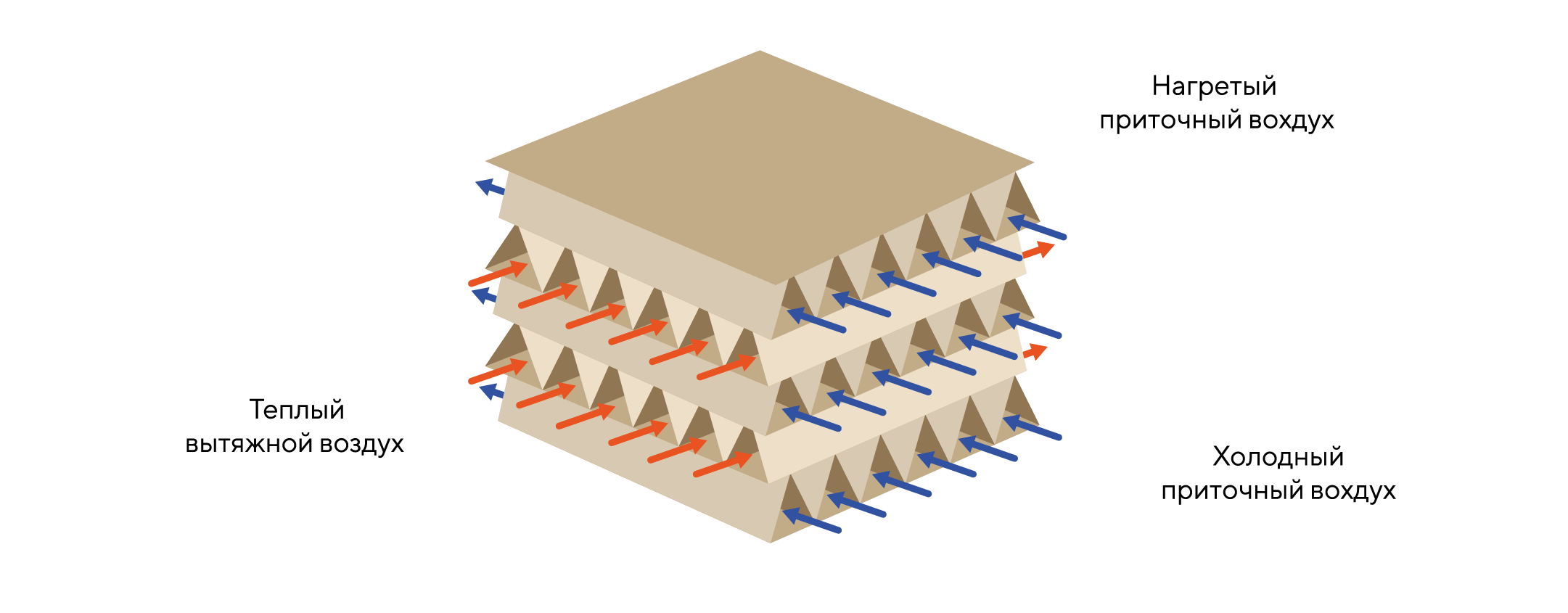

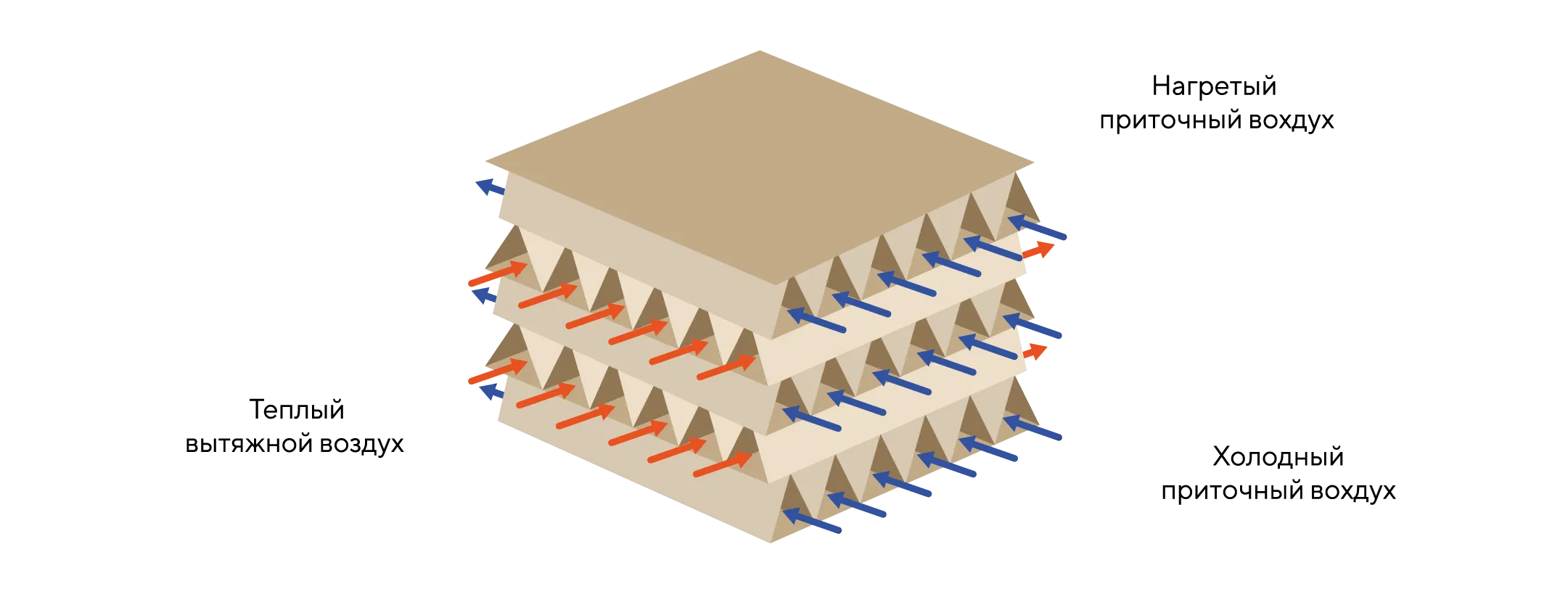

Пластинчатый рекуператор

Представляет собой набор изогнутых пластин и исключает смешивание потоков.

Однако для больших показателей передачи тепла необходимо большее количество ступеней (кубиков) рекуператора, а значит в сравнении с установкой с роторным теплообменником той же производительности, приточно-вытяжная система с пластинчатым рекуператором может уступать ей по габаритам.

КПД является одной из основных характеристик рекуператора. Чем больше КПД рекуператора — тем больше он передаёт тепла обратно в помещение и тем ниже температура, в которой может работать приточно-вытяжная установка.

Например, модель с КПД 89% передачи тепла отлично работает без преднагревателя в условиях до −45 ℃. Но ставить её в регионах, где температура зимой не опускается ниже −18 ℃ — нецелесообразно и стоит рассмотреть оборудование с КПД 65% для работы в условиях до −25 ℃.

На что ещё стоит обратить внимание при выборе приточно-вытяжной установки?

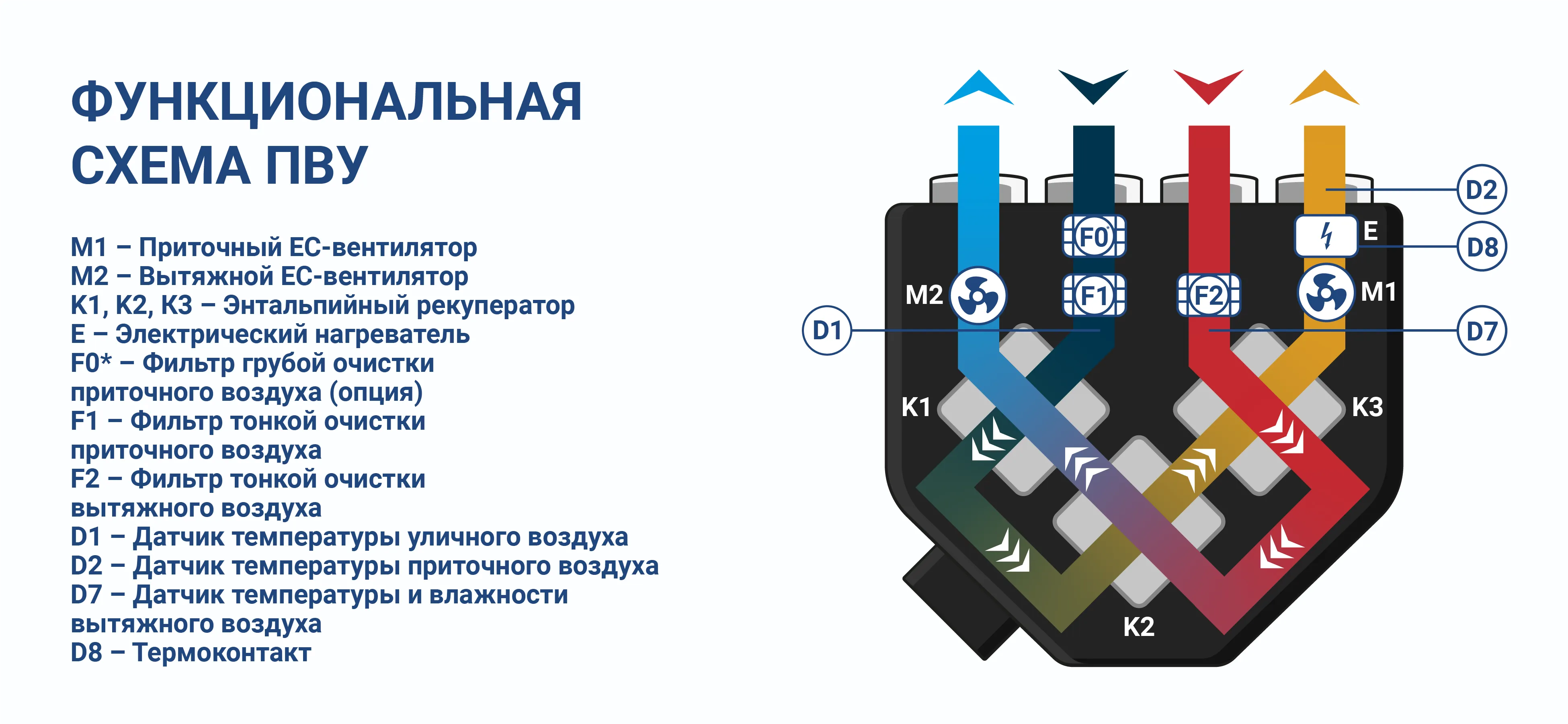

Чтобы не приходилось ежеминутно заботиться о состоянии климата в помещении и вручную его регулировать — современные вентиляционные системы оснащаются надёжной автоматикой. Датчики в приточно-вытяжной установке позволяют считывать параметры воздуха и давления, подавая сигналы системе о том, что показатели, например, нагревателя, необходимо скорректировать под условия, заданные пользователем.

Дополнительно можно повысить комфорт в помещении с помощью следующих опций:

• Датчик углекислого газа. Особенно актуально, если количество человек в помещении нестабильное — система подстраивает расход воздуха так, чтобы компенсировать накопления CO₂ в помещении по мере повышения нагрузки.
• VAV- и StereoVAV-система. Опция, позволяющая автоматически компенсировать снижение давления по мере загрязнения фильтров, поддерживая заданный расход воздуха.
• Фильтры более высокой степени очистки. В случае, если базовой комплектации недостаточно — приточно-вытяжную установку можно дополнить двойной фильтрацией или заменить стандартный фильтр на вариант с более высокой степенью очистки.
• Канальное оборудование. А именно канальный охладитель, адиабатический увлажнитель или очиститель с четырёхступенчатой фильтрацией. Они позволяют значительно повысить комфорт в помещении.

Современные модели приточно-вытяжных установок также имеют множество способов управления параметрами: с помощью мобильного приложения, пульта, приложений «Умный дом» по протоколам ModBus или MQTT и голосового помощника Алиса.

Отдельно стоит обратить внимание на уровень шума, который создаёт установка при работе, особенно если планируется её установить близко к жилому пространству.

Он напрямую зависит от:

• вентиляторов в оборудовании;
• корпуса, из которого сделан материал;
• того, где будет установлена приточно-вытяжная система;
• того, будут ли шумоглушители;
• и прочих параметров.

Сегодня в бытовых моделях часто используются выравнивающие решётки, позволяющие снизить уровень шума.

Рекомендации по монтажу приточно-вытяжного оборудования

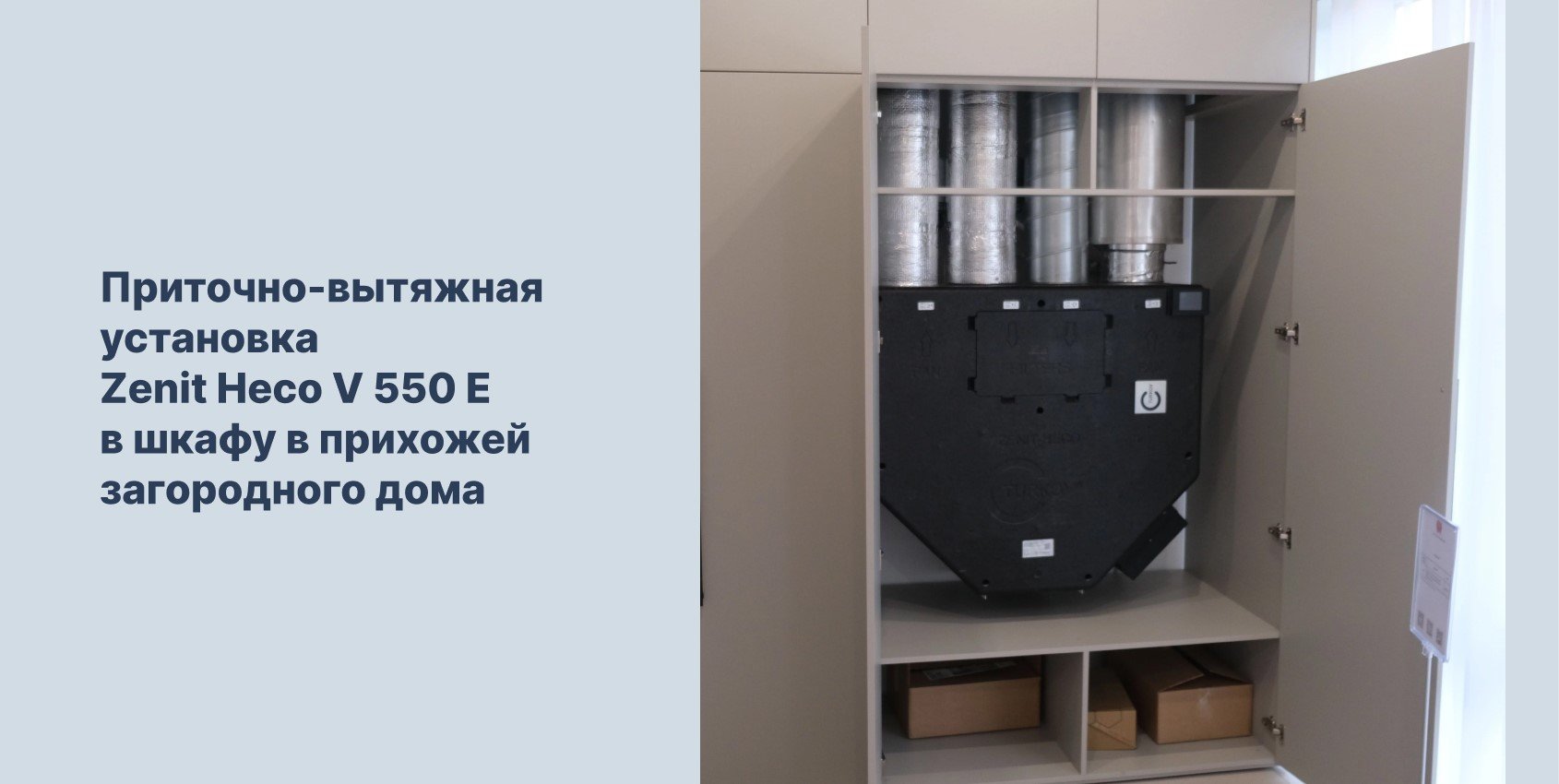

Приточно-вытяжную установку с рекуперацией тепла можно устанавливать на стене, полу или крыше под навесом. Чаще всего для этого используют котельные и тёплые чердаки или подвалы, то есть любые отапливаемые помещения. В квартире для такой задачи, например, подойдёт балкон или свободное гардеробное пространство.

При этом положение оборудования зависит от его особенностей:

• Приточно-вытяжную установку с пластинчатым рекуператором и электрическим нагревателем можно монтировать в любом положении, но если нагреватель жидкостный, то смесительным узлом вниз устанавливать её нельзя.
• Приточно-вытяжную установку с роторным рекуператором можно монтировать только в вертикальном положении. Такое ограничение возникает ввиду особенностей работы ротора.
• Приточно-вытяжную установку со встроенным охладителем можно размещать также только в вертикальном положении, так как оборудование имеет фреоновый контур.

Вентканалы и воздуховоды, если они проходят через неотапливаемые помещения или улицу, следует утеплять.

Так или иначе, место для монтажа оборудования во многом определяется возможностями объекта и габаритами устройства, однако для технического обслуживания всегда должно оставаться пространство.

Какие помещения можно подключить к приточно-вытяжной установке с рекуператором?

Несмотря на идеи и разного рода реализации проектов с подключением кухни и ванной в интернете, добавлять такие помещения к приточно-вытяжной системе не рекомендуется.

Стандартно вытяжные каналы подводят к прихожим, техническим помещениям и коридорам, то есть помещениям общего пользования, а приточными оснащают спальни, залы и кабинеты, то есть все жилые помещения.

Кухни и ванные стоит комплектовать отдельными вытяжками, утилизирующими отработанный воздух в общедомовую вентиляционную сеть или на улицу, иначе рекуператор может быть повреждён.

Работы по установке и обслуживанию приточно-вытяжного оборудования должны производится строго по инструкции от производителя, а к монтажным работам должны быть привлечены грамотные специалисты.

Проекты с нашим оборудованием мы иногда публикуем в специальном разделе на сайте и снимаем в обзорах. Если вам необходима помощь в подборе оборудования — достаточно оставить заявку в шапке сайта, и мы с вами свяжемся.
