Воздушные заслонки предназначены для ограничения движения воздуха в канале при выключенном оборудовании или при деактивации клапана (в VAV-системах).
Важно! Воздушные заслонки не входят в базовый комплект приточно-вытяжного оборудования. Их можно сразу заложить в комплект в качестве платной опции или приобрести отдельно по необходимости.
Конструкция заслонки
Изделие состоит из воздушного клапана с резиновым уплотнителем и электропривода с возвратной пружиной, питаемого от сети 220 В / 50 Гц.
- В комплектных приводах установок TURKOV (ПУ, ВУ, ПВУ) обрезаются провода, которые не требуются для функционала оборудования.
- Отдельные заслонки с приводом поставляются без изменений проводки.
Размещение заслонок
Воздушные заслонки монтируются в приточно-вытяжную систему следующим образом:
- Первая — в сеть воздуховодов, в канал забора воздуха с улицы, максимально близко к стыку тёплой и холодной зон.
- Вторая — в сеть воздуховодов, в канал выброса воздуха на улицу, максимально близко к стыку тёплой и холодной зон.

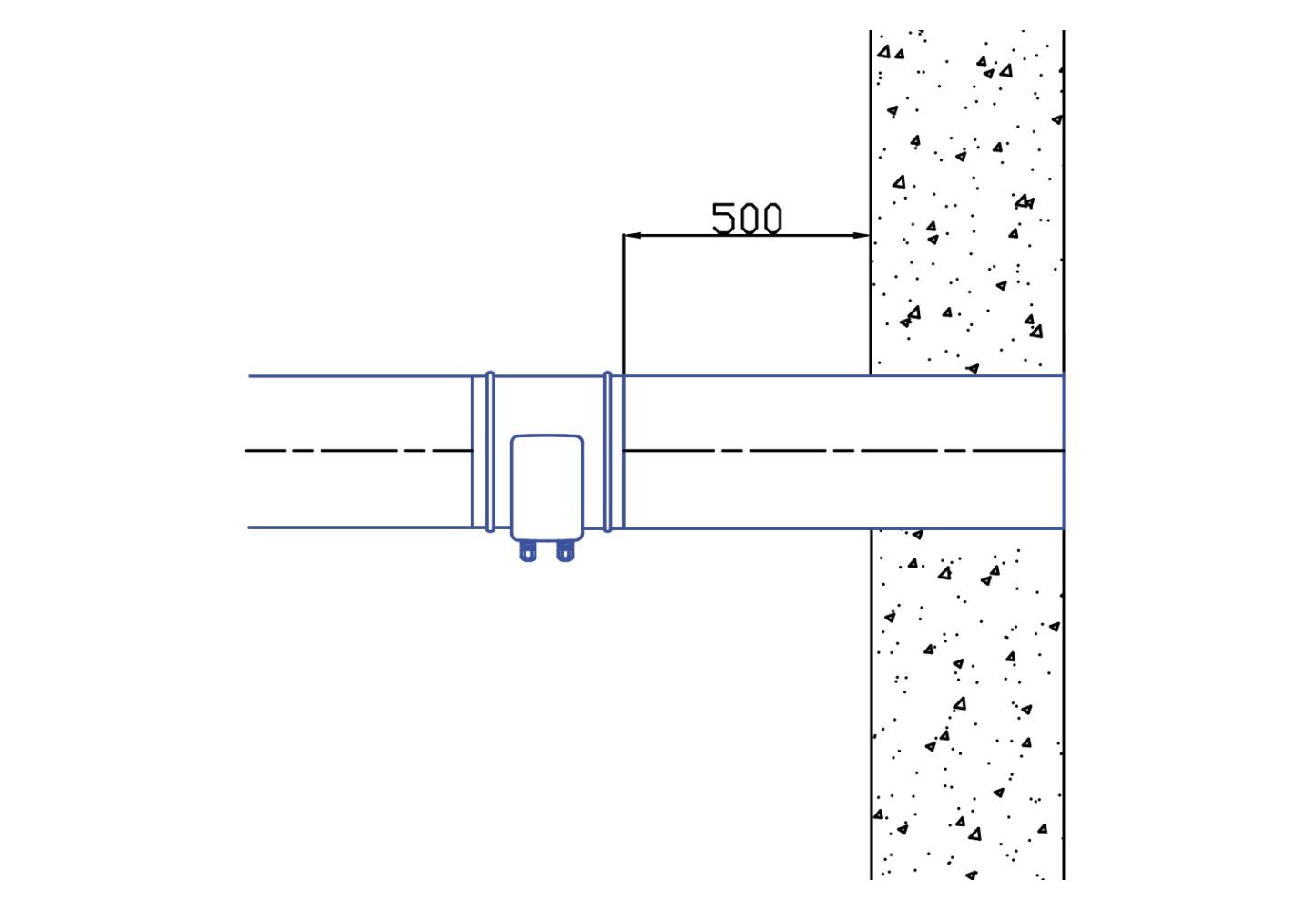

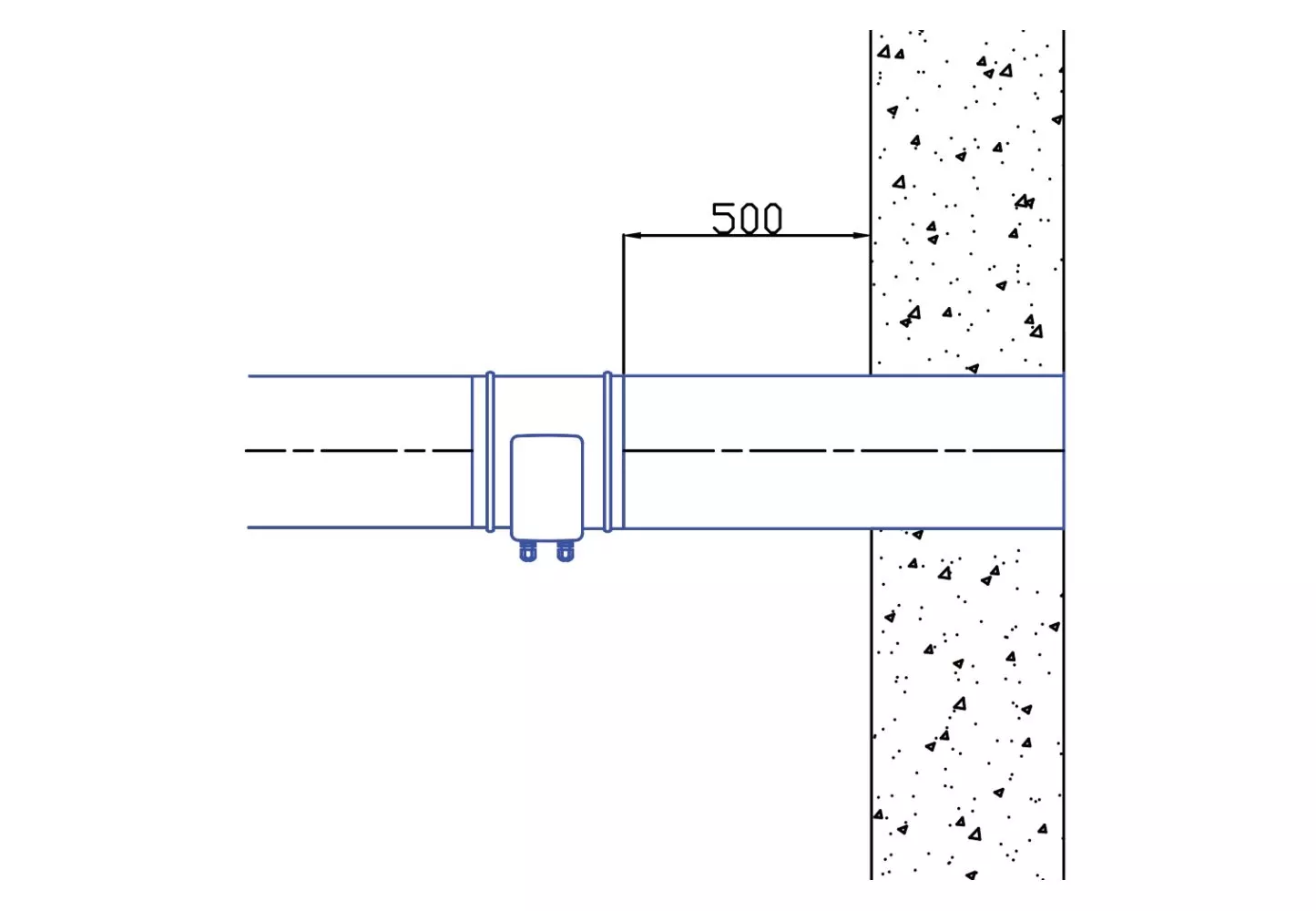

Заслонки размещаются на расстоянии около 0,5 м от ограждающих конструкций.
Подключение заслонок

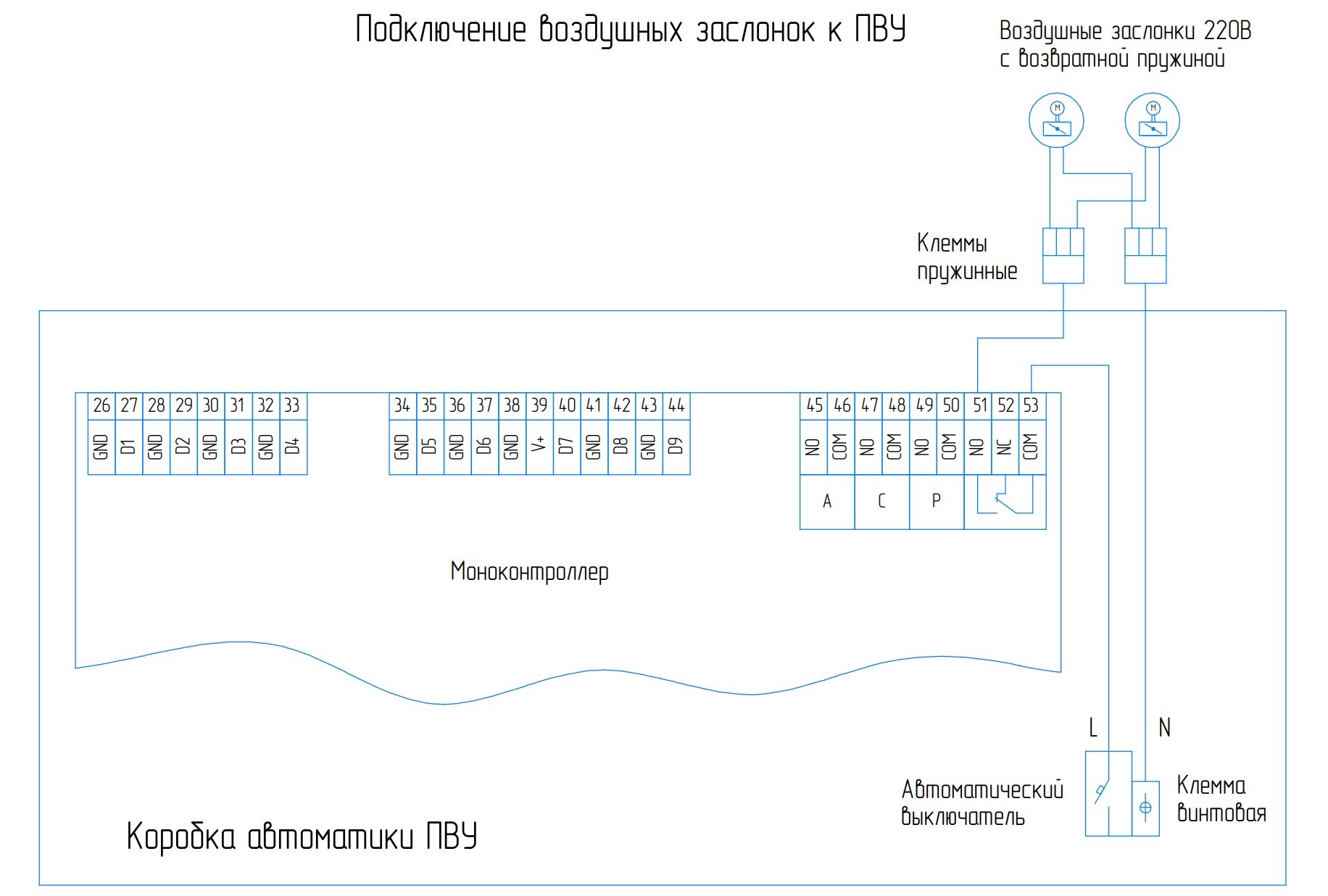

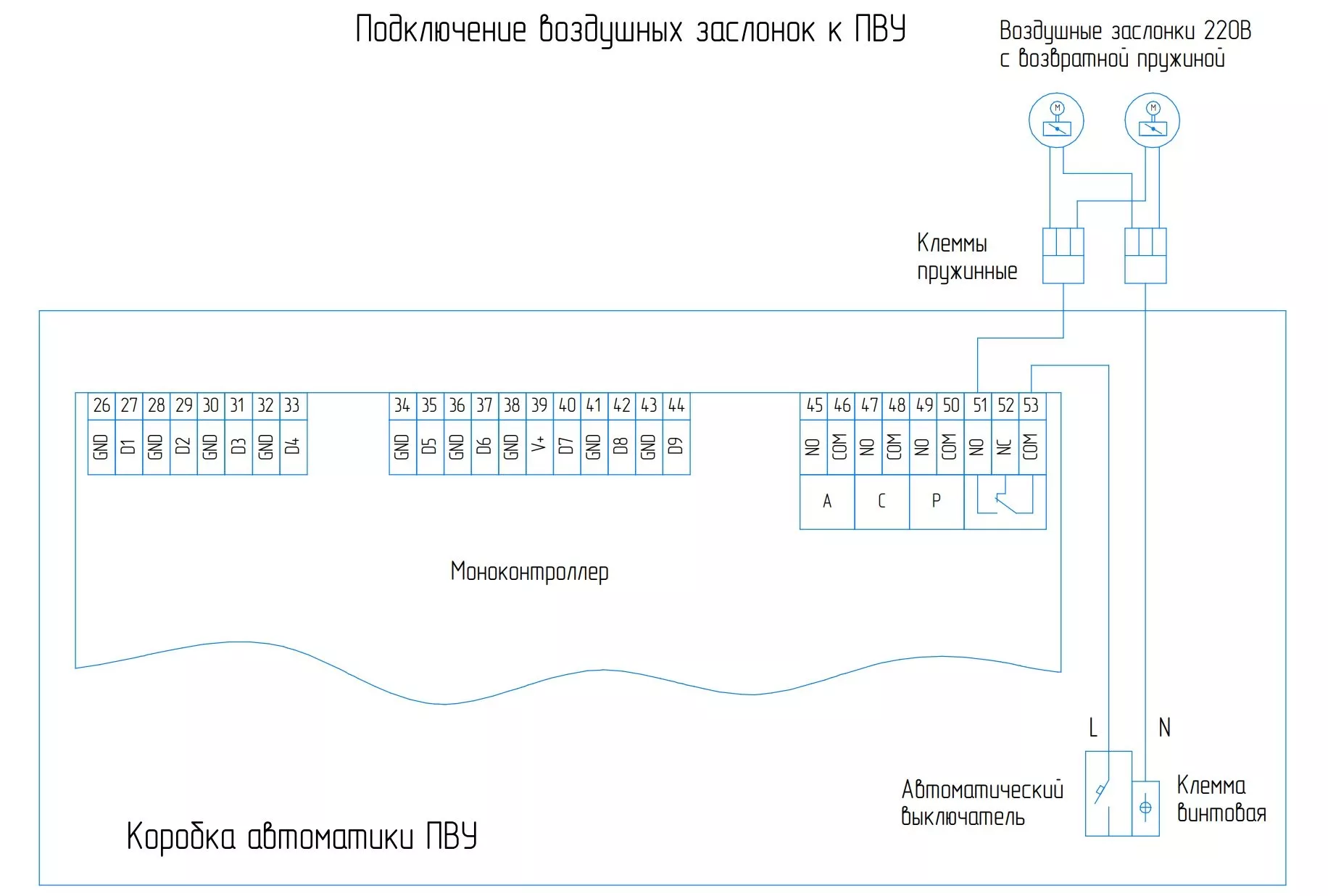

После установки воздушных заслонок в каналах — соедините контакты, согласно схеме подключения, приведённой ниже. Внешнее питание для подключения заслонок не требуется.
