При проектировании системы вентиляции учитывается расход воздуха и его распределение по объекту. Внимание чаще всего сосредоточено на установке, воздуховодах, решётках и автоматике. Заслонки при этом нередко воспринимаются как второстепенный элемент, который учитывается последним.
На практике воздушная заслонка — это ключевой узел, который напрямую влияет на:
- безопасность здания;
- энергоэффективность системы;
- возможность гибкого управления воздухом;
- комфорт пользователей.
Поэтому при закладывании бюджета на вентиляцию заслонки нужно учитывать сразу. Ошибка на этом этапе часто приводит либо к перерасходу средств в будущем, либо к невозможности реализовать нужные сценарии работы системы, либо к систематическому выхолаживанию помещения.
Какие бывают воздушные заслонки и чем они отличаются
Заслонки классифицируют по типу управления на ручные и оснащённые электроприводом.
Однако ни один из вариантов не является универсальным — каждый подходит для определённых случаев.

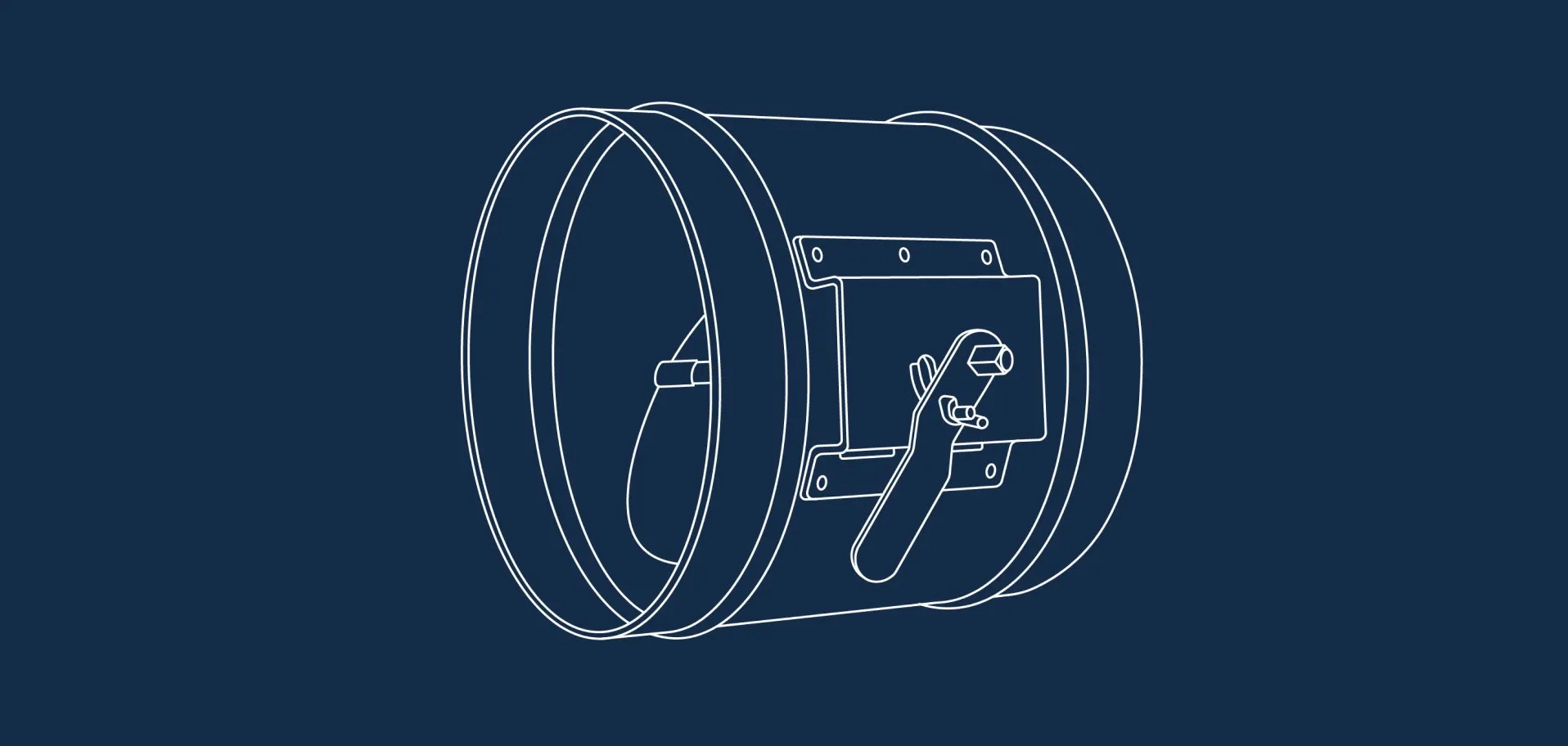

Заслонки с ручным управлением
Это самые простые заслонки, положение которых задаётся вручную — с помощью рычага или винтового механизма.
Их ключевая особенность состоит в том, что настраиваются они один раз — при пусконаладочных работах. После балансировки система практически не изменяется.
Такие заслонки не участвуют в автоматическом управлении системой и не меняют своего положения в процессе эксплуатации.
В каких случаях необходима такая заслонка
Заслонки с ручным управлением применяются при балансировке системы. Классическим примером может послужить длинный воздуховод с множеством ответвлений.
Если не отрегулировать принцип распределения потока по помещениям, то ближайшие к вентилятору решётки получат избыток воздуха, а до дальних помещений воздуху просто не хватит «сил» добраться, поскольку воздух идёт по пути наименьшего сопротивления.
Ручные заслонки позволяют увеличить сопротивление на ближних участках и сбалансировать расход воздуха по всем веткам.
Важно понимать, что после балансировки такие заслонки не предназначены для регулярного управления и использовать их для «включения / выключения помещений» нельзя.
Заслонки с электроприводом
Заслонки с электроприводом — это уже часть автоматизированной системы вентиляции. Именно здесь важно разделять их на два принципиально разных типа, потому что они решают разные задачи.

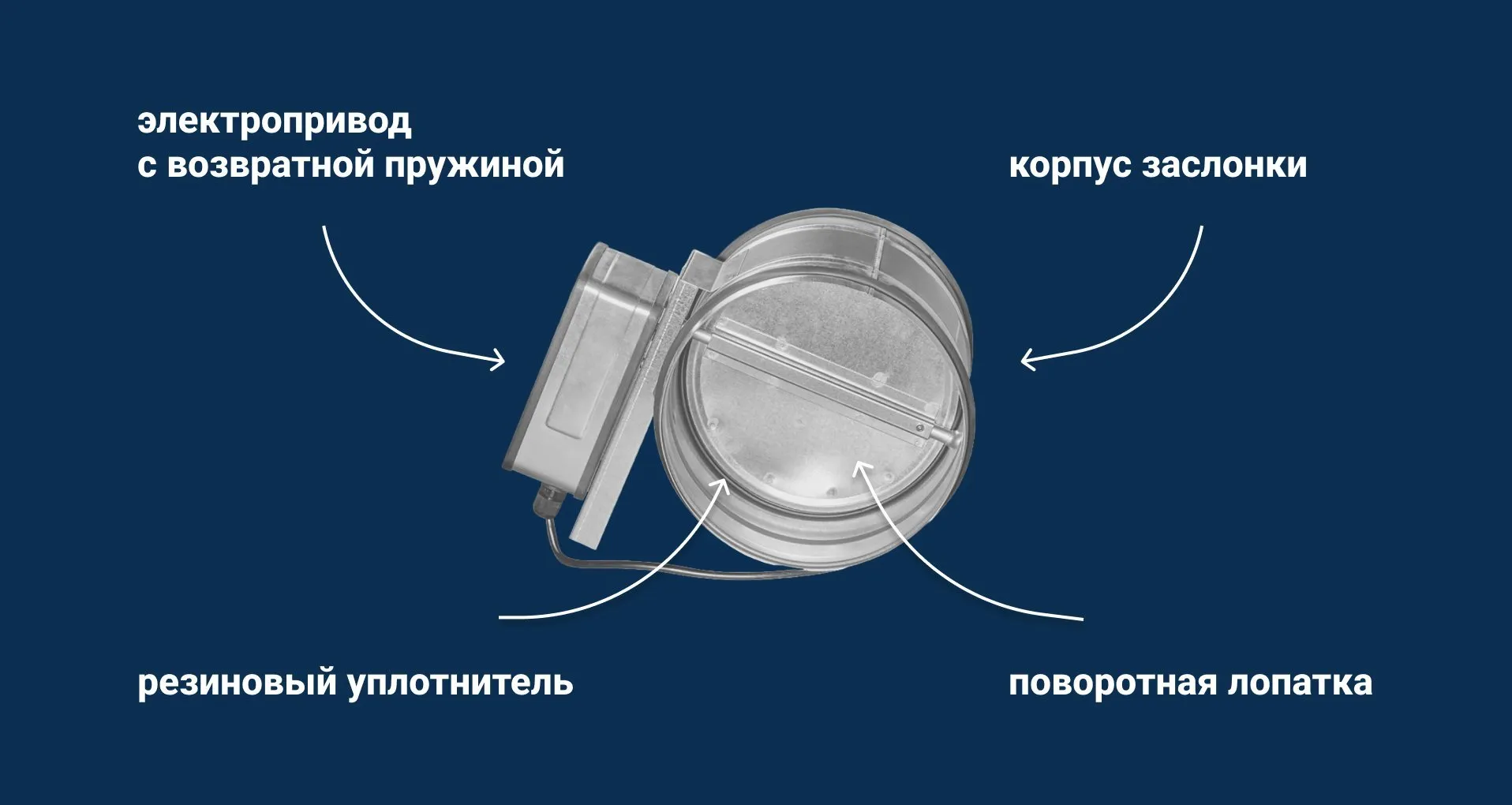

On / Off заслонки с возвратной пружиной
Это заслонки, которые имеют всего два положения: открытое и закрытое. И их отличительная особенность — возвратная пружина.
Что это даёт: при наличии питания заслонка удерживается в рабочем положении, а при отключении электричества, в том числе аварийном, она автоматически закрывается. Этот тип заслонок имеет защитную функцию, а не регулирующую и могут быть уже встроены в оборудование.
В каких случаях необходима такая заслонка
Основная задача заслонок on/off — защита системы и здания. В обязательном порядке они должны устанавливаться на приточном канале свежего воздуха и на вытяжном в целях безопасности системы и сохранения тепла в помещении, а также в местах, где важно гарантированно перекрыть воздух при аварии.
Например, в зимний период при температуре в −20 °C ночью вентиляционная установка отключается из-за перебоя в сети электропитания. Если заслонки нет — холодный воздух начинает свободно поступать внутрь по воздуховодам. В результате по помещению гуляет холод, воздуховоды промерзают, а после устранения неполадок потребуется прогрев всего помещения.
Заслонка с возвратной пружиной при отключении питания закрывается автоматически. Так вся вентиляционная сеть и здание надёжно защищены от промерзания.
Заслонки с плавным управлением 0...10 В
Такие заслонки подключаются к автоматике системы, имеют плавное регулирование от 0 до 10В и относятся к инструментам «умной» вентиляции. Они позволяют устанавливать степень перекрытия канала в любом промежуточном положении, а не только в открытом или закрытом и используются в системах: VAV, зонального управления и с переменным расходом воздуха.
Этот тип заслонок не является аварийным по умолчанию, однако даёт максимальную гибкость в управлении.
Они применяются, когда необходимо:
- менять расход воздуха в зависимости от потребности;
- отключать или частично ограничивать отдельные зоны;
- поддерживать заданные параметры по датчикам (CO₂,влажность, присутствие).
Например, если в загородном доме или в офисе в дневное время используются только общие зоны, а в вечернее и ночное время — спальни и отдельные кабинеты, то заслонки с плавным управлением позволяют автоматически или с помощью пультов и мобильных приложений, уменьшать или увеличивать подачу воздуха в требуемые пространства, перераспределяя и сохраняя тепло и электроэнергию.
Именно на таких заслонках строятся VAV и StereoVAV-системы. О принципе работы этих систем вы можете подробнее узнать из статьи.
Важные моменты монтажа заслонок
Вне зависимости от типа, при установке заслонок есть несколько принципиальных правил.
- Большинство заслонок допускают монтаж в любом положении, но важно соблюдать рекомендации производителя по ориентации привода.
- Заслонка должна быть доступна для обслуживания.

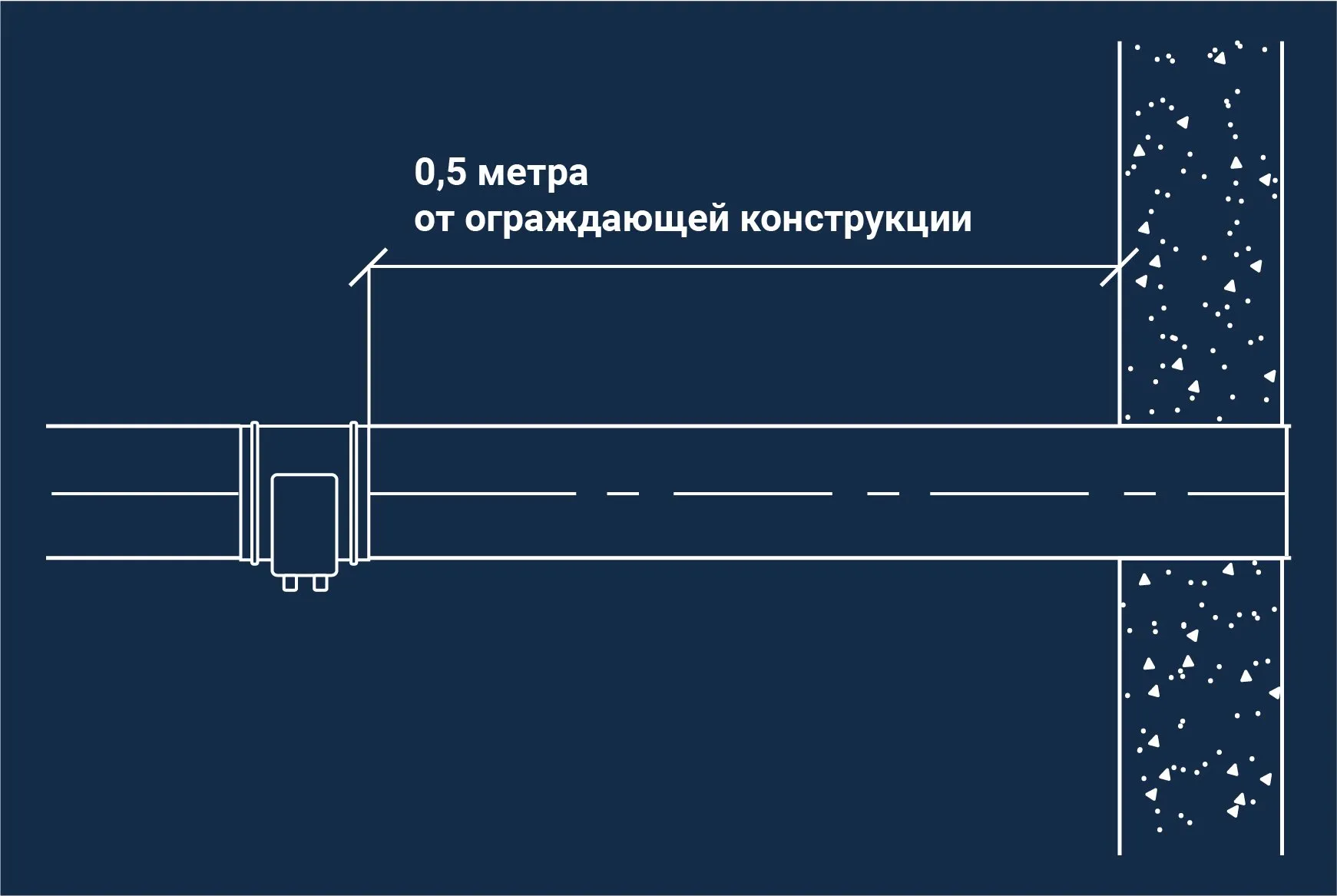

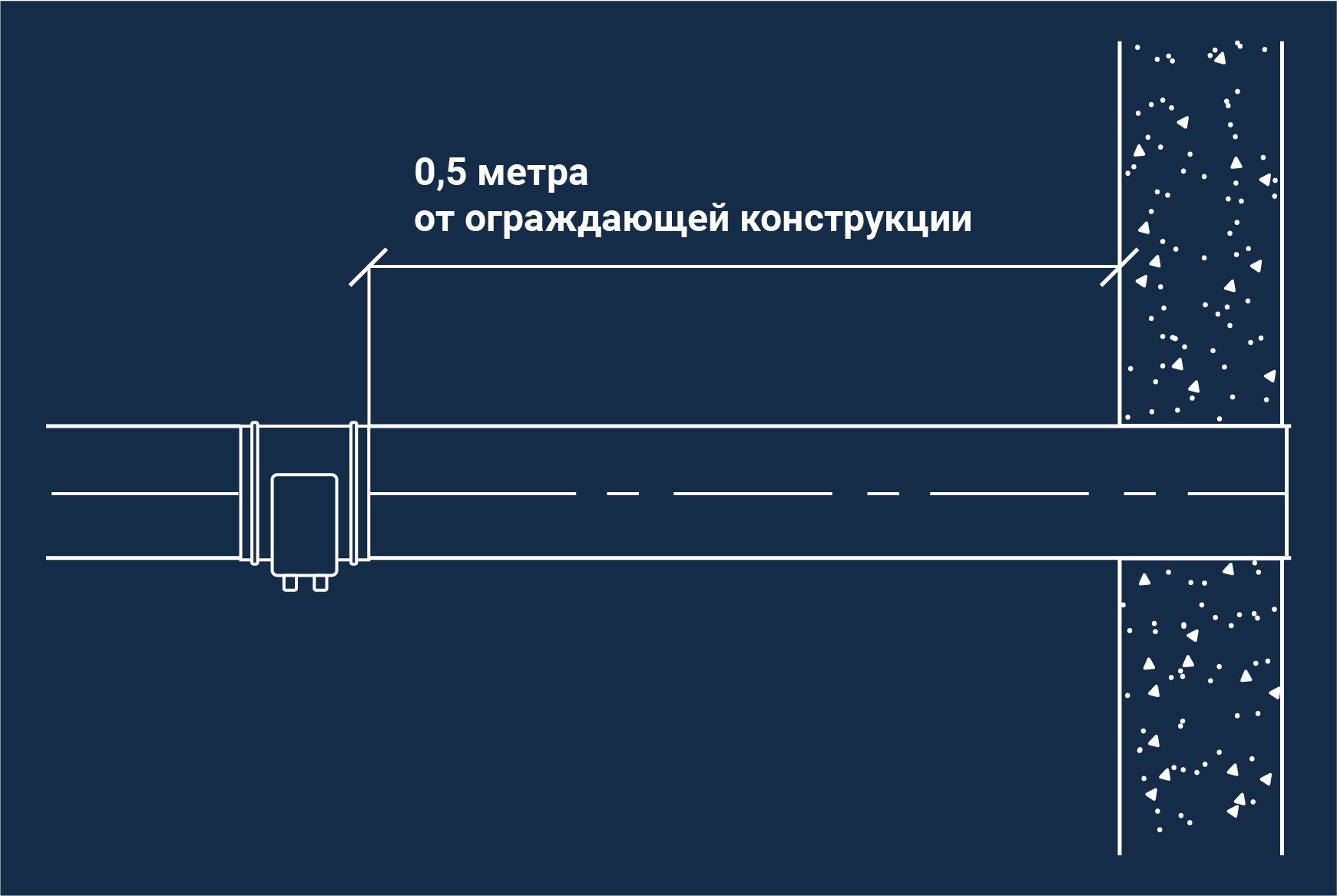

- При монтаже у стен и перекрытий нужно закладывать минимум 0,5 м свободного пространства со стороны привода.
- Заслонки с классом защиты IP4—IP5 не боятся пыли и брызг, но всё равно рекомендуется защита от прямых осадков и обледенения.
Итог: стоит ли учитывать заслонки при планировании бюджета
Воздушная заслонка — это полноценный элемент вентиляционной сети, от которого зависят: безопасность, управляемость, энергоэффективность, комфорт и правильность работы всей системы в целом.
Однако необходимо иметь представление об их различиях, чтобы получить систему, которая работает так, как задумано, — без лишних затрат и компромиссов.
