Датчик дифференциального давления предназначен для контроля загрязнения фильтров, а также для контроля загрязнения и обмерзания рекуператора. При фиксировании датчиком критических значений, работа системы вентиляции будет прекращена.
Обратите внимание:
- В оборудовании TURKOV штатно используется система контроля по таймеру.
- Применение внешней системы — дифференциального реле давления — опционально. Про монтаж устройства уточняйте у инженеров по подбору оборудования.
- Реле устанавливается на заводе при сборке оборудования, но вы можете установить его и самостоятельно.
- Дополнительное питание для реле не требуется.
Важно! Датчик дифференциального давления не рекомендуется использовать для бытовых установок (квартиры, частные дома) или на объектах, где будет происходить переключение скоростей вентиляции.
Реле будет корректно сигнализировать о сильном загрязнении, только если вентиляционное оборудование статично работает на определённой скорости. Как правило, такая эксплуатация актуальна для коммерческих или административно-хозяйственных объектов.
Размещение датчика

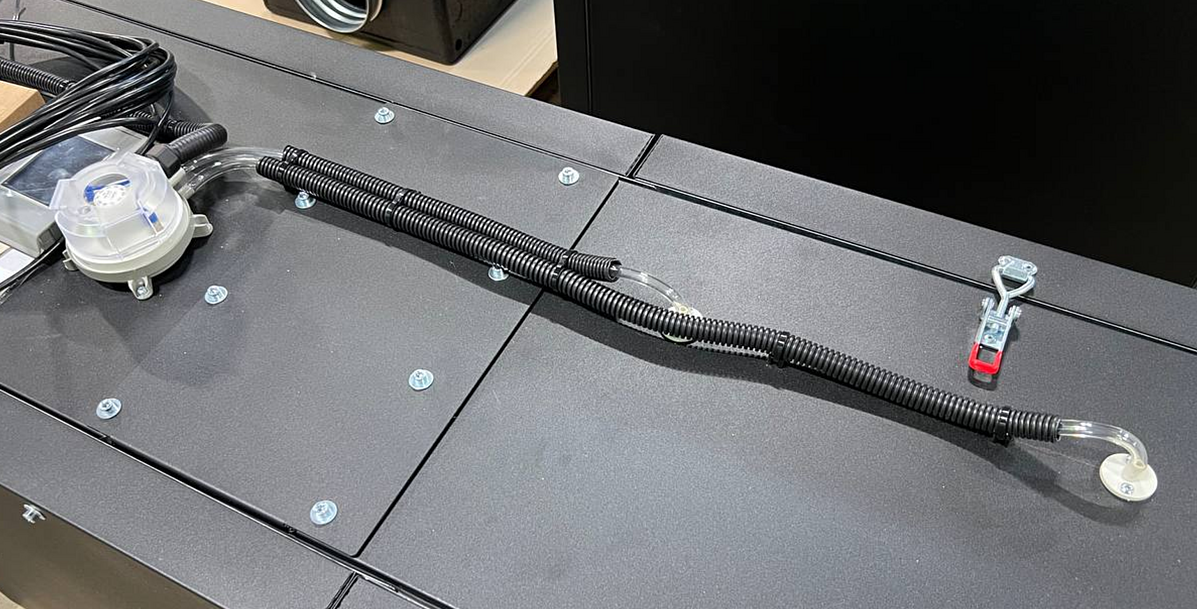

Сам датчик монтируется на корпусе установки. К нему подключаются силиконовые трубки, которые затем заводятся в места измерения давления для контролируемого узла:
- Приточный фильтр: две трубки до и после него — на небольшом удалении от самого фильтра.
- Вытяжной фильтр: две трубки до и после него — на небольшом удалении от самого фильтра.
- Рекуператор: две трубки до и после него — по вытяжной линии, на небольшом расстоянии от самого рекуператора.
Настройка датчика
На самом дифференциальном реле задаётся перепад давления, который устройство будет фиксировать. Как правило, для фильтров F5, которые штатно применяются в установках TURKOV, — это значение в 250 Па. При необходимости уточняйте значение у инженера по подбору оборудования.
Подключение датчика

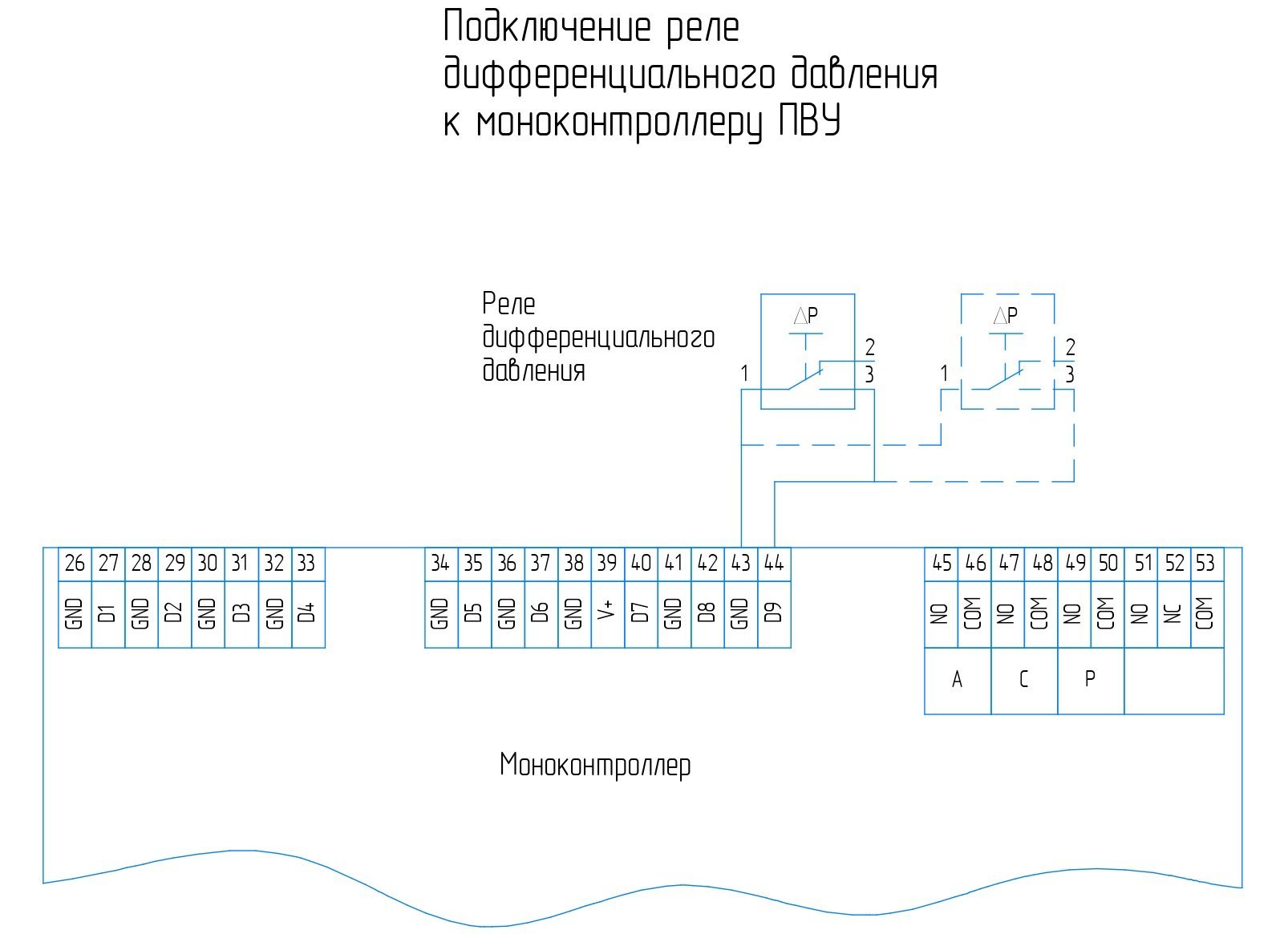

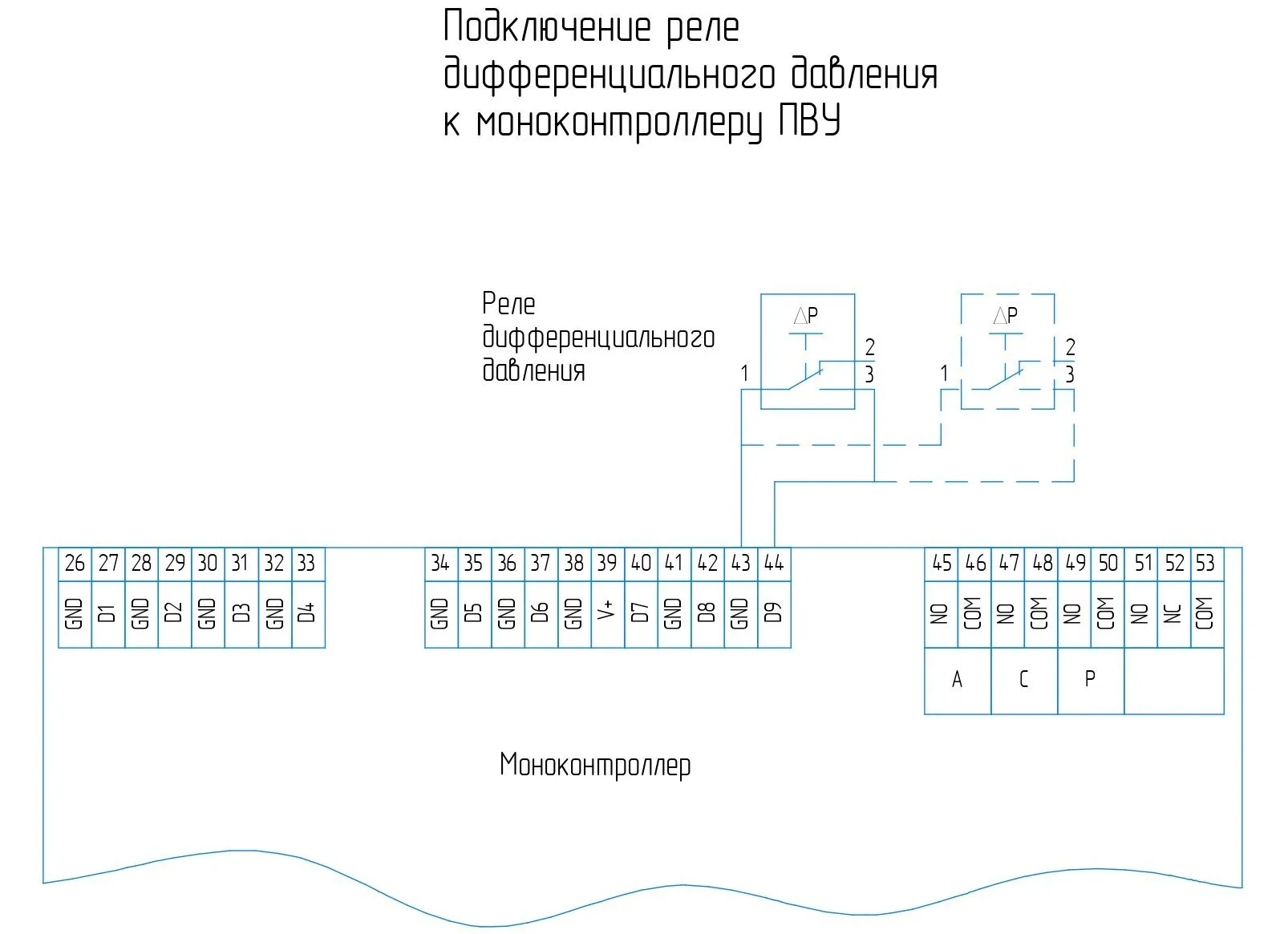

Датчик дифференциального давления подключается к моноконтроллеру. Контакты подключения — 43, 44 (D9). При установке нескольких реле — они включаются параллельно.
