MagiCAD — это плагин для программ Revit и AutoCAD. Продукт устанавливается в САПР и позволяет автоматизировать те операции, которые обычно проделываются множественными кликами в интерфейсе программы. Кроме того, плагин добавляет новый функционал программе.
Возможности для плагинов: AutoCAD и Revit
Для начала разберёмся, какие возможности для плагинов есть в Revit и AutoCAD.
Продукты Autodesk, в число которых входят AutoCAD и Revit, создаются с открытым API. Это значит, что любой пользователь может написать плагин для своих задач. Для этого необходимо знать язык программирования C#.

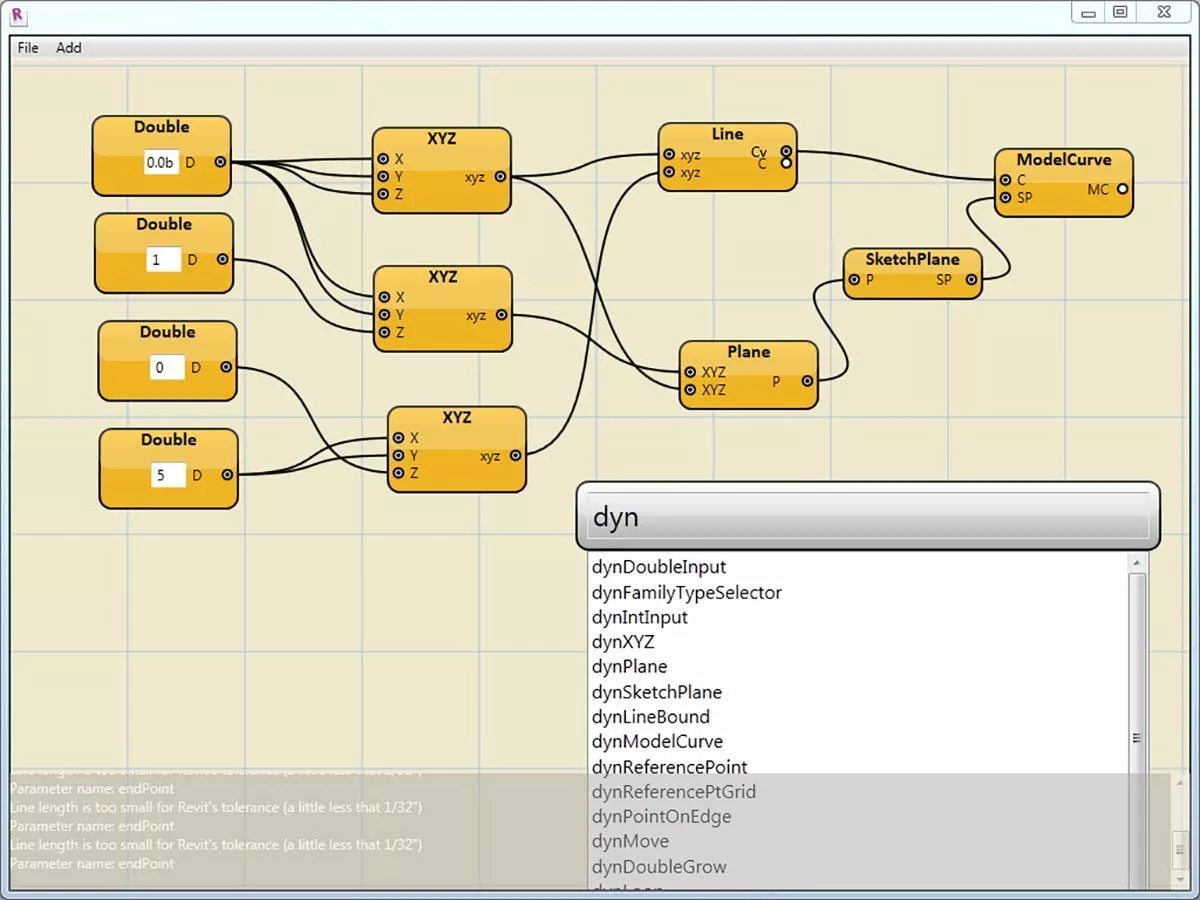

Однако в Revit сделать это немного проще. Для разработки плагинов была создана специальная среда Dynamo.
Это платформа визуального программирования, уже встроенная в функционал программы, которая позволяет вместо написания кода выстраивать логические цепочки между готовыми блоками посредством соединения их между собой.
MagiCAD не основывается на Dynamo. Это самостоятельная разработка компании MagiCAD Group для проектирования систем внутренних инженерных коммуникаций. В качестве графической оболочки оно использует такое программное обеспечение как Revit и AutoCAD.
Плагин включает в себя набор эффективных средств, с помощью которых можно легко создать трёхмерную визуализацию инженерных систем, полагаясь на расчёты программы.
В MagiCAD предустановлены следующие модули: вентиляция, трубопроводы, спринклерные системы, технологические схемы, помещение, электроснабжение, электрические цепи и многие другие. Их использование в проекте открывает массу возможностей:

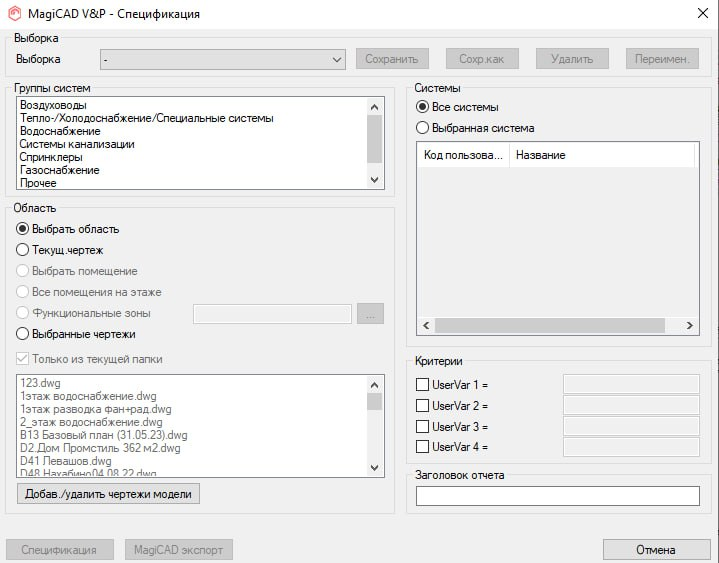

- автоматически создавать спецификации материалов и оборудования;
- надписывать в ручном или автоматическом формате элементы системы;
- быстро переключаться между 2D- и 3D-режимами;
- настраивать графическое отображение объектов для каждого видового экрана;
- передавать данные в другие программы через формат IFC напрямую или с помощью плагинов.
В контексте использования модуля «Вентиляция» работу проектировщика упрощают:
- широкая база реального вентиляционного оборудования с данными о зависимостях между расходом и давлением, скоростью и шумовыми характеристиками;

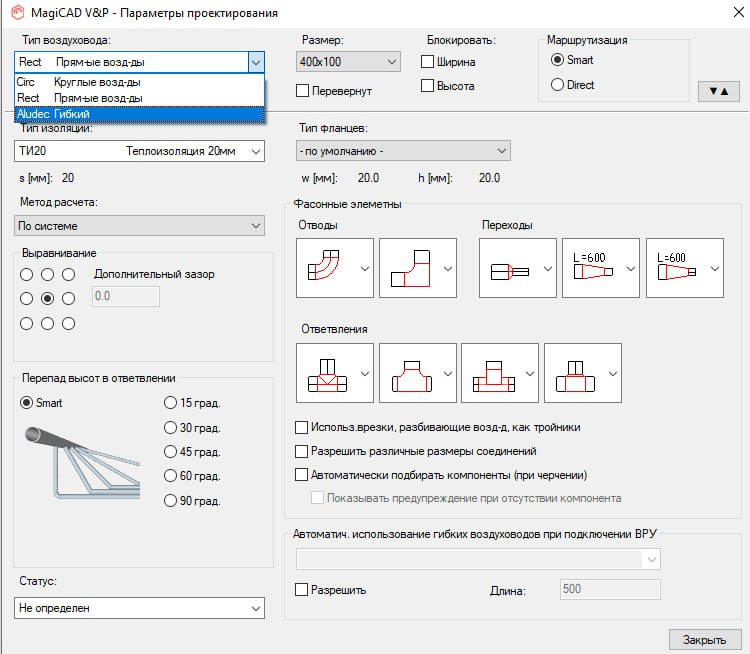

- автоматический подбор сечений воздуховодов;

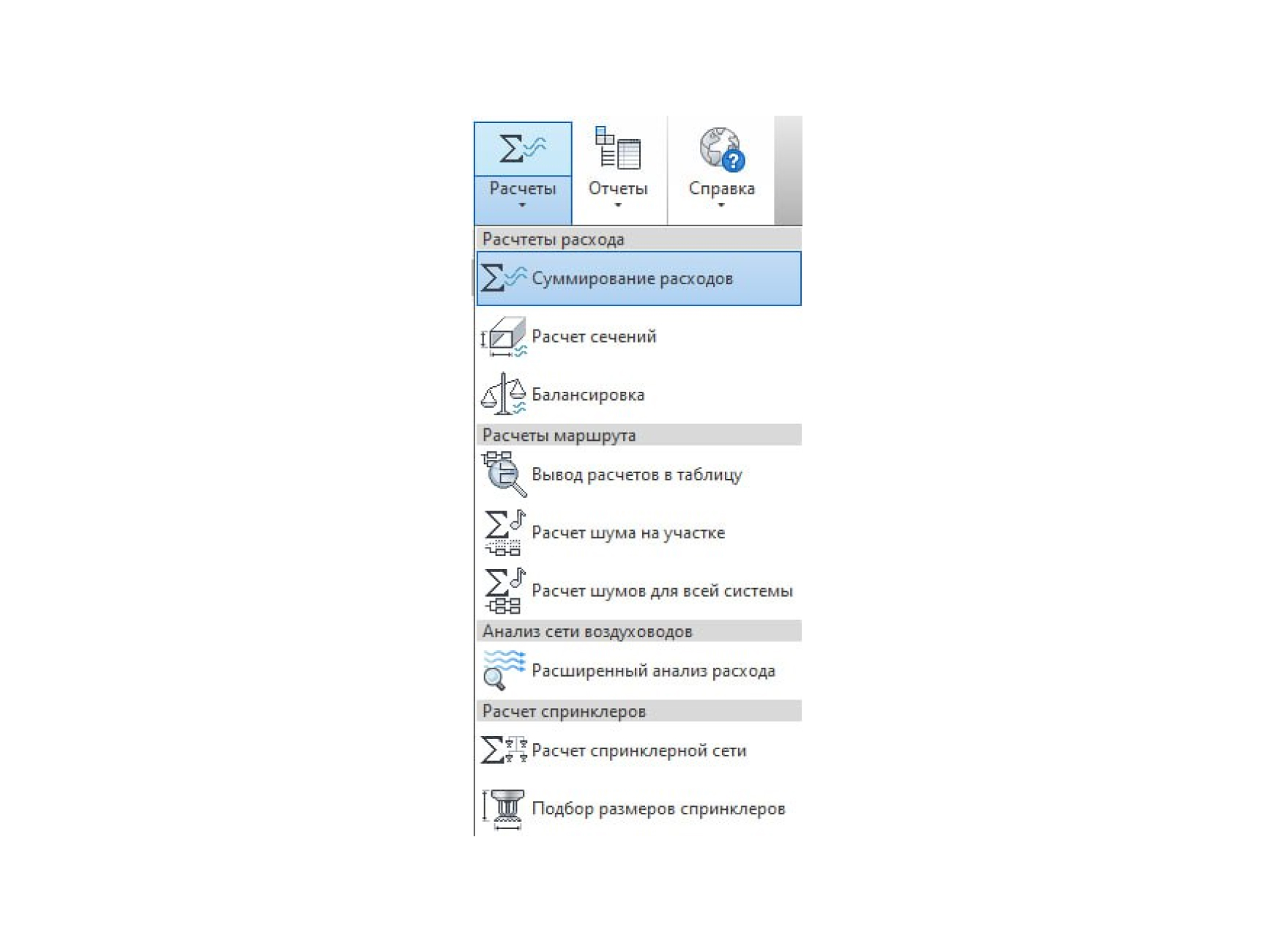

- аэродинамический и акустический расчёт;
- расчёт VAV-системы и анализ производительности в различных сценариях применения с использованием концепций зоны и экспликации;
- точность расчётов, основанных на данных реального оборудования;
- контроль пересечений элементов систем между собой и со строительными конструкциями;
- лёгкость, высокая скорость создания и редактирование поперечных разрезов;
- автоматическая и ручная трассировка систем с расстановкой фасонных частей;
- автоматическая балансировка системы вентиляции с отображением параметров настройки дроссель-клапанов;
MagiCAD для Revit: Максимум автоматизации и BIM-процесс
MagiCAD для Revit — это полноценный BIM-процесс с мгновенной синхронизацией данных. Например, если вы меняете сечение воздуховода на разрезе, изменения автоматически отображаются на плане и в спецификации.
Подробнее о работе Revit без плагина мы писали здесь.
Ключевые возможности для среды в последних версиях MagiCAD (2024–2025):
- «Мастер проектов» и «Менеджер видов». Инструменты, повышающие удобство и скорость работы с моделью.
- Аэродинамический и акустический расчет. MagiCAD использует собственные алгоритмы, которые точнее стандартных инструментов Revit.
- Работа с VAV-системами. Анализ производительности в разных сценариях с использованием концепций зон и экспликаций.
MagiCAD для AutoCAD: Продвинутое черчение и лёгкий вход
Подключение плагина к AutoCAD превращает «плоское» черчение в создание 3D-центричных информационных моделей. Это идеальный вариант для тех, кому нужно быстро выполнять расчёты, не перегружая компьютер сложными BIM-моделями.
Чтобы понять преимущество работы с MagiCAD, сравним процесс создания чертежа:

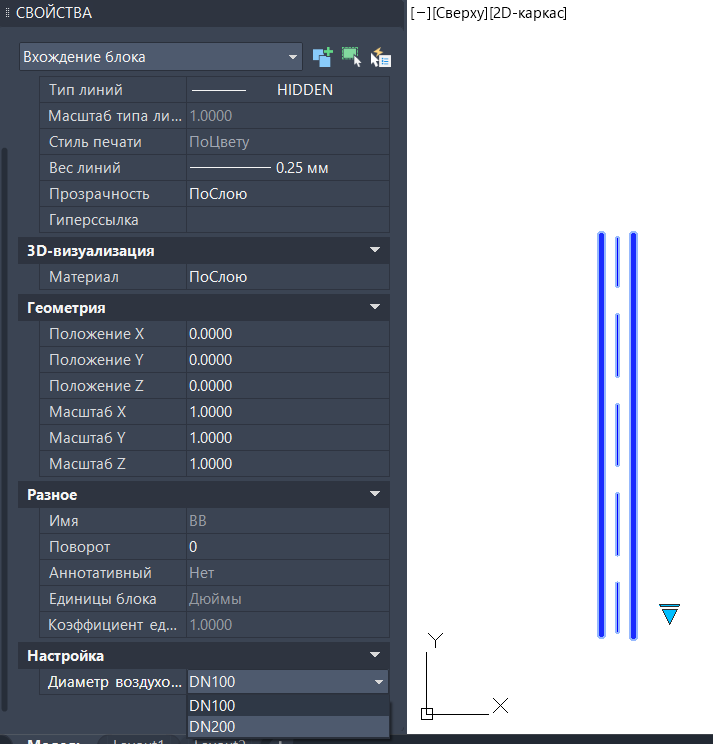

- Без плагина (Обычный AutoCAD). Используемому блоку можно задать «параметры видимости», чтобы быстро менять его параметры, например, увеличить диаметр со 100 мм до 150 мм. Это повышает скорость создания чертежа, однако по-прежнему является набором линий без действительных данных об объекте.
- С плагином MagiCAD. Плагин наделяет блоки реальными характеристиками оборудования. Программа «знает» зависимость между расходом, давлением и шумом для этого конкретного шумоглушителя. Вы можете автоматически подобрать сечение всей сети и провести балансировку с отображением настроек клапанов. Спецификации материалов и оборудования на проект сформируются автоматически.
То есть использование MagiCAD с AutoCAD в какой-то степени приближает программу к возможностям Revit, но в более упрощённом виде.
Сравнение платформ: AutoCAD и MagiCAD vs Revit
MagiCAD расширяет возможности обеих программ, однако пользовательский опыт при работе с ним в зависимости от платформы — принципиально разный.
- Revit крайне требователен к оперативной памяти и видеокарте из-за высокой детализации моделей. AutoCAD в связке с MagiCAD гораздо «легче» и стабильнее работает на средних офисных ПК.
- Проектировщики часто сталкиваются с «таинственными багами» в Revit — ошибками, причины которых сложно диагностировать. AutoCAD в вопросе стабильности более предсказуемая платформа.
- Перейти на Revit «с нуля» сложно, программа требует перестройки мышления и большого количества времени на то, чтобы разобраться с большим количеством опций. AutoCAD с MagiCAD позволяет использовать старые навыки черчения, просто добавляя к ним мощные расчётные инструменты.
| AutoCAD и MagiCAD | Autodesk Revit | |
| Тип базы данных | Разрозненная по файлам | Единая база проекта |
| Синхронизация | Ручная сверка правок | Автоматическая |
| Сложность проектов | Малые и средние объекты | Крупные и сложные объекты |
| Требования к железу | Средние, подойдёт офисный компьютер | Высокие, требуется большое количество оперативной памяти и хорошая видеокарта |
| Скорость обучения | Высокая, привычный интерфейс, подходит для начала работы | Низкая, нагруженный интерфейс, не подходит начинающим специалистам |
Что выбрать: MagiCAD с AutoCAD или Revit?
Стоит выбрать AutoCAD и MagiCAD, если:
- работа предстоит над небольшими проектами;
- заказчики принимают чертежи в DWG-формате;
- бюджет на обновление железа компьютеров ограничен;
- вы хотите быстро получить все расчёты MagiCAD без боли от перехода на BIM.
Стоит выбрать Revit, если:
- работа предстоит над крупными объектами;
- предстоит много взаимодействия со смежными отделами в единой среде;
- возможности вашего компьютера позволяют работать с высоконагруженными программами.
Для эффективной работы на любой платформе важны точные библиотеки оборудования. Мы в TURKOV подготовили актуальные BIM-модели наших установок на нашем сайте и на портале BIMLIB — они содержат все необходимые данные для аэродинамических и акустических расчётов в MagiCAD.
