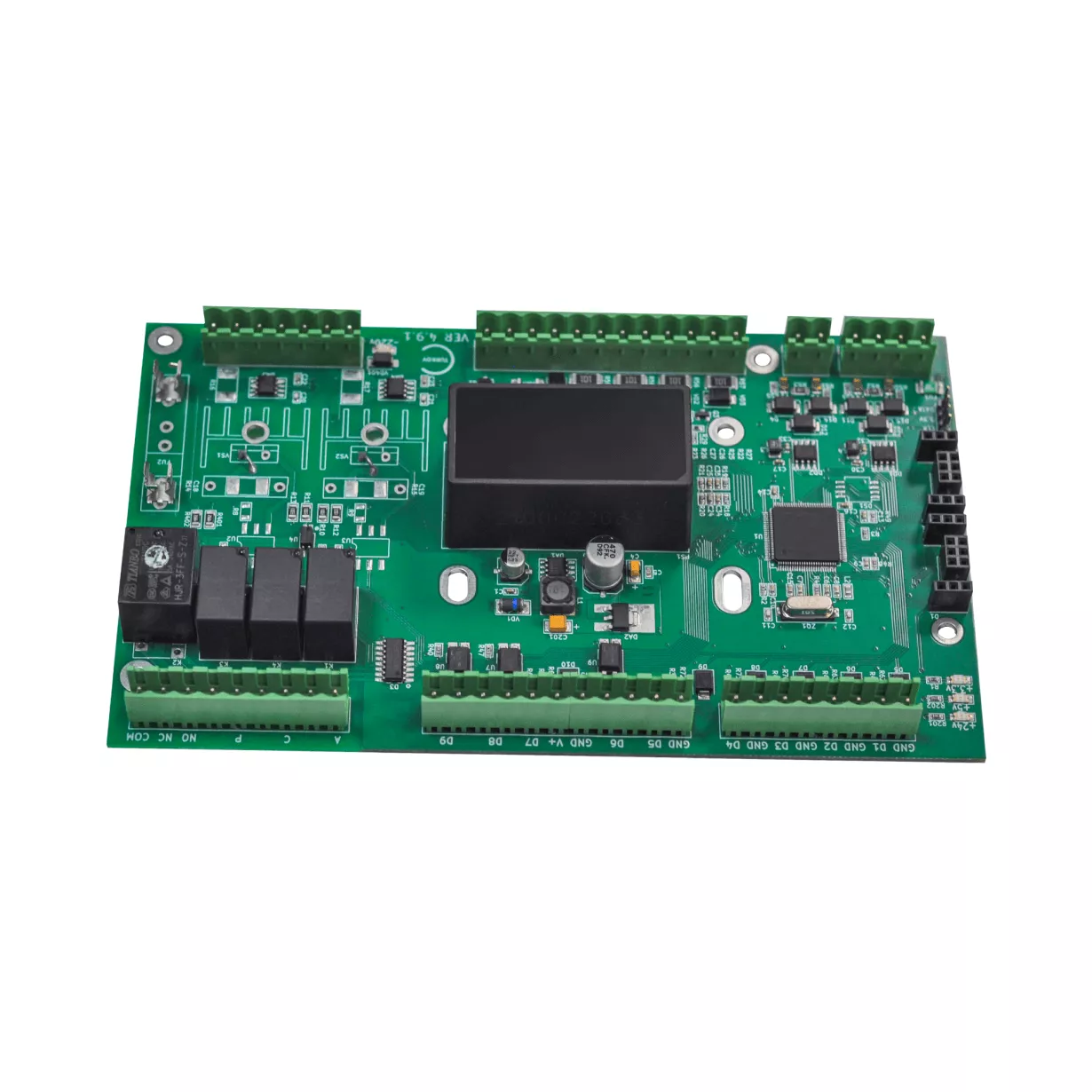

Моноконтроллер с симисторными выходами

Контроллер c симисторными выходами производства TURKOV. В сочетании с пультом управления позволяет контролировать работу АC-вентиляторов, нагревателей, заслонок, канального оборудования. Может оснащаться датчиками давления и CO₂.

Размер устройства: 180 × 105 × 40 мм
4 аналоговых выхода 0–10 В
4 выхода сухих контактов
6 выходов для датчиков температуры и влажности, 2 подключения для датчиков давления или датчика CO₂
Интерфейс подключения Modbus RS 485

Цена по запросу

Оформить заказ

Розничная цена действует на оборудование TURKOV по всей России. Стоимость указана за стандартную комплектацию, условия приобретения акционного оборудования уточняйте у инженеров компании.

Оформить заказ можно на нашем сайте, а также у региональных дистрибьютеров и дилеров.

об устройстве

Оплата и доставка

Гарантия

Схема подключения

Выходы

Описание

Функции

Диапазон рабочих напряжений, В

Допустимый ток, А

1-4

Подключение пульта управления

5, 6

Подключение дополнительных модулей

Ступенчатый нагреватель, вентиляторы, геоконтур

0–7

0,25

7, 8

Аналоговый выход 0–10 В

Управление преднагревателем, инверторным охладителем, второй ступенью жидкостного нагревателя

0–24

0,1

9, 10

Аналоговый выход 0–10 В

Управление трёхходовым клапаном жидкостного нагревателя/охладителя

0–24

0,1

11, 12

Аналоговый выход 0–10 В

Управление вытяжным вентилятором

0–24

0,1

13, 14

Аналоговый выход 0–10 В

Управление приточным вентилятором

0–24

0,1

15, 16

Выходы питания 24 В

24±3%

0,5

17, 18

Выходы 24 В управления ТТР

Электрический нагреватель

0–24

0,1

19, 20

Выходы питания 220 В вытяжного вентилятора

220±30%

21, 22

Выходы питания 220 В приточного вентилятора

220±30%

23-25

Подключение питания 220 В

220±30%

26, 27

Подключение датчика

Датчик температуры уличного воздуха

0–3,6

0,02

28, 29

Подключение датчика

Температура в приточном канале

0–3,6

0,02

30, 31

Подключение датчика

Температура обратной воды

0–3,6

0,02

32, 33

Подключение датчиков

Температура поверхности жидкостного нагревателя

0–3,6

0,02

34, 35

Подключение датчика

Температура в вытяжном канале

0–3,6

0,02

36, 37

Вход работающий на замыкание/размыкание

Пожарная сигнализация

0–3,6

0,02

38–40

Подключение датчика

Температура и влажность в вытяжном канале

0–3,6

0,02

41, 42

Вход, работающий на замыкание/размыкание

Защита электрического нагревателя

0–3,6

0,02

43, 44

Вход, работающий на замыкание/размыкание

Пауза, предупреждение о неполадках в оборудовании

0–3,6

0,02

45, 46

Выводы сухих контактов

Увлажнитель

0–250

47, 48

Выводы сухих контактов

Охладитель

0–250

49, 50

Выводы сухих контактов

Электрический и жидкостный нагреватель: — управление контактором — индикатор работы режима подогрева Жидкостный нагреватель: — индикатор работы режима подогрева

0–250

51–53

Выводы сухих контактов

Управление заслонками

0–250

Видеообзор: автоматика TURKOV

Технические характеристики

Максимальное электропотребление (кВт)

Питание (В)

220

ОПЛАТА

Обращаем внимание, что оплатить на сайте можно не все товары, а только фильтры. Для оплаты вентиляционного оборудования или его комплектующих необходимо оставить заявку на сайте — с вами свяжется инженер по подбору оборудования, проконсультирует и выставит счёт.

ДОСТАВКА

Вы можете забрать оборудование самостоятельно с нашего склада или оформить доставку с помощью транспортной компании. Стоимость доставки можно рассчитать на сайте выбранной вами ТК.

Больше об оплате и доставке вы можете узнать в разделе Оплата и доставка.

Срок гарантии

Гарантия на моноконтроллеры и пульты управления, входящие в состав оборудования, совпадает со сроком гарантии вентиляционной установки, в комплекте с которой они были приобретены.

Гарантия 1 год с даты продажи (дня передачи оборудования потребителю) действует:

На контроллеры и пульты управления, приобретённые по истечении гарантийного срока оборудования или отдельно от вентиляционных установок;
На пульты управления, не идущие в комплекте с вентиляционным оборудованием TURKOV и используемые как самостоятельные устройства (SENSOR+, Сенсорный настенный термостат);
На другую продукцию автоматики нашего производства: модули, контроллеры, регуляторы.

Условия гарантийного обслуживания

Гарантийный ремонт или замена оборудования проводятся на основании заключения сервисной службы и подтверждения гарантийного случая официальным дилером или заводом-изготовителем. TURKOV не несёт ответственности за любые случайные или косвенные убытки, вызванные неисправностью продукции автоматики.
