Оборудование компании TURKOV поддерживает современные технологии и может быть интегрировано в системы «Умного дома». В этой статье объясняем простыми словами:
- что требуется для подключения к системе KNX;
- зачем нужен протокол MODBUS RTU;
- как всё это работает вместе.
Что такое MODBUS RTU и зачем он нужен?
Почти всё оборудование TURKOV поддерживает протокол MODBUS RTU. Это один из самых распространённых способов передачи данных между устройствами в инженерных и промышленных системах — например, для вентиляции, отопления, увлажнения.
С помощью MODBUS можно:
- удалённо управлять работой оборудования;
- получать данные о его состоянии (включено / выключено, температура, ошибки и т. д.);
- подключать устройства к централизованным системам автоматизации.

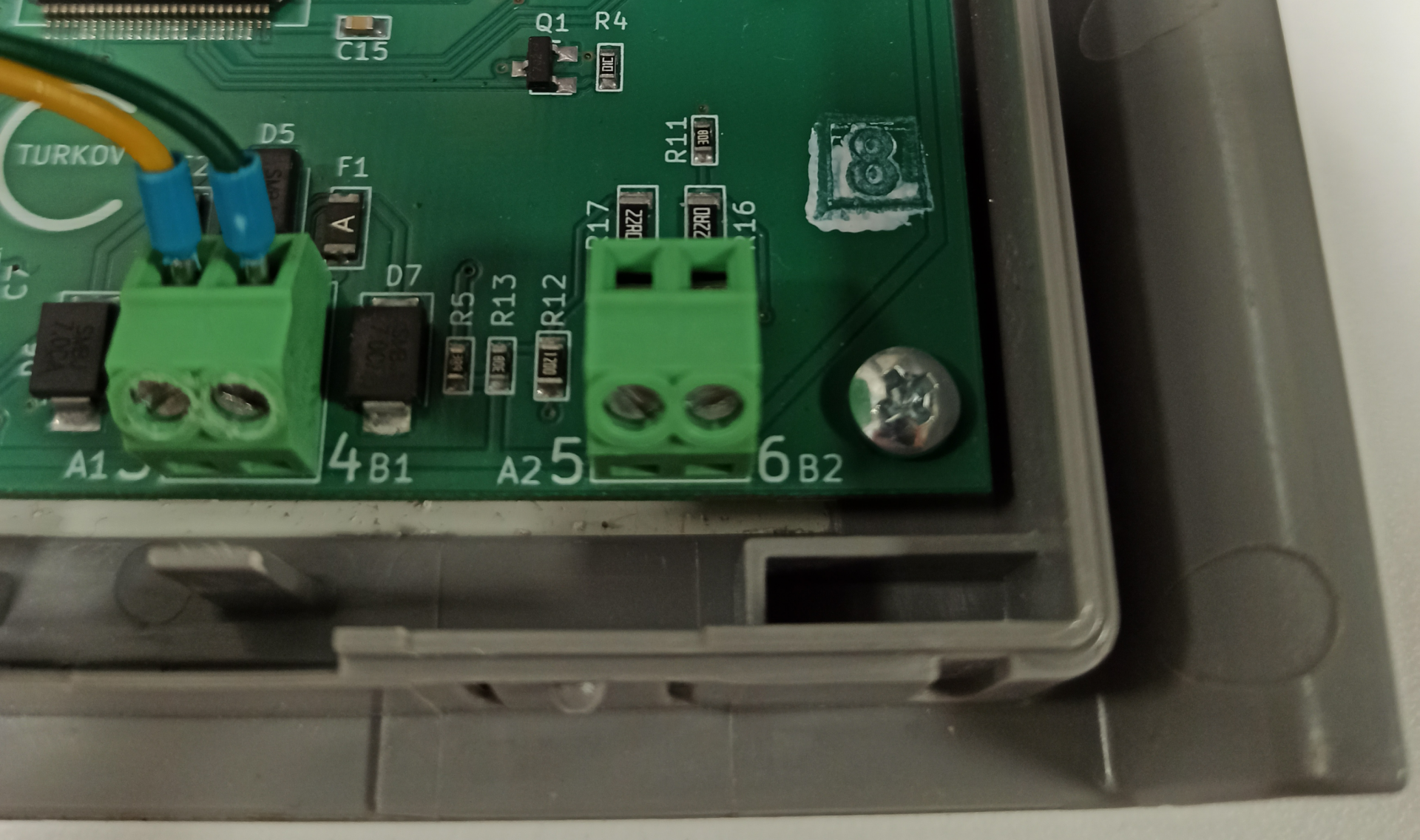

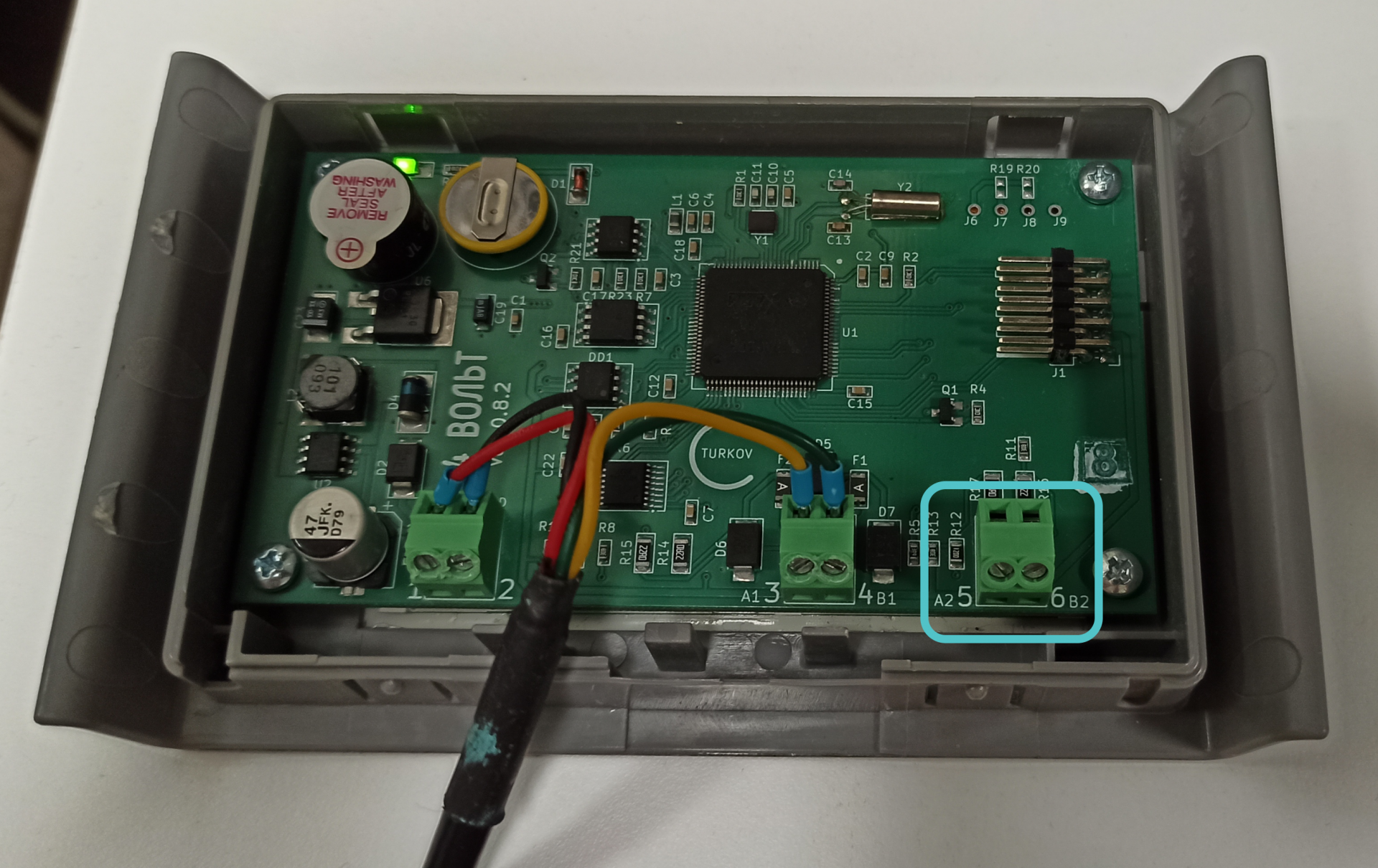

Оборудование TURKOV подключается к MODBUS через интерфейс RS-485 — это физический способ передачи данных по проводам между устройствами. Для подключения используются клеммы 5 и 6 (A2 и B2) на пульте управления TURKOV, расположенные под крышкой с обратной стороны.
Важно!

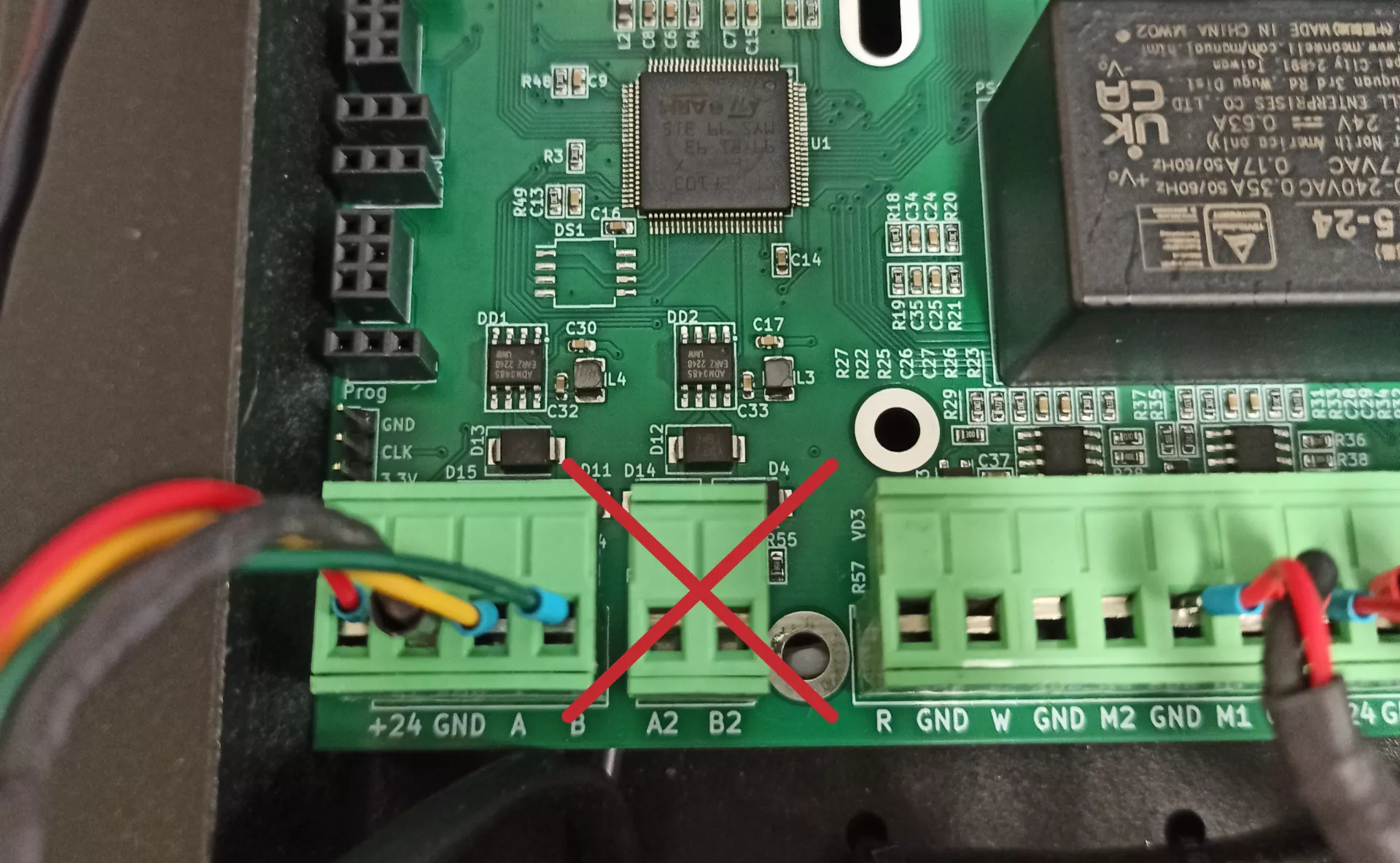

Если у вас, помимо пульта, есть моноконтроллер TURKOV, то не пытайтесь через него подключиться к системе «Умный дом». Клеммы 5 и 6 (A2 и B2) на моноконтроллере не подходят для этой цели. Они применяются для управления дополнительным оборудованием по протоколу MODBUS.
Проблема: KNX и MODBUS «не понимают» языки друг друга

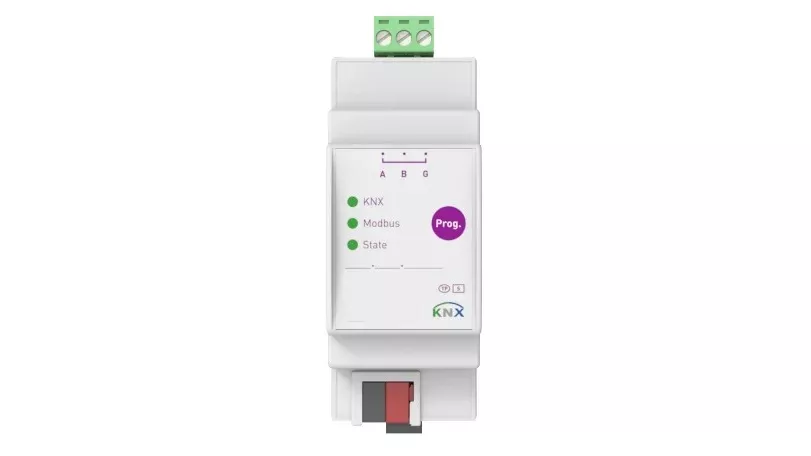

KNX и MODBUS — это разные протоколы. Они не могут напрямую обмениваться командами. Чтобы оборудование TURKOV (на MODBUS) стало частью системы KNX, нужно использовать специальный переводчик — шлюз KNX / MODBUS RTU стороннего производителя.
Что такое шлюз?

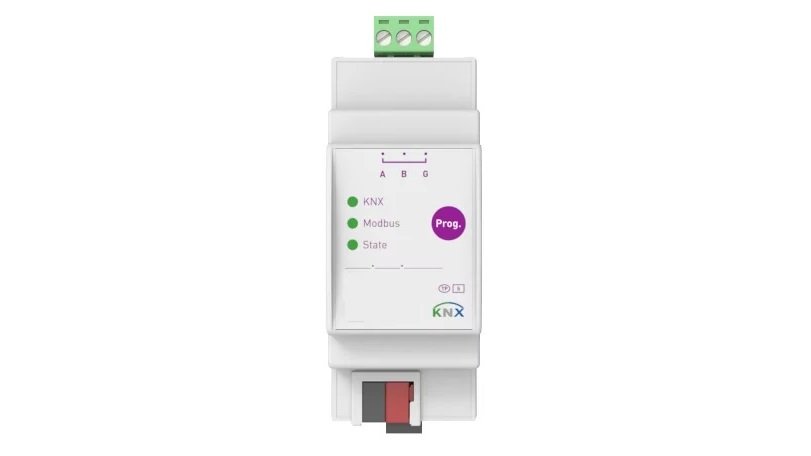

Шлюз — это небольшое устройство, которое обеспечивает бесшовную интеграцию устройств MODBUS в сеть KNX, предоставляя возможность управления и мониторинга устройств MODBUS через интерфейс KNX.
Что делает шлюз:
- принимает команды из KNX;
- переводит их на язык MODBUS RTU;
- отправляет эти команды оборудованию TURKOV;
- в обратную сторону — получает данные от установки и передаёт их в систему KNX.
Такой шлюз может работать в разных режимах — в зависимости от настроек автоматизации:
- Как «ведущий» (master) — посылает команды оборудованию TURKOV и получает от него данные.
- Как «подчинённый» (slave) — не инициирует обмен данными самостоятельно, а только реагирует на запросы «ведущего», предоставляя доступ к собственным регистрам.
Подчинённые не разговаривают друг с другом — только с мастером. Для связи со шлюзом применяются регистры MODBUS оборудования TURKOV.
Как всё настраивается?
Чтобы система KNX «поняла», какие команды и данные нужно передавать, используется программа ETS (Engineering Tool Software). Это официальное программное обеспечение для настройки всех KNX-устройств.
Через ETS можно:
- настроить связи между элементами (например, при включении света производить запуск вентиляции);
- задать параметры: адреса MODBUS, диапазоны значений, действия при ошибках;
- сделать всё это без дополнительного ПО — только с помощью ETS и документации на шлюз и оборудование.
Заключение: как это работает в жизни
- В квартире установлена система KNX (например, управляет светом).
- Также установлено вентиляционное оборудование TURKOV, которое «говорит» на языке MODBUS.
- Между ними ставится шлюз KNX / MODBUS RTU.
- Вы настраиваете в ETS: кнопка в коридоре — включить вентилятор в санузле.
- При нажатии кнопки команда идёт по KNX — шлюз переводит её в MODBUS — вентиляционная установка включается.
- Также через KNX можно видеть показатели вентиляции: параметры микроклимата, состояние установки и т. д.
