Крытый бассейн — это сложное техническое сооружение, в котором сочетается множество инженерных систем. Поддержание заданных параметров микроклимата в помещениях крытых бассейнов требует комплексного управления температурой, влажностью и интенсивностью воздухообмена. Климатическая система NOTOS предназначена для автоматического выполнения этих функций.
Система управления NOTOS использует для расчётов I-D диаграмму влажного воздуха. Этот метод позволяет комплексно анализировать термодинамические свойства воздуха и прогнозировать их изменения. На основе этих данных контроллер упреждающе корректирует работу оборудования, обеспечивая стабильность микроклимата.
Основной принцип действия заключается в модулировании воздухообмена в зависимости от параметров внутреннего и наружного воздуха. Система адаптирует режим работы для поддержания установленных значений микроклимата.
Оборудование вентилирует помещение, поддерживает требуемый уровень влажности за счёт осушения, а при необходимости осуществляет полное или частичное воздушное отопление. Все вышеупомянутые функции предусмотрены в единой установке.
Режимы работы NOTOS
Климатический комплекс NOTOS поддерживает микроклимат в бассейне, непрерывно отслеживая как внутренние показатели, так и внешние погодные условия. Автоматика анализирует параметры микроклимата по данным I-D диаграммы и заранее прогнозирует изменения.
Система адаптирована для круглогодичной работы. NOTOS в реальном времени регулирует работу нагревателя, положение заслонок и скорость EC-двигателей.

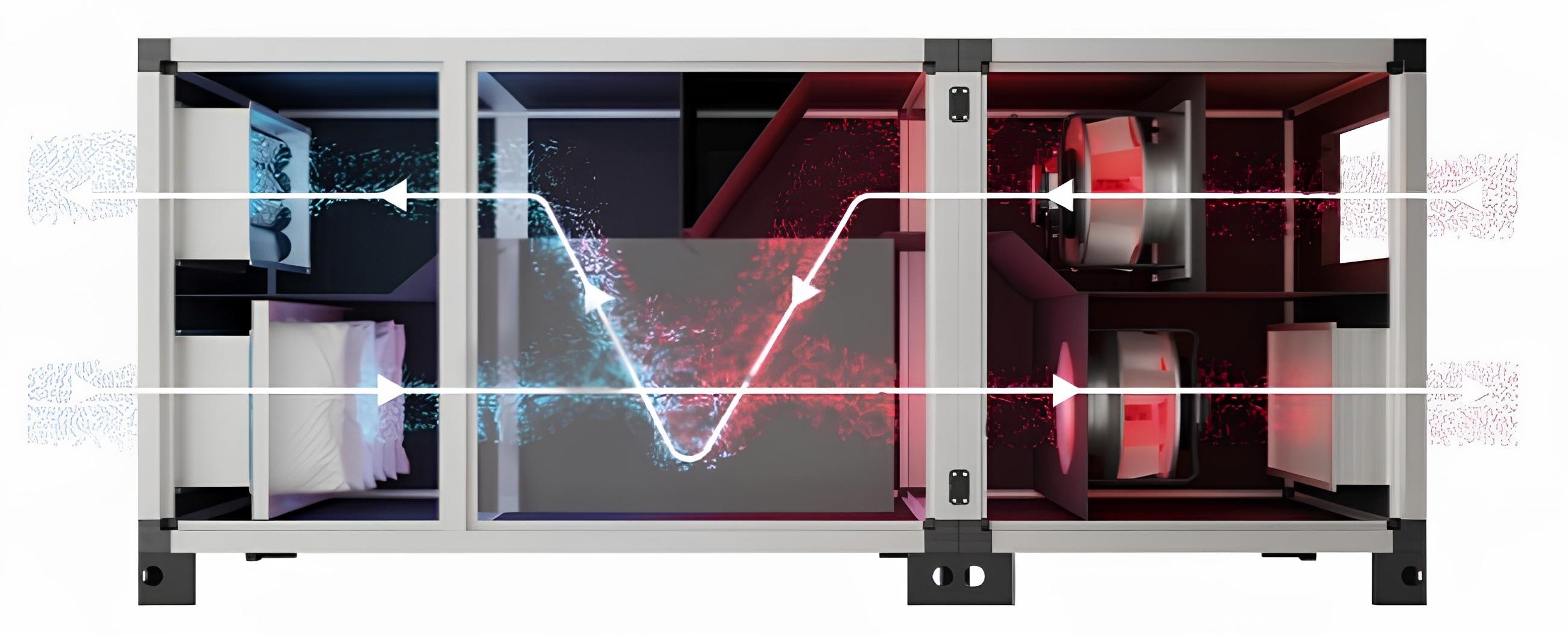

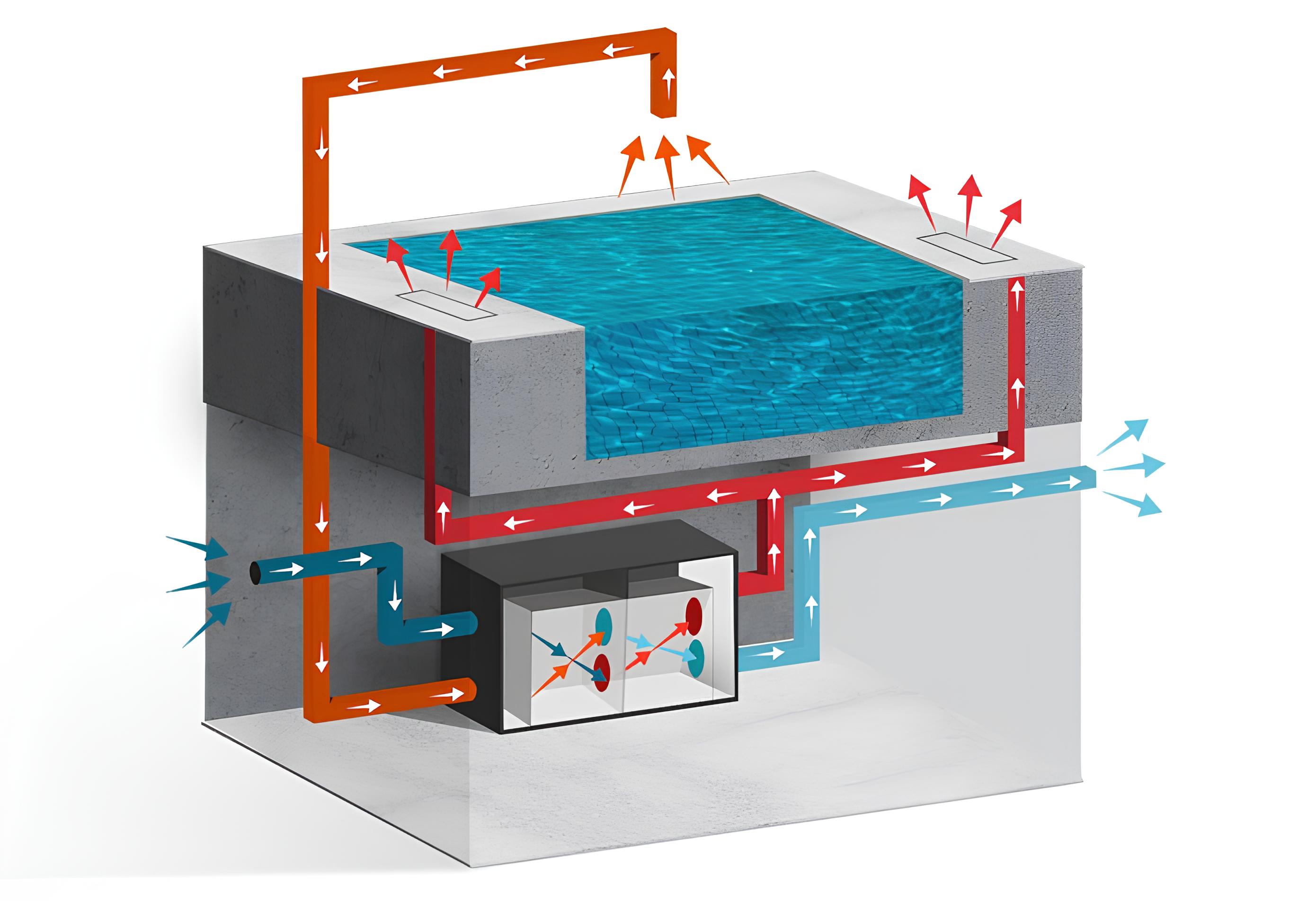

Зимний период (основной режим)
- Требуемый уровень влажности в холодное время года (по сравнению с тёплыми сезонами) поддерживается меньшим объёмом свежего воздуха.
- Нагреватель работает, а EC-двигатели регулируют скорость воздушных потоков.
- При снижении температуры воздуха в помещении система переходит в режим отопления.

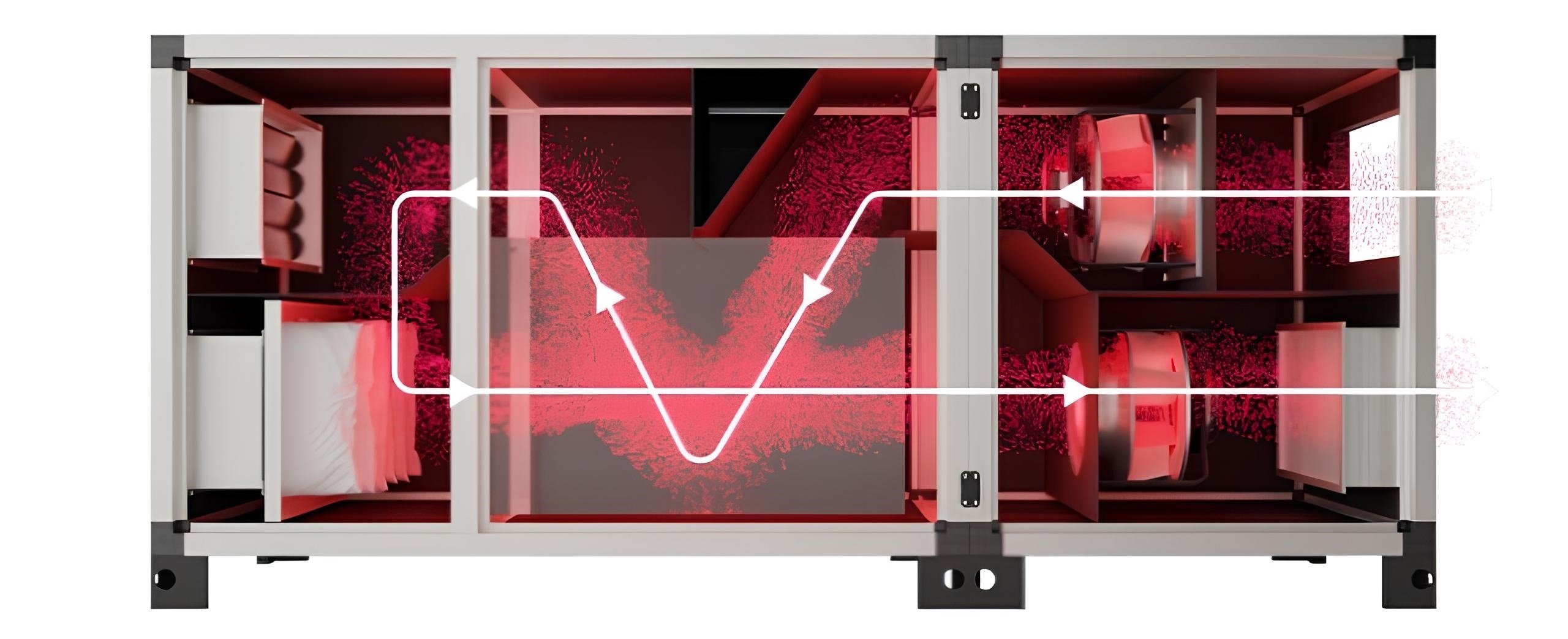

Зима (режим рециркуляционного отопления)
- Если температура в бассейне опускается ниже заданной, система временно переходит в режим 100% рециркуляции, полностью исключая приток уличного воздуха.
- Воздушное отопление реализуется за счёт подогрева внутреннего воздуха и его повторной подачи в помещение.
- После выхода на нужную температуру NOTOS возвращается к стандартному алгоритму — основному зимнему режиму.

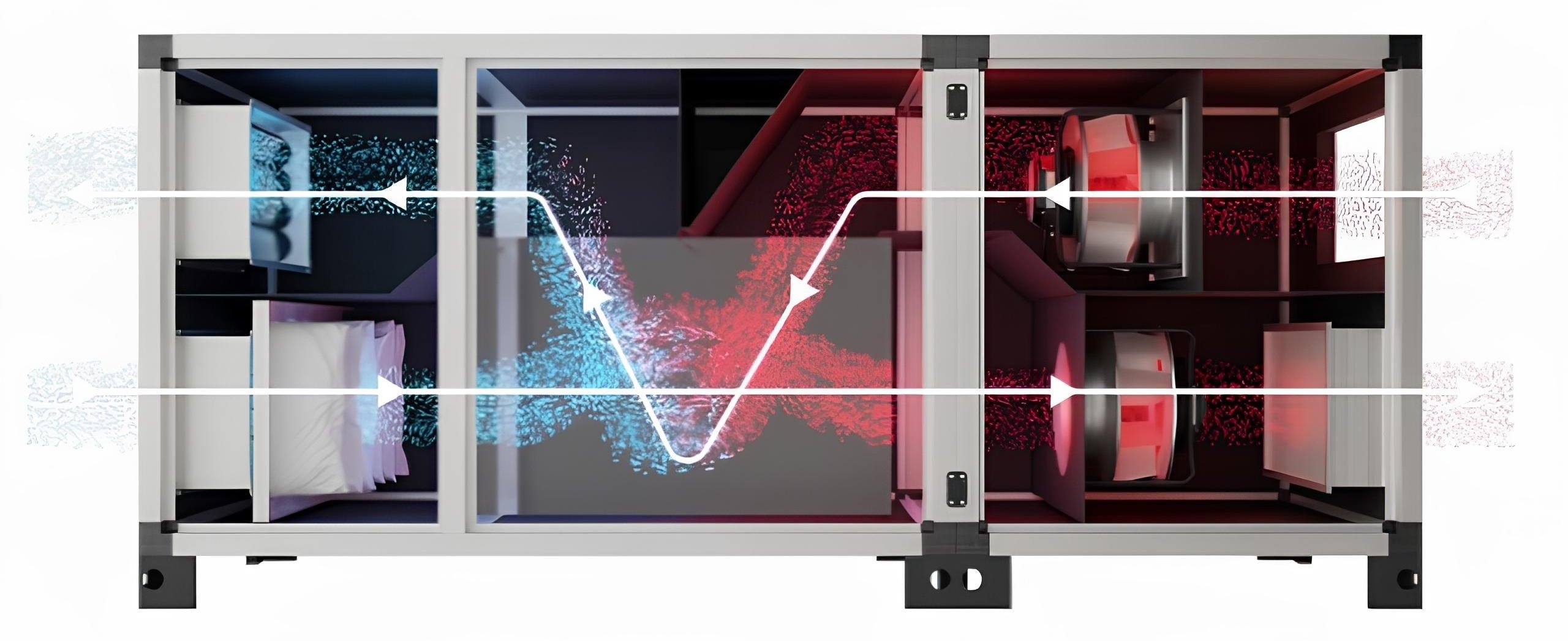

Весна и осень
- В межсезонье установка увеличивает подачу свежего воздуха за счёт повышения частоты вращения вентиляторов.
- Работа нагревателя регулируется в зависимости от внешних условий.
- Дополнительное охлаждение достигается благодаря режиму фрикулинга — использованию прохладного наружного воздуха без затрат энергии.

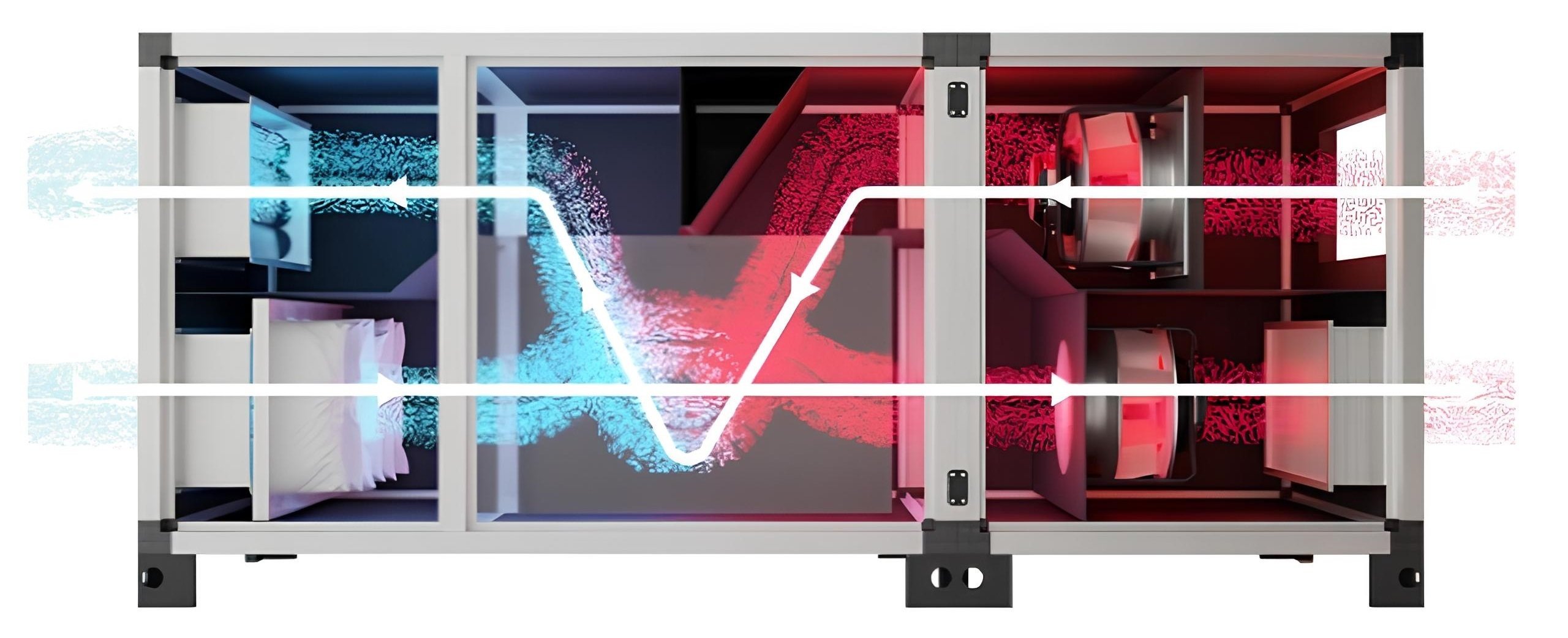

Лето
- Летом система подаёт максимальный объём свежего воздуха для поддержания необходимого уровня влажности.
- Вентиляторы работают на максимальной скорости, а нагреватель активируется только при снижении уличной температуры.
- При сильной жаре снаружи включается охладитель.
Альтернативный режим для влажного лета
Если наружный воздух содержит избыточную влагу, он предварительно осушается в испарителе холодильного контура. Затем осушенный поток догревается и подаётся в помещение. Такой режим обеспечивает равномерное распределение температуры и влаги по всему объёму бассейна, исключая локальные участки с низкой температурой или высокой влажностью.
Из каких элементов состоит NOTOS?

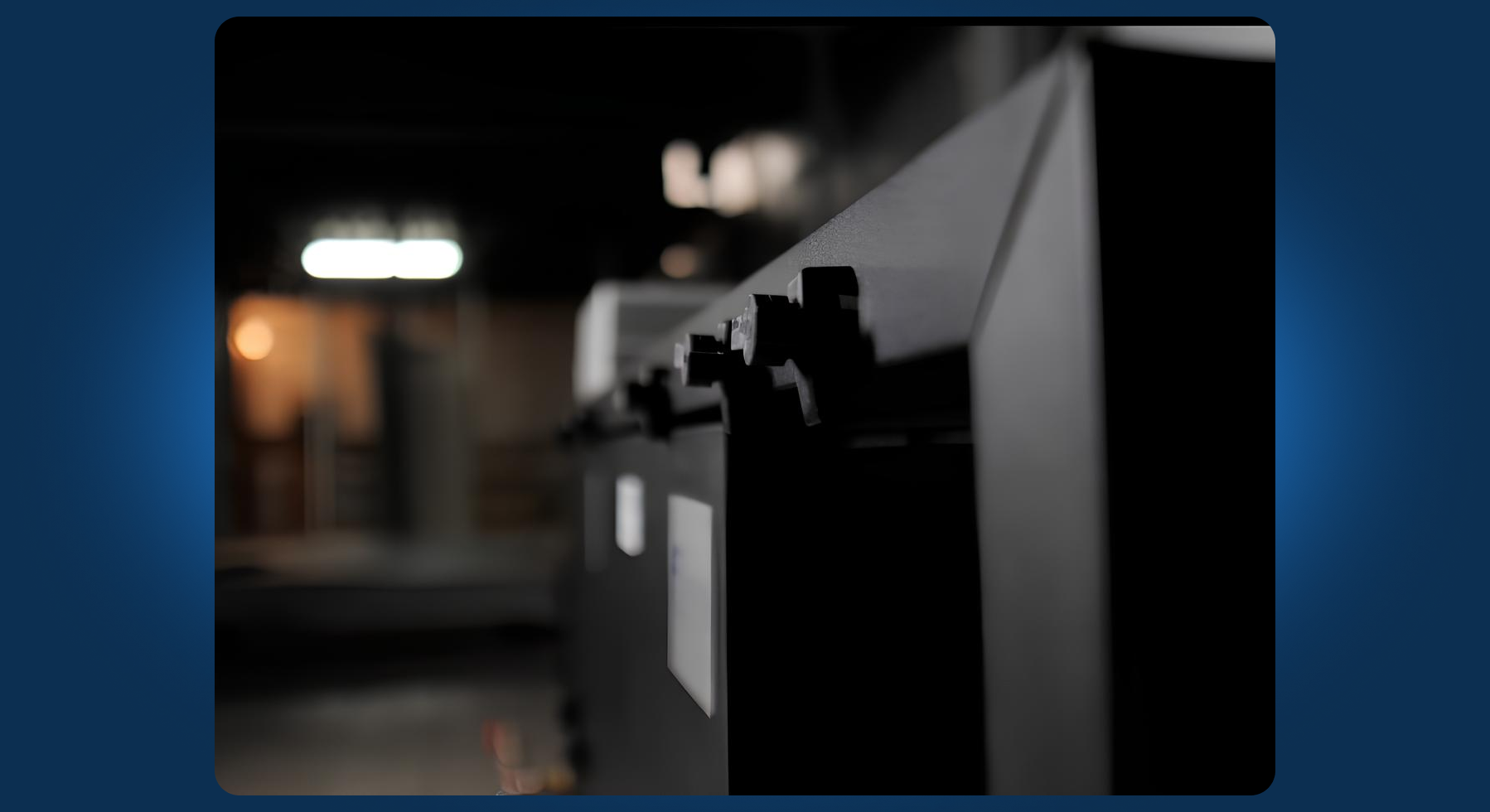

Корпус
Материал корпуса — оцинкованная сталь. Конструкция — секционная, состоящая из несущего каркаса и ограждающих панелей. Устройство корпуса минимизирует образование «мостиков холода», обеспечивая теплоизоляцию и предотвращая образование конденсата. Внутренние и внешние поверхности покрыты защитным полимерным слоем, устойчивым к влажной среде.
Рекуператор
Пластинчатый рекуператор перекрестно-противоточного типа. Расчётный КПД по переносу тепла составляет до 75%. Теплообменные пластины выполнены из полипропилена. Материал химически стоек к большинству кислот, щелочей и растворов солей, не подвержен коррозии. Конструкция рекуператора разделяет приточный и вытяжной потоки, исключая их смешивание.

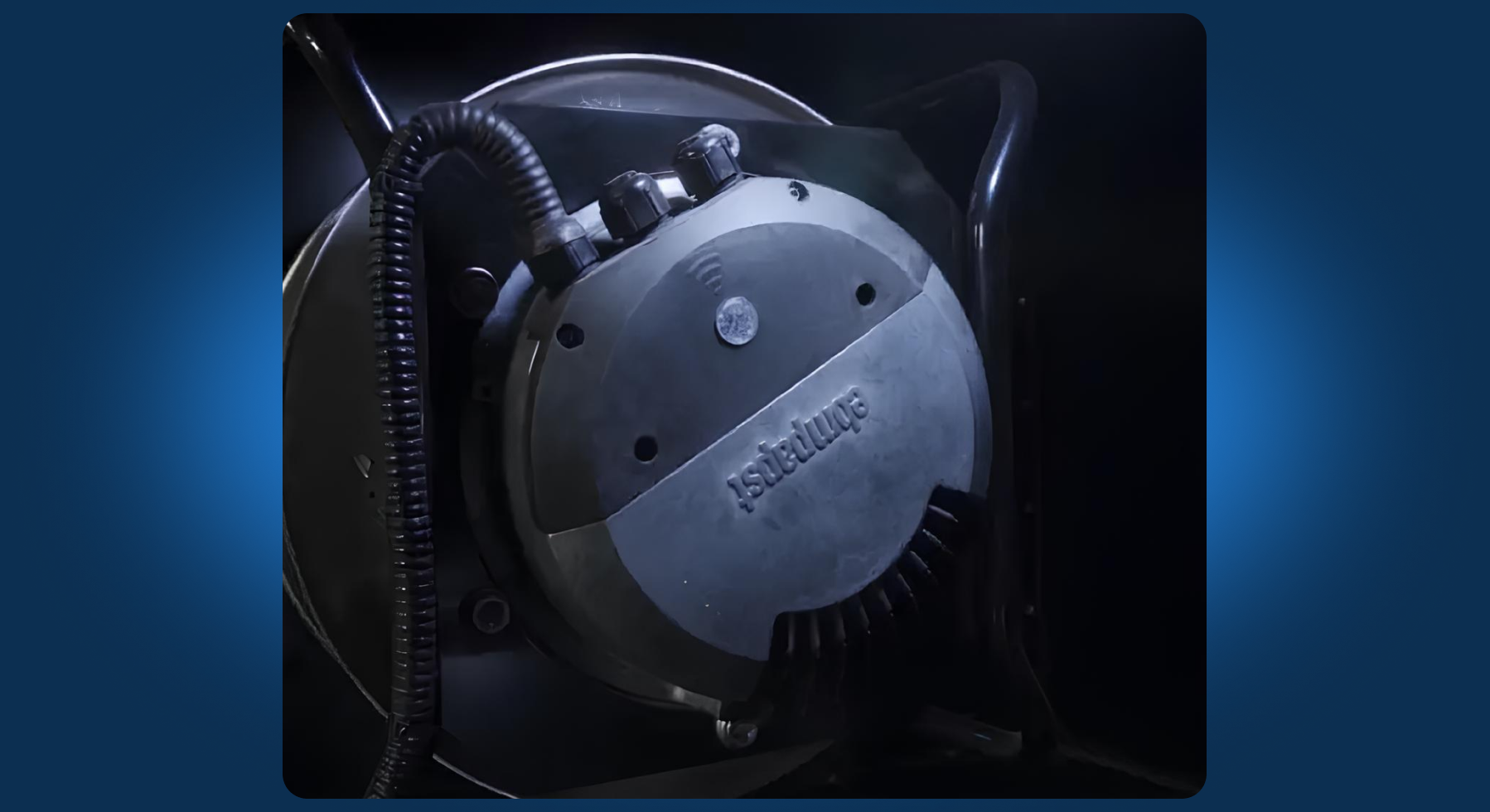

ЕС-двигатели
Применяются электронно-коммутируемые моторы. Выходное отверстие вентилятора соразмерно с поперечным сечением секции, что обеспечивает равномерное распределение воздушного потока по поверхности теплообменника. Такая компоновка снижает скорость воздуха внутри секции, что приводит к уменьшению потерь давления и уровня шума. КПД данного типа двигателей достигает 80–90%. Предусмотрена плавная регулировка оборотов. Интегрированы системы защиты от перегрева и скачков напряжения.

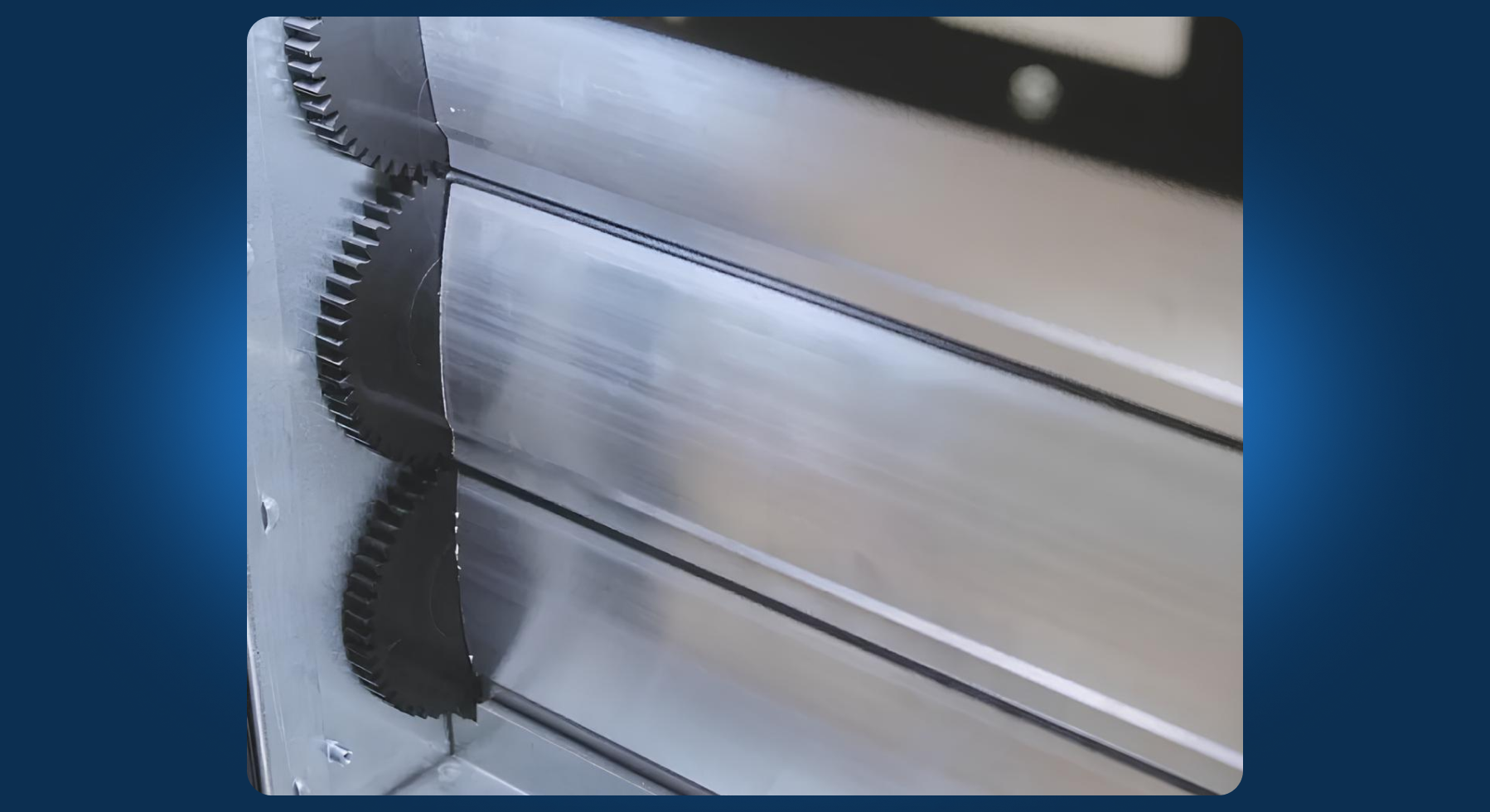

Воздушные заслонки
Предназначены для управления потоками приточного, вытяжного и рециркуляционного воздуха. Изготовлены из алюминиевого сплава, обладающего стойкостью к коррозии за счёт образования оксидной плёнки. Положение заслонок регулируется приводами с управляющим сигналом 0–10 В, что обеспечивает плавность хода. Имеется возможность ручного управления, необходимая при сервисном обслуживании без отключения оборудования.

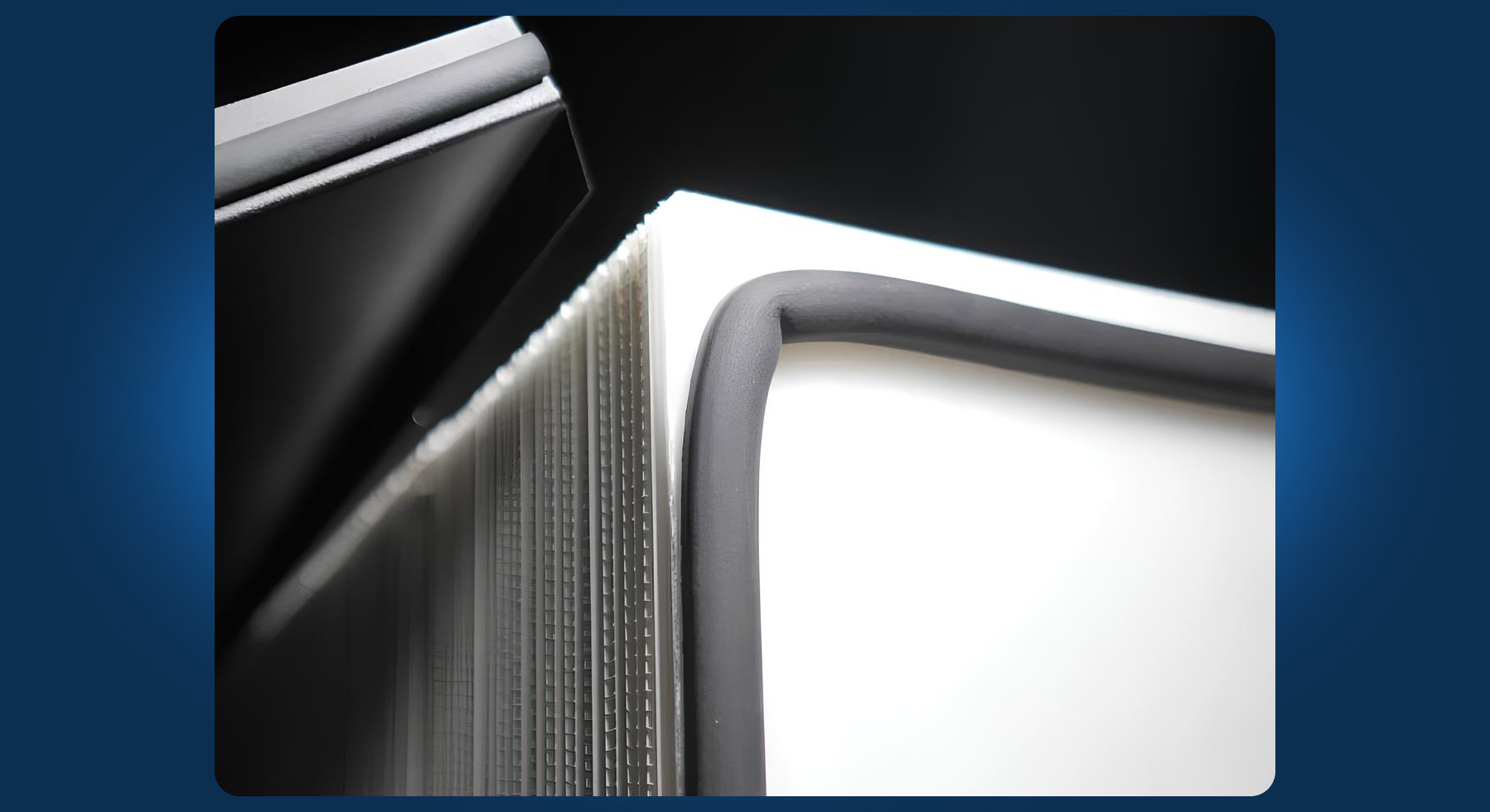

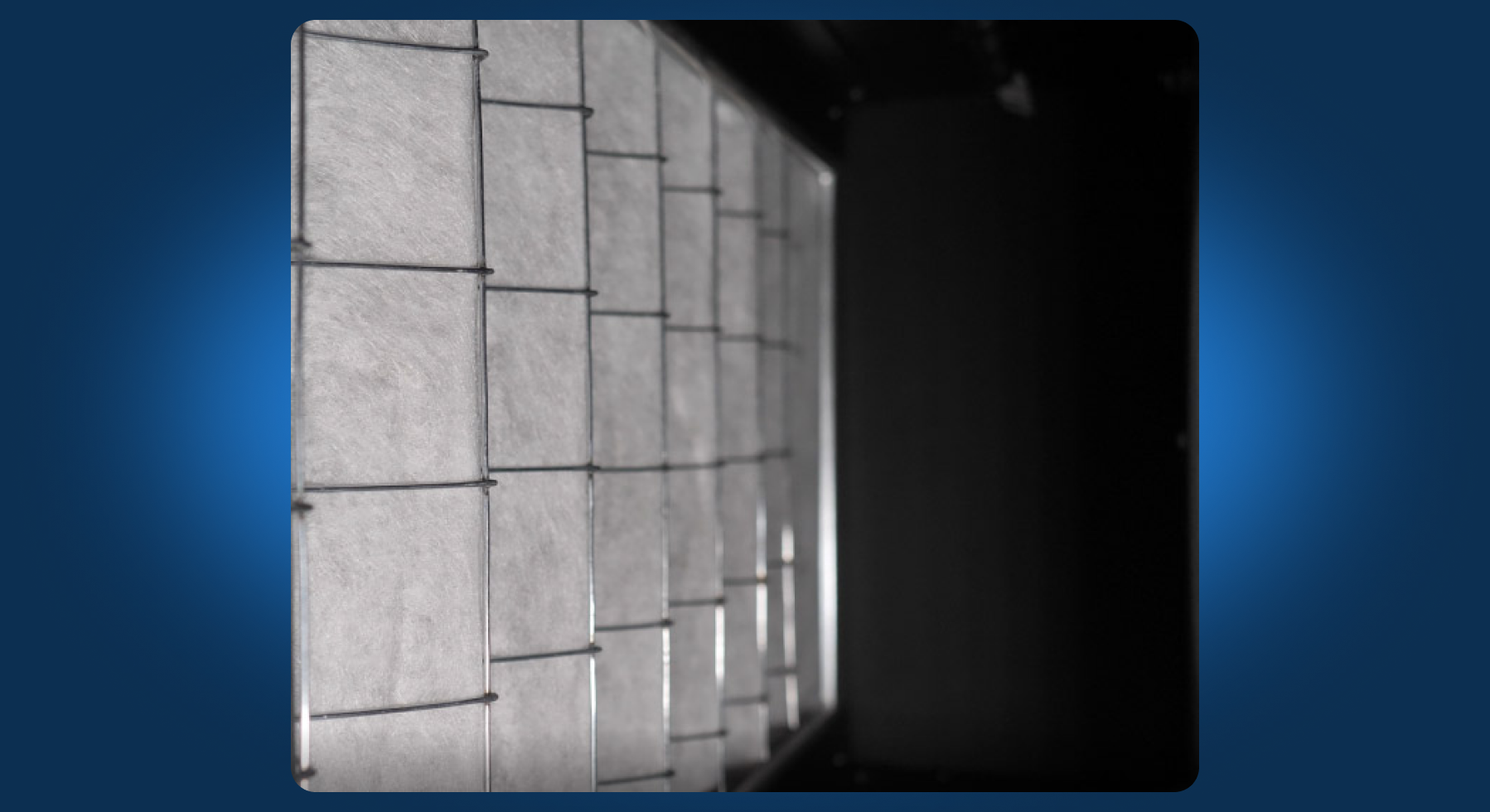

Фильтры
Приточный воздух проходит через фильтры класса F5 или F7 (тонкая очистка), которые задерживают мелкодисперсные частицы размером до 0,4 мкм. Конструкция фильтра представляет собой П-образный профиль с закреплёнными в нём фильтрующими карманами. Для защиты рекуператора вытяжной воздух проходит через фильтр класса G3 (грубая очистка), выполненный из фильтроволокна, натянутого на металлическую раму.

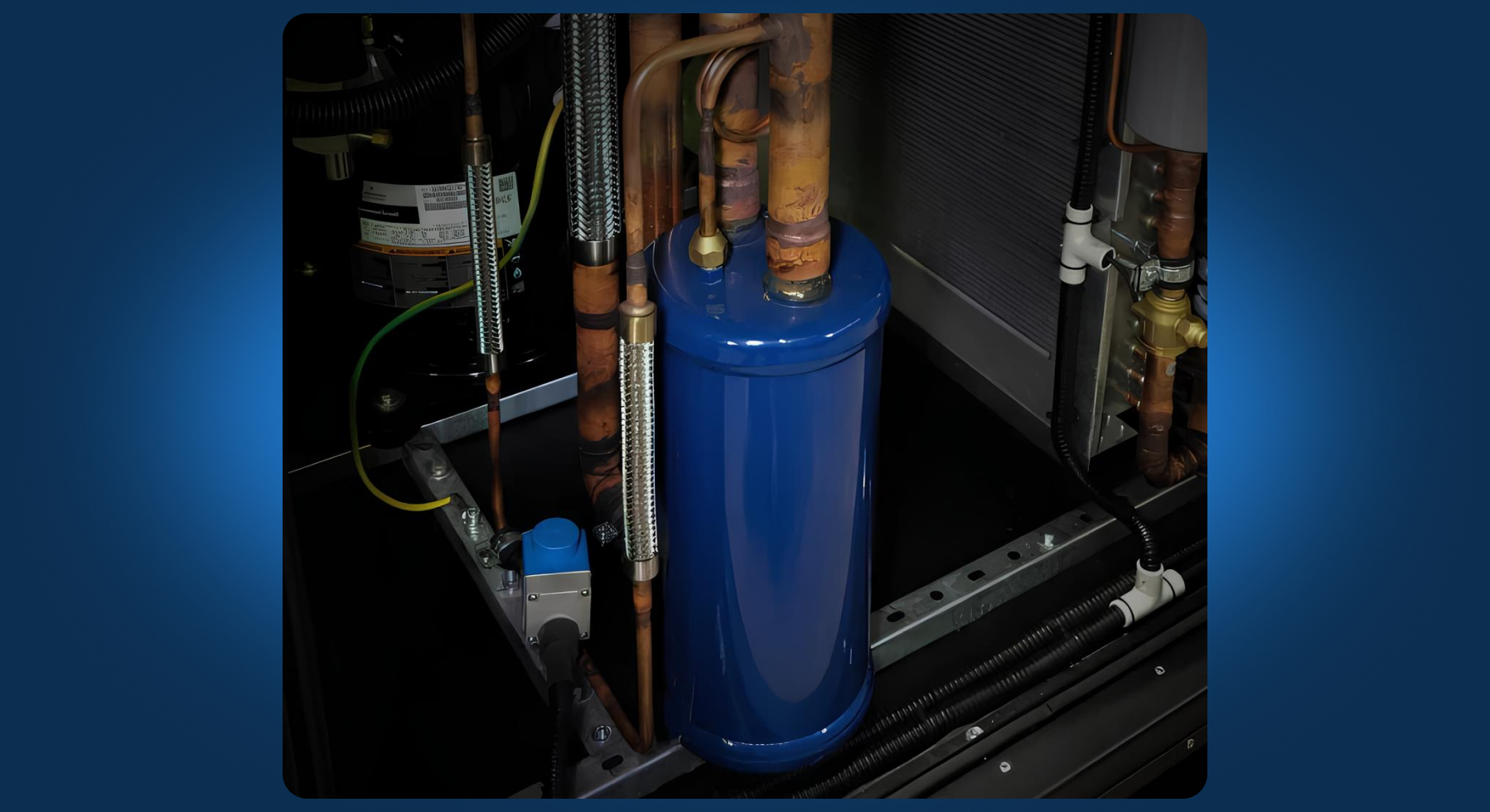

Фреоновый контур
Компонент, обеспечивающий работу установки в режимах осушения и охлаждения при температуре наружного воздуха до +38 °С и влажности до 95%.
- Режим осушения — поддерживает заданный уровень влажности в помещении.
- Режим охлаждения — понижает температуру приточного воздуха.
- Режим теплового насоса — повышает температуру подаваемого воздуха, снижая нагрузку на нагреватель. Опция для определённых моделей.

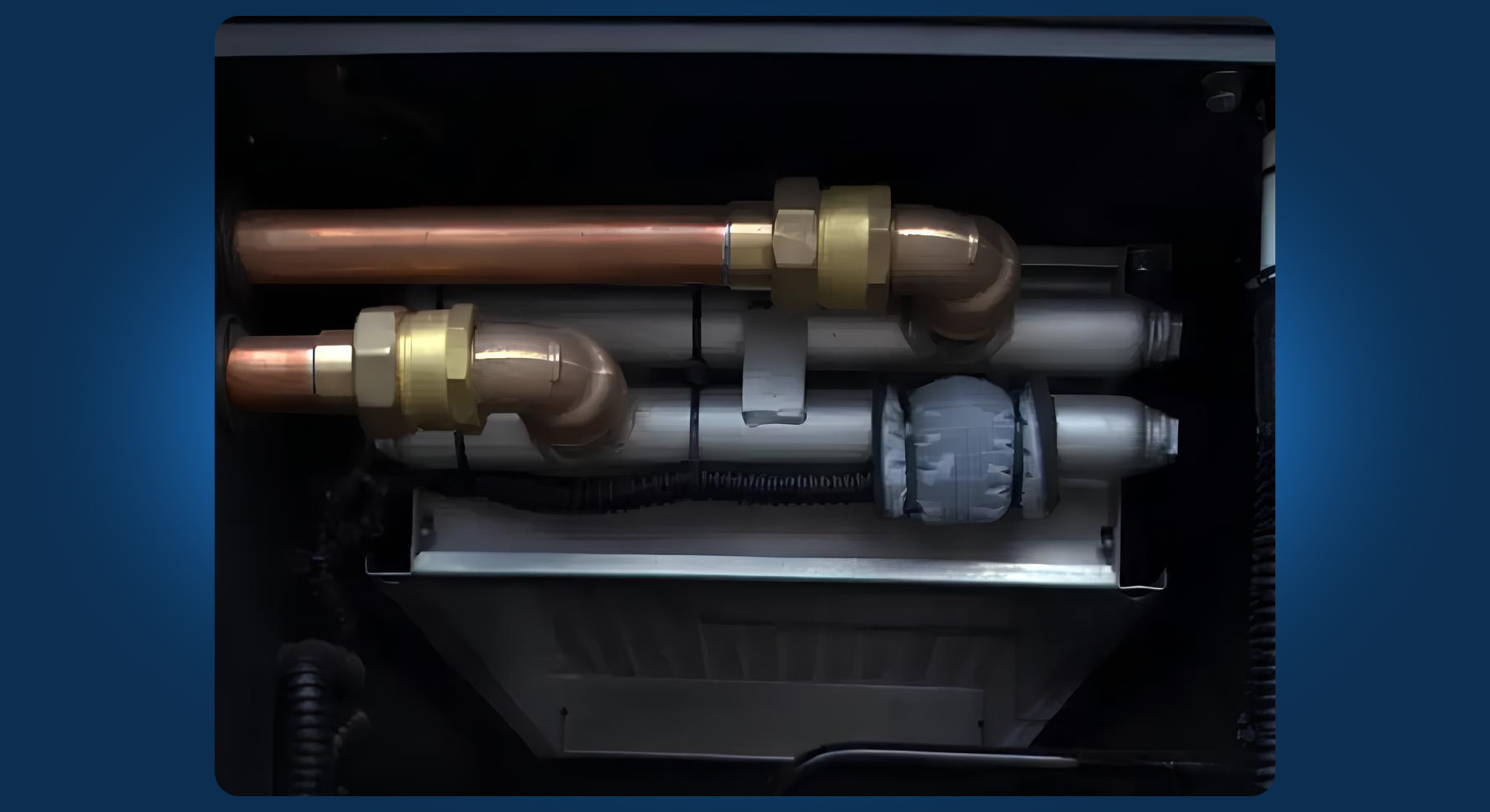

Водяной (жидкостный) нагреватель
Медно-алюминиевый теплообменник для нагрева воздуха с использованием теплоносителя из системы отопления. Функциональные режимы:
- Поддержание заданной температуры приточного воздуха.
- Полное воздушное отопление с компенсацией теплопотерь.
- Частичное воздушное отопление.

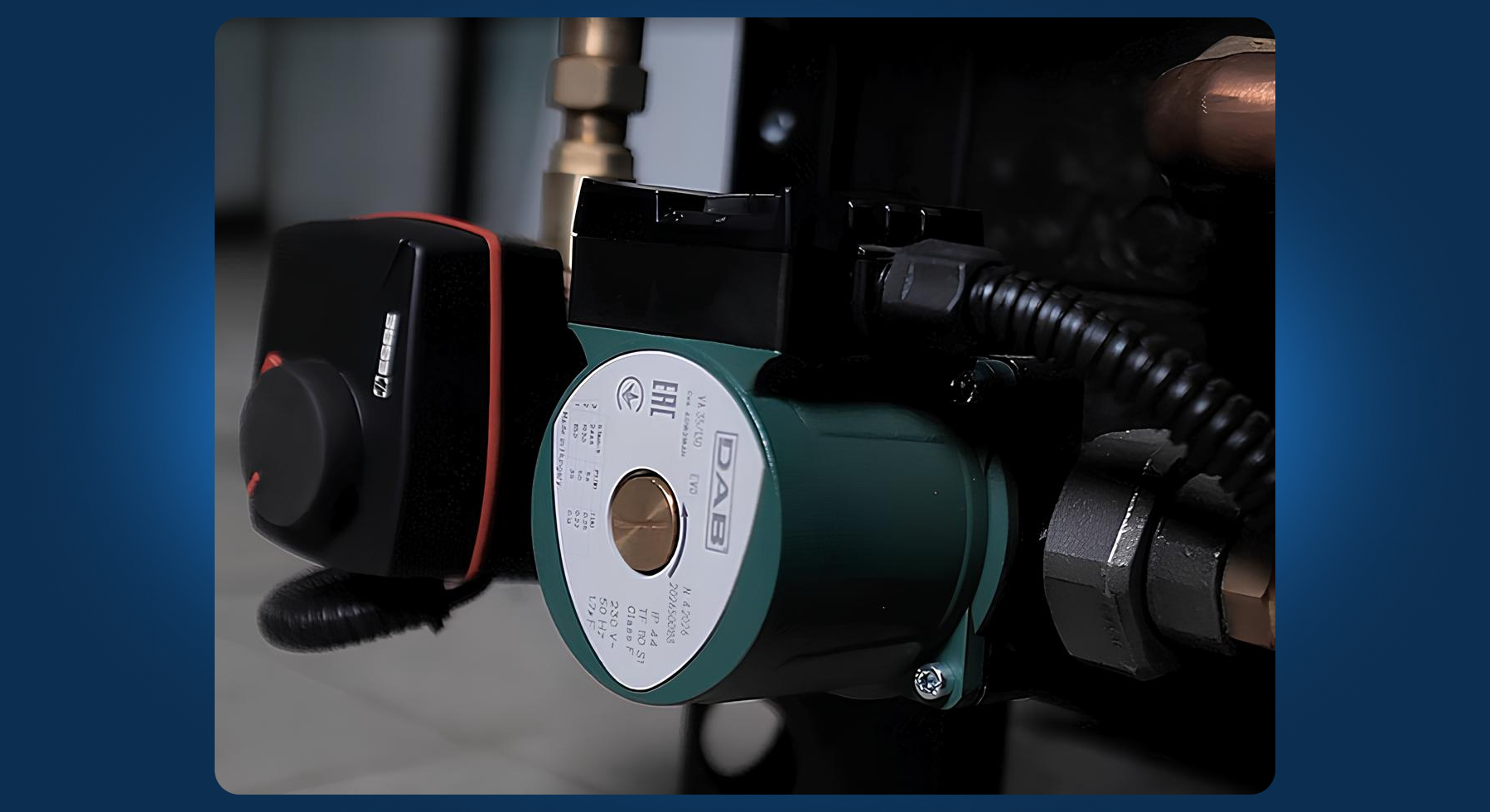

Смесительный узел
Регулирует температуру теплоносителя, подаваемого в нагреватель. Получая команды от контроллера и датчиков, автоматика смесительного узла управляет заслонками, циркуляционным насосом и трёхходовым краном. Узел поставляется в собранном виде.

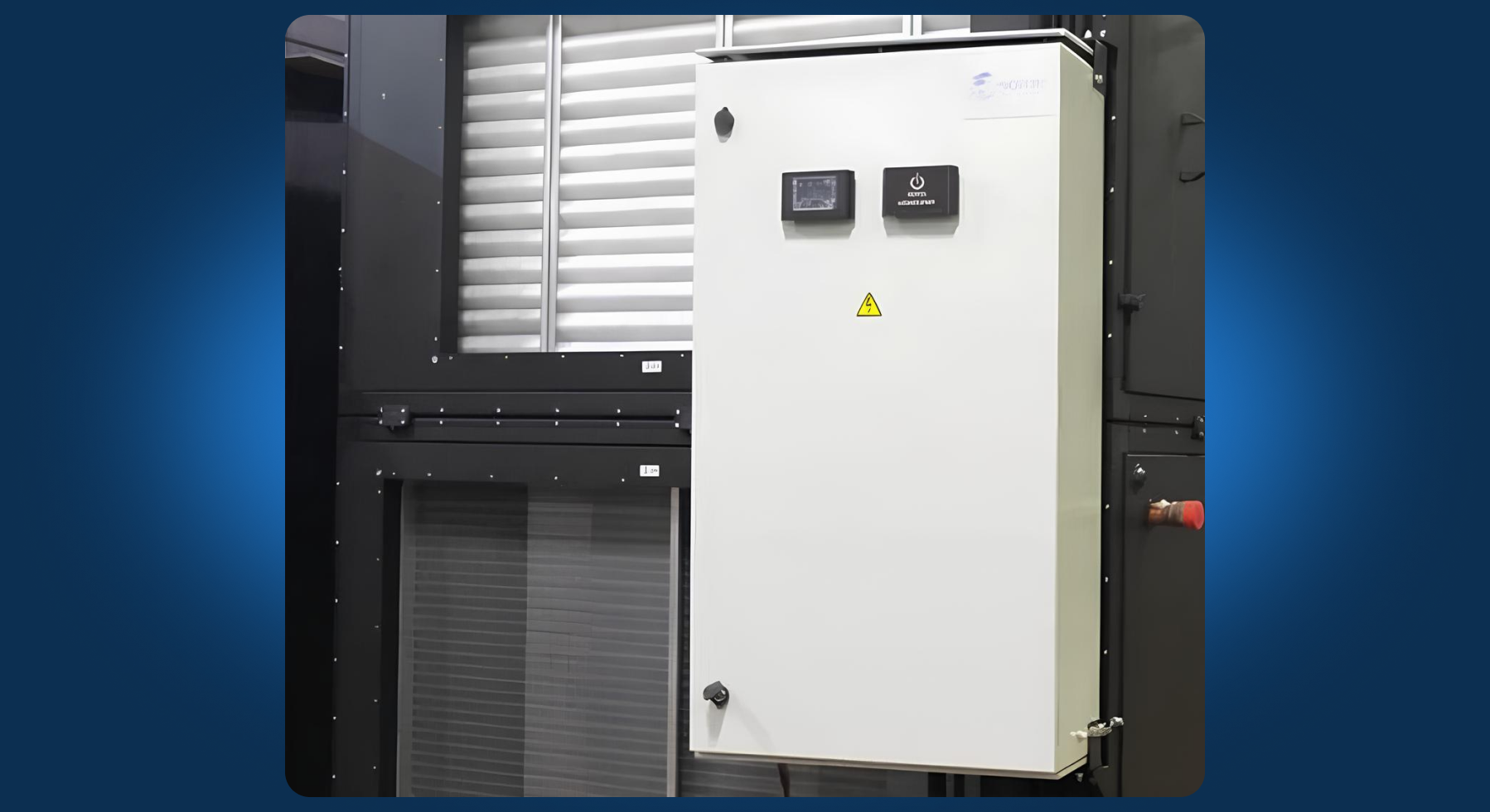

Шкаф автоматики
В шкафу размещены все компоненты системы управления. Смонтирован на корпусе установки, имеет защиту от пыли и влаги. Обеспечивает доступ к автоматике.

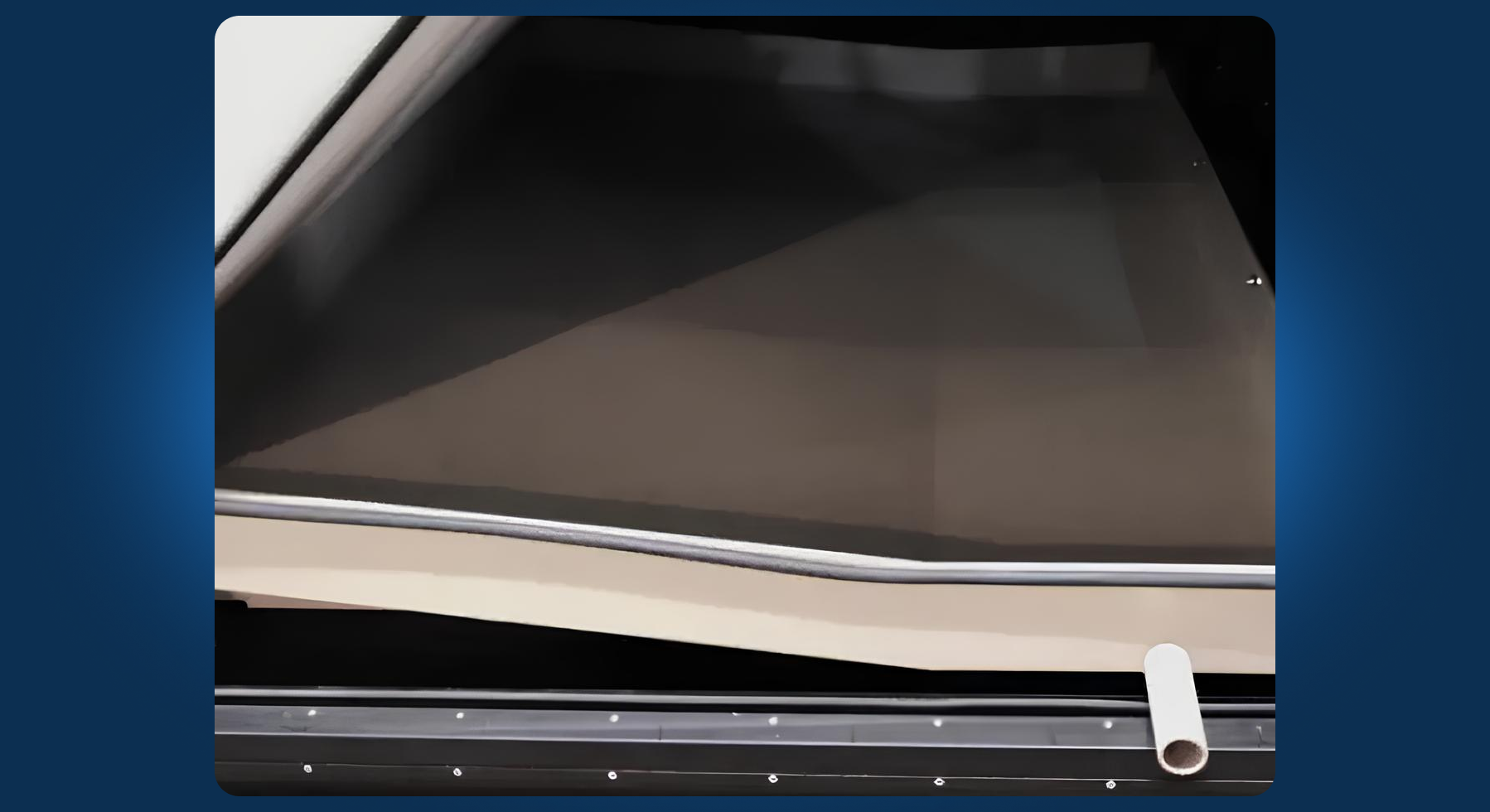

Поддон
Предназначен для сбора и отвода конденсата. Изготовлен из полипропилена.
Автоматика и датчики
Комплекс датчиков температуры и влажности для контроля параметров воздуха. Позволяют управлять климатизацией по I-D диаграмме и фиксировать изменения показателей. Датчики имеют защиту от пыли и влаги.
Контроллер
Контроллер управляет работой оборудования на основе данных с датчиков температуры и влажности. Алгоритмы работы рассчитывают необходимый воздухообмен для поддержания заданных параметров микроклимата. Система обеспечивает управление функциями вентиляции, осушения, охлаждения и нагрева.
Пульт управления
Сенсорный пульт для локального и удалённого (через встроенный Wi-Fi модуль) управления установкой. Поддерживает интеграцию в системы автоматизации зданий по протоколу Modbus RS-485. Доступен выбор цвета корпуса.
Заключение
Климатический комплекс NOTOS представляет собой инженерное решение, предназначенное для комплексного управления параметрами воздуха в помещениях крытых бассейнов.
Алгоритмы управления на основе I-D диаграммы обеспечивают упреждающую, а не реактивную коррекцию микроклимата. Благодаря набору автоматизированных сезонных режимов и компонентной базе, установка обеспечивает стабильное поддержание заданных значений температуры и влажности в течение всего года.
Объединение функций вентиляции, фильтрации, осушения, отопления, охлаждения и рекуперации в едином устройстве с централизованным управлением позволяет полностью автоматизировать процесс создания и поддержания требуемых климатических условий в бассейне.
