Блок реле для многоступенчатого нагревателя

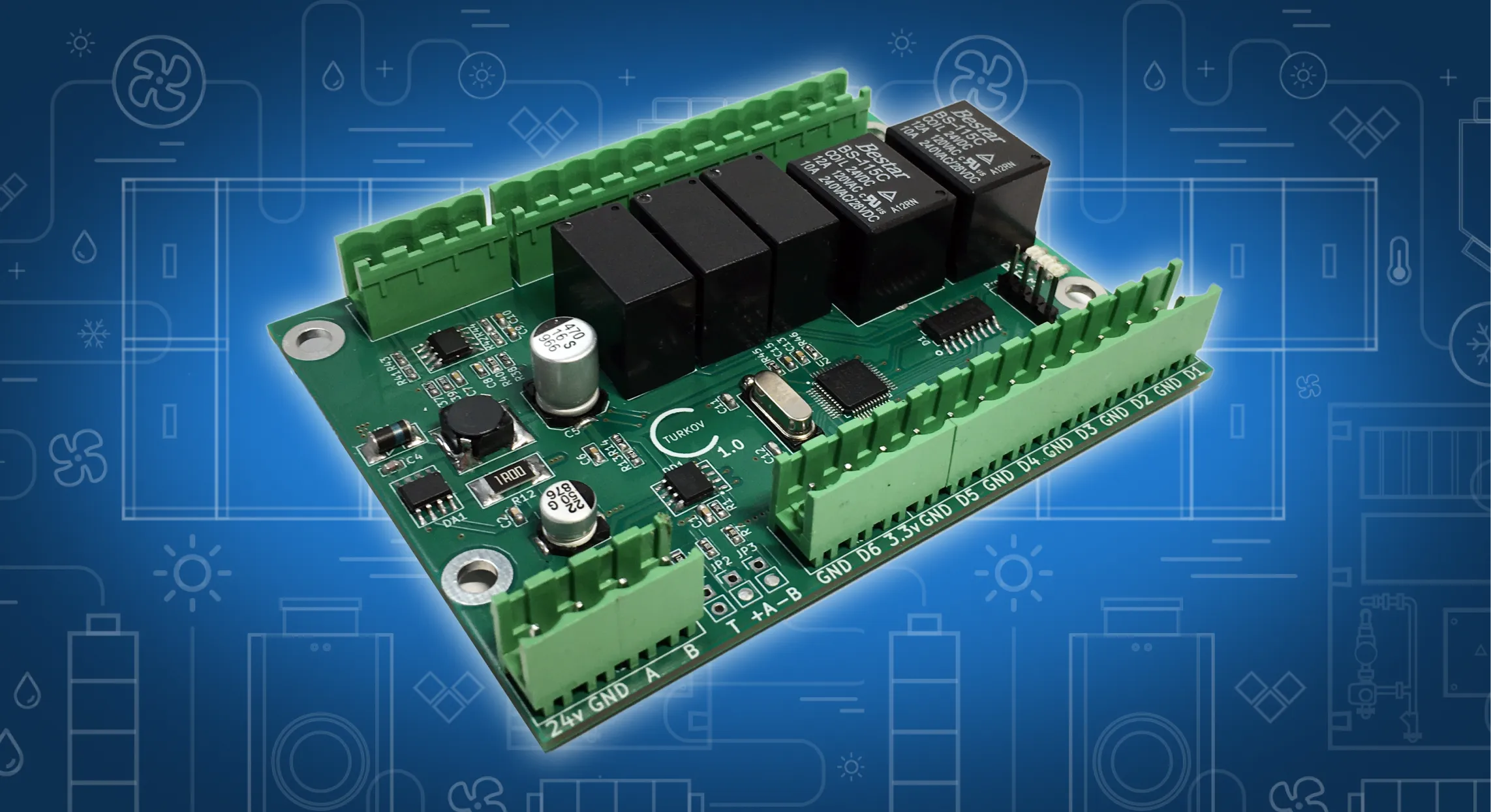

Вашему вниманию — программируемый блок реле, разработанный компанией TURKOV. Устройство предназначено для расширения возможностей моноконтроллера.

Блок реле имеет:

• 6 цифровых входов для подключения датчиков
• 2 аналоговых выхода (0-10 В)
• 5 релейных выходов

Устройство монтируется в систему на этапе производства. Блок реле подключается к моноконтроллеру, связь с которым осуществляется по протоколу Modbus.

Функционал устройства зависит от управляющего моноконтроллера и установленного программного обеспечения. Блок реле применяется для управления компрессорным осушителем, инверторным охладителем, жидкостным или электрическим преднагревателем, многоступенчатым электронагревателем, компонентами геоконтура и др.

В этой статье — про управление многоступенчатым электронагревателем.

О нагревателях

Блок реле может управлять электрическими нагревателями в количестве до 5 шт.

• Разделение нагревателя на несколько модулей повышает надёжность системы вентиляции, так как выход из строя одного из нагревателей не приводит к существенному нарушению эксплуатационных качеств всей системы.
• Нагреватели могут иметь как совместное, так и раздельное питание.
• Мощность модулей нагревателя не ограниченна, но не должна превышать 90-95% мощности основного нагревателя.

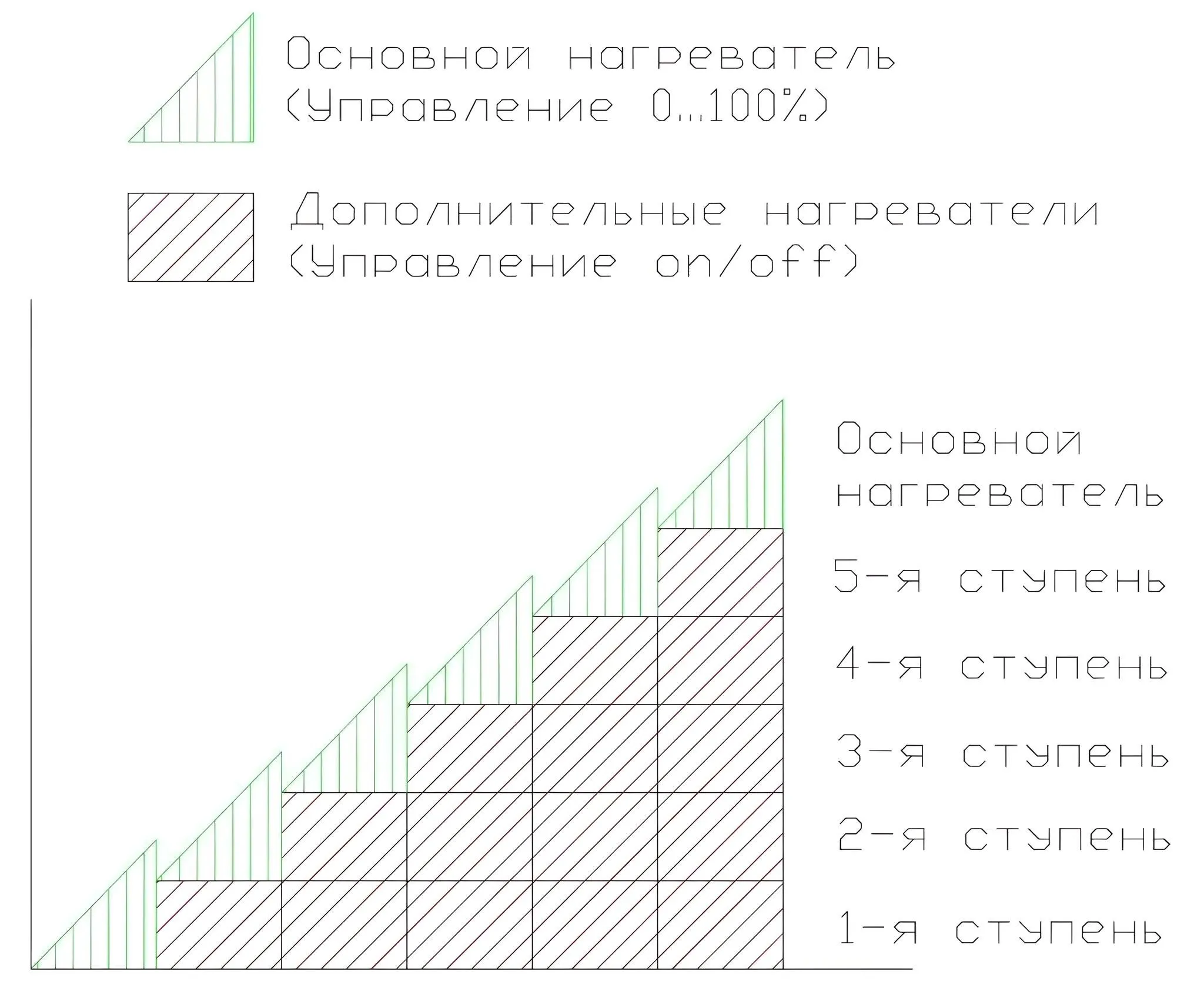

Последовательность работы при управлении многоступенчатым нагревателем

Нагрев:

1. Основной нагреватель имеет пропорциональное управление мощностью от 0 до 100%.
2. Если сигнал на основном нагревателе достиг 100% (или более 9.8В в режиме 0-10В), то запускается таймер для включения 1-ой ступени нагревателя (время таймера настраивается от 1 до 99 минут).
3. Если по окончании таймера сигнал все ещё 100%, то включается 1-я ступень нагревателя и таймер 2-й ступени нагревателя (1-99 минут).
4. Если по окончании таймера сигнал всё ещё 100%, то включается 2-я ступень нагревателя, и таймер 3-й ступени нагревателя (1-99 минут).

Понижение мощности:

1. Если сигнал управления основного нагревателя достиг 0% (или менее 0.2В в режиме 0-10В), то включается таймер отключения высшей работающей ступени нагревателя (1-99 минут).
2. Если по окончании таймера сигнал всё ещё равен 0% (или менее 0.2В в режиме 0-10В), то высшая работающая ступень нагревателя отключается, включается следующий таймер, и т. д.

Поддержание температуры:

1. Если при отсчитывании таймера сигнал управления основного нагревателя стал менее 100% или более 0% (менее 9.8В или более 0.2В, в режиме 0-10В), таймер ступени нагревателя обнуляется.
2. Требуемое количество ступеней работает с полной мощностью, а основной нагреватель с пропорциональным управлением — точно поддерживает заданную температуру, изменяя мощность от 1 до 99%.

• Если требуется повышение мощности, то см. Нагрев
• Если требуется понижение мощности, то см. Понижение мощности

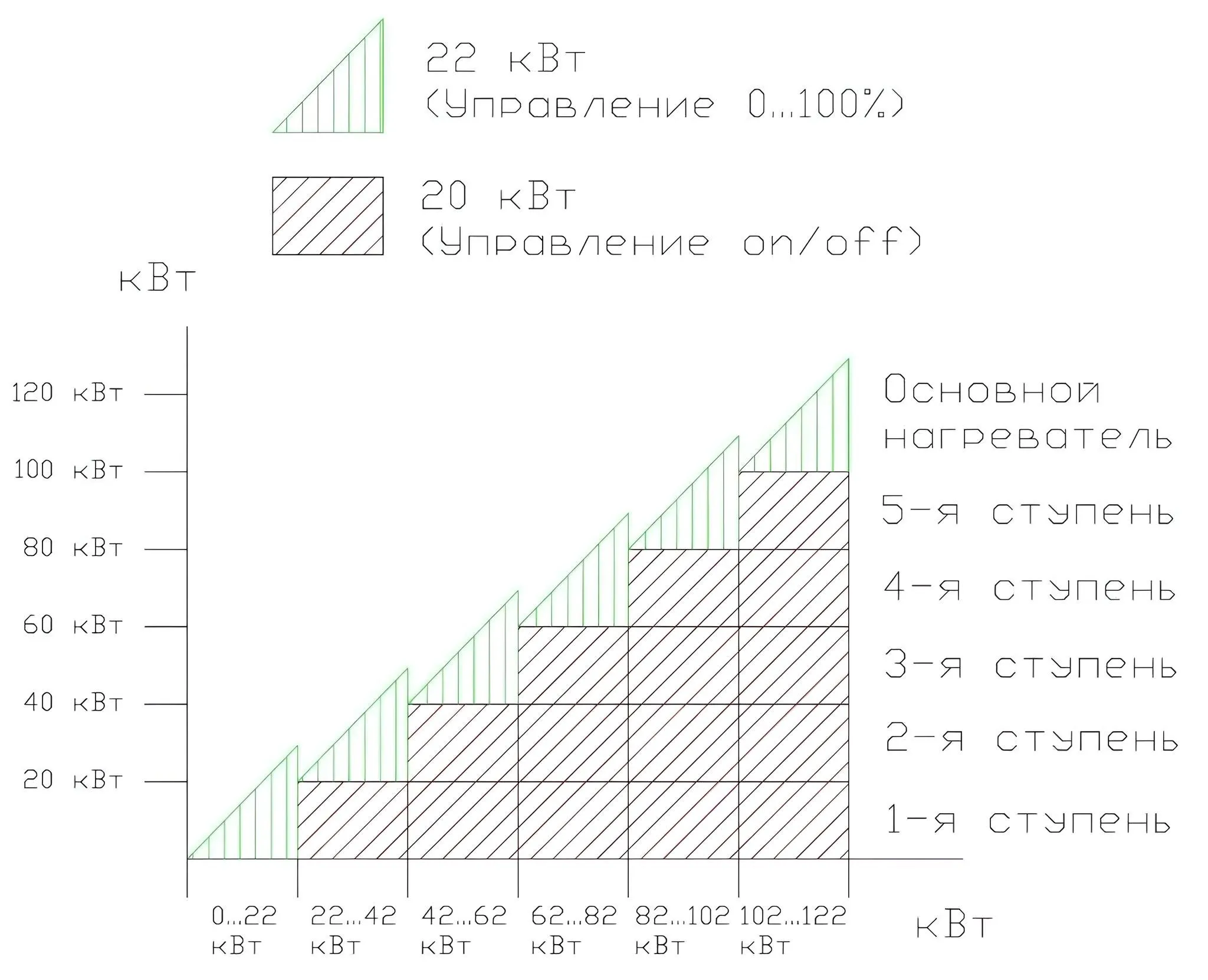

Пример эксплуатации

Плавное регулирование мощности нагревателя — от 0 до 122 кВт — осуществляется с помощью:

• встроенного нагревателя с пропорциональным управлением мощностью 22 кВт
• пяти отдельных нагревателей мощностью по 20 кВт

Алгоритм работы:

1. Включение оборудования.

2. Регистрация температуры воздуха на подаче ниже уставки.

3. Включение основного нагревателя, плавное увеличение мощности до 100%.

Текущая мощность нагревателя — 22 кВт

4. Регистрация сигнала 100%, включение таймера первой ступени на 1 минуту.

5. Через минуту сигнал на основном нагревателе всё ещё равен 100%. Происходит включение 1-й ступени нагревателя мощностью 20 кВт, а также таймера 2-й ступени на 1 минуту.

Суммарная мощность нагревателя — 42 кВт

6. Через минуту сигнал на основном нагревателе всё ещё равен 100%. Происходит включение 2-й ступени нагревателя мощностью 20 кВт, а также таймера 3-й ступени на 1 минуту.

Суммарная мощность нагревателя — 62 кВт

7. Через минуту сигнал на основном нагревателе всё ещё равен 100%. Происходит включение 3-й ступени нагревателя мощностью 20 кВт, а также таймера 4-й ступени на 1 минуту.

Суммарная мощность нагревателя — 82 кВт

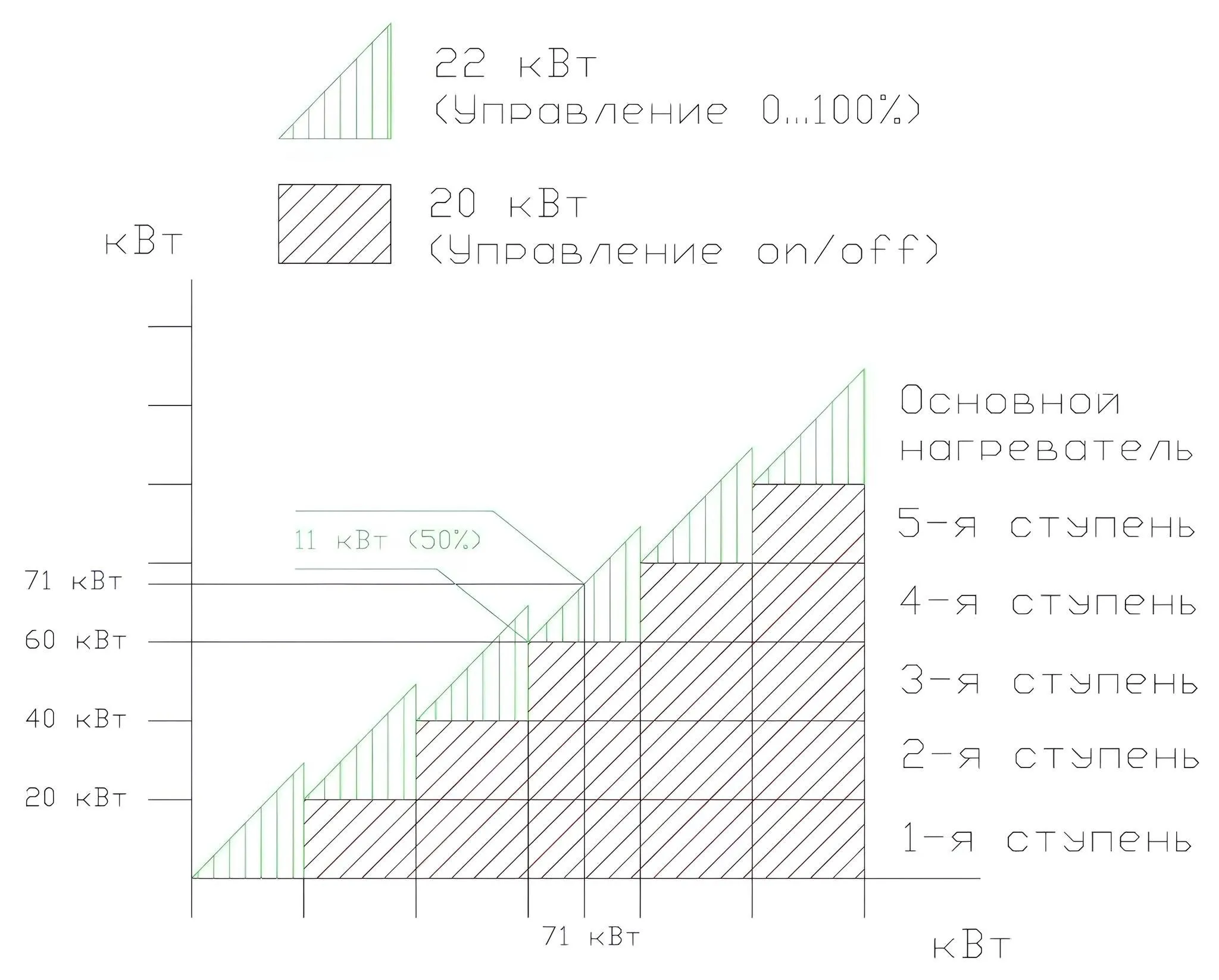

8. Регистрируется повышение температуры воздуха выше уставки.

9. Сигнал на основной нагреватель плавно уменьшается до 50%. Мощность основного нагревателя снижается до 11 кВт (50% мощности).

Суммарная текущая мощность нагревателя — 71 кВт

10. Мощность основного нагревателя поддерживается на отметке 11 кВт, а температура воздуха на подаче равна уставке.

Аварийное отключение

Один нормально открытый и один нормально закрытый контакты. Это позволяет подключить блок реле к любым типам пожарных сигнализаций, термореле или к аварийному выключателю. Также аварийное отключение происходит при нарушении связи по каналу RS485 более чем на 10 секунд.
